오퍼레이셔널 앰프를 활용한 전류 조절기 이해
전자 회로 설계에 있어서 중요한 구성 요소 중 하나인 ‘오퍼레이셔널 앰프(Operational Amplifier, 이하 오프 앰프)’는 다양한 아날로그 신호 처리 기능을 수행할 수 있습니다. 특히, 전류 조절기로서의 역할을 제대로 하기 위해서는 오프 앰프의 기본 원리를 이해하는 것이 중요합니다.
오프 앰프는 높은 이득을 갖는 직류 증폭기입니다. 전압 차이를 입력으로 받아, 이에 비례하는 매우 큰 출력 전압을 만들어냅니다. 전류 조절기 회로에서 오프 앰프는 입력 전압을 일정한 출력 전류로 변환하는 데 사용되며, 이 과정에서 전압-전류 변환의 안정성과 정확성을 보장하는 것이 필수적입니다.
전류 조절기 회로는 주로 다음과 같은 공식을 통해 작동합니다:
- Vin: 입력 전압
- Vout: 출력 전압
- RL: 부하 저항
- Iout: 출력 전류 (Iout = Vout / RL)
전류 조절기 회로 설계 시, 오프 앰프는 보통 부정적인 피드백(negative feedback) 방식을 사용하여 전류를 조절합니다. 이 부정적 피드백은 시스템의 안정성을 높이는 데 기여하며, 설정된 특정 값에 도달하면 시스템이 안정된 상태로 유지하도록 돕습니다.
예를 들어, 부하 저항에 걸리는 전압이 설정 값 이상이 되면, 오프 앰프는 출력 전압을 낮추어 전류가 증가하지 않도록 조절합니다. 반대로 부하 저항에 걸리는 전압이 설정 값 이하가 되면, 오프 앰프는 출력 전압을 높여 전류가 감소하지 않도록 합니다. 이 같은 조절 과정은 ‘피드백 루프(feedback loop)’를 통해 지속적으로 이루어지며, 결과적으로 부하 저항에 흐르는 전류를 안정적으로 유지할 수 있게 됩니다.

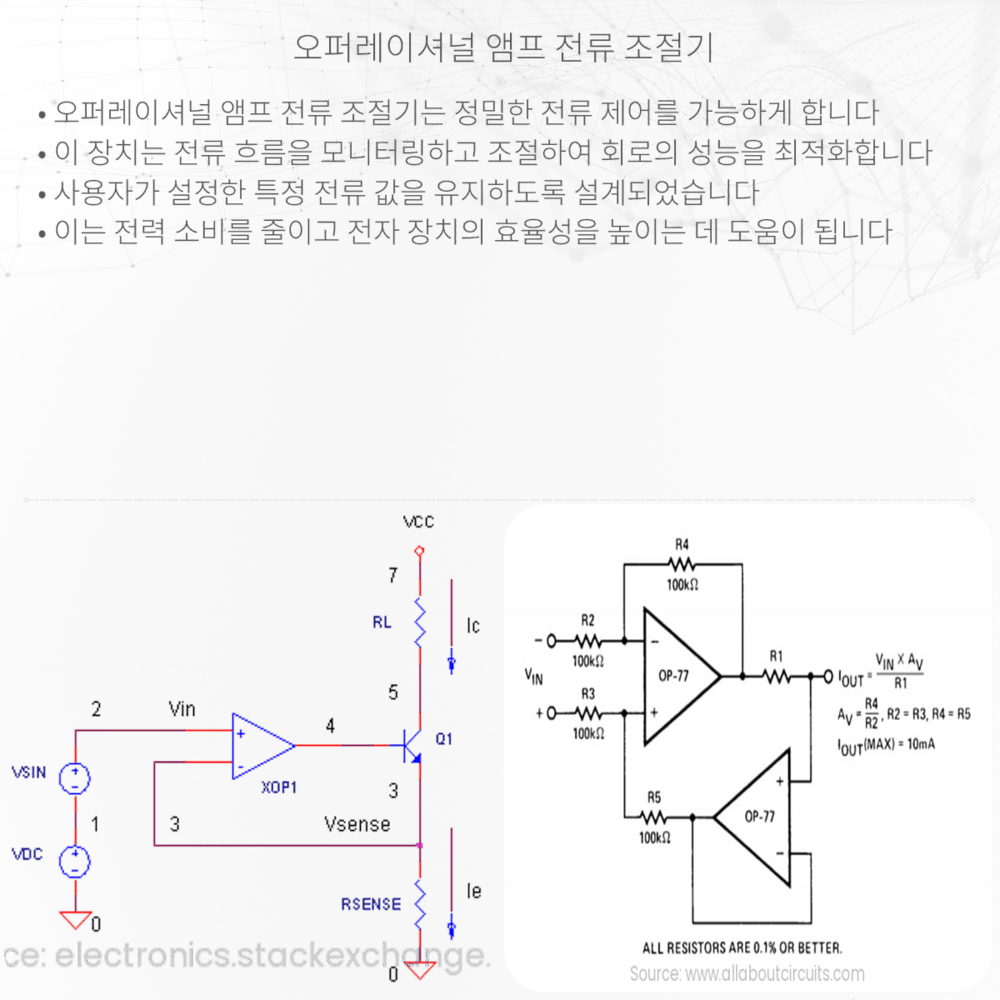

실제 회로에서는 오프 앰프의 비반전 입력 단자(non-inverting input)에 참조 전압을 적용하고, 반전 입력 단자(inverting input)에는 전류 감지 저항을 거쳐 흐르는 전압을 적용합니다. 이때 전류 감지 저항을 통해 흐르는 전류는 상기한 설정 값과 비교되어, 부하 저항에 대한 정확한 전류 조절이 가능하게 됩니다.
전류 조절기 회로를 구현할 때에는 오프 앰프의 입력 오프셋 전압(input offset voltage), 입력 바이어스 전류(input bias current), 그리고 처리할 수 있는 전압 범위에 대해서도 주의해야 합니다. 이러한 요소들은 전체 회로의 성능을 결정하는 중요한 변수이며, 정밀한 조절 작업에 영향을 줄 수 있습니다.
오퍼레이셔널 앰프의 선택과 설계 요소
전류 조절기 회로의 설계에 있어서 적합한 오프 앰프를 선택하는 것은 중요합니다. 오프 앰프를 선택할 때 고려해야 할 주요 특성은 다음과 같습니다:
- 입력 오프셋 전압(Input Offset Voltage): 회로의 정밀도에 영향을 주는 중요한 요소로, 가능한 한 낮은 값을 가지는 것이 좋습니다.
- 입력 바이어스 전류(Input Bias Current): 회로의 정밀도와 전류 소모량에 영향을 미치므로, 낮은 바이어스 전류를 가지는 오프 앰프를 선택해야 합니다.
- 대역폭(Bandwidth): 오프 앰프의 응답 속도와 관련이 있으며, 시스템의 요구 사항에 따라 적절한 대역폭을 가진 제품을 선택해야 합니다.
- 공급 전압 범위(Supply Voltage Range): 회로의 작동 전압에 맞게 오프 앰프가 지원하는 전압 범위 내에서 작동할 수 있어야 합니다.
회로 설계에 있어 추가적으로 고려해야 하는 요소는 열적 안정성(thermal stability)과 파워 서플라이 리젝션 비율(power supply rejection ratio, PSRR)입니다. 열적 안정성은 온도 변화에도 불구하고 오프 앰프가 정상적으로 작동하도록 하는 능력을 나타내며, PSRR은 전원 라인의 변동이 오프 앰프의 동작에 미치는 영향을 최소화하는 정도를 나타냅니다.
정확한 기능과 성능을 갖춘 전류 조절기 회로를 위해서는 이와 같은 오프 앰프의 특성들을 잘 이해하고, 각각의 애플리케이션에 맞는 최적의 오프 앰프를 선택하는 것이 중요합니다.
결론
오프 앰프를 사용한 전류 조절기 회로는 전자기기 내에서 안정적이고 정확한 전류 공급을 위해 필수적인 역할을 합니다. 이러한 회로는 올바른 오프 앰프 선택, 부정적 피드백의 적용, 그리고 회로 설계에 영향을 미치는 다양한 요소들을 고려하여 신중하게 설계되어야 합니다. 전자 회로의 다양한 응용 분야에서 정밀도와 성능을 향상시키기 위해, 오프 앰프에 대한 깊이 있는 이해와 적절한 적용 방법이 중요합니다.
기본적인 원리와 요소들을 이해함으로써, 오프 앰프와 전류 조절기 회로가 어떻게 함께 작동하여 전자 장치의 기능을 최적화하는지 실질적으로 파악할 수 있습니다. 이러한 지식은 미래의 전자 회로 설계와 이에 관한 학문적 탐구에 중요한 밑거름이 될 것입니다.
