전기 신호의 시각적 분석에 필수적인 오실로스코프의 원리와 사용법을 설명하는 기사입니다.
오실로스코프의 기본 원리
오실로스코프는 전기적 신호의 변화를 시각적으로 나타내는 장치입니다. 전기 엔지니어, 물리학자 그리고 기타 과학기술 분야 종사자들에게 필수적인 도구로, 신호의 진폭, 주파수, 위상 그리고 다양한 전기적 특성을 관찰하고 측정하는데 사용됩니다.
오실로스코프의 작동 원리
오실로스코프의 핵심 구성 요소는 가시적인 디스플레이와 전기 신호를 이 디스플레이에 표시하는 전자 광선 튜브(CRT) 혹은 디지털 신호 처리 장치입니다. 전기 신호는 입력 단자에 연결되고, 이 신호는 수평축(시간 축)과 수직축(전압 축)에 해당하는 두 방향으로 전자 광선을 조절하여 디스플레이에 나타냅니다.
- 수평 편향(Horizontal deflection): 특정한 속도로 시간 축에 따라 이동하며, 신호의 시간적 변화를 나타냅니다.
- 수직 편향(Vertical deflection): 입력된 전기 신호의 전압에 비례하여 수직 방향으로 전자 광선을 이동시킵니다. 이는 신호의 진폭을 나타냅니다.
이러한 원리에 따라, 오실로스코프 스크린에는 시간에 따른 전기 신호의 변화가 그래프 형태로 나타나게 됩니다.
오실로스코프의 사용 방법
- 전원 켜기: 오실로스코프에 전원을 공급합니다.
- 신호 연결: 측정하고자 하는 전기 신호를 오실로스코프의 입력 단자에 연결합니다.
- 기준 신호 설정: ‘그라운드’ 혹은 ‘제로 레벨’을 설정하여 신호의 시작점을 정합니다.
- 스케일 조정: 수직 및 수평 스케일을 조정하여 신호의 긴장도를 적절히 보일 수 있게 합니다.
- 측정 및 분석: 디스플레이에 나타난 신호의 형태를 관찰하고 분석하여 요구하는 정보를 얻습니다.
오실로스코프는 다른 측정 도구들과 연계해서 사용할 수 있으며, 신호의 분석과 진단에 필수적인 도구입니다.
다양한 오실로스코프의 유형

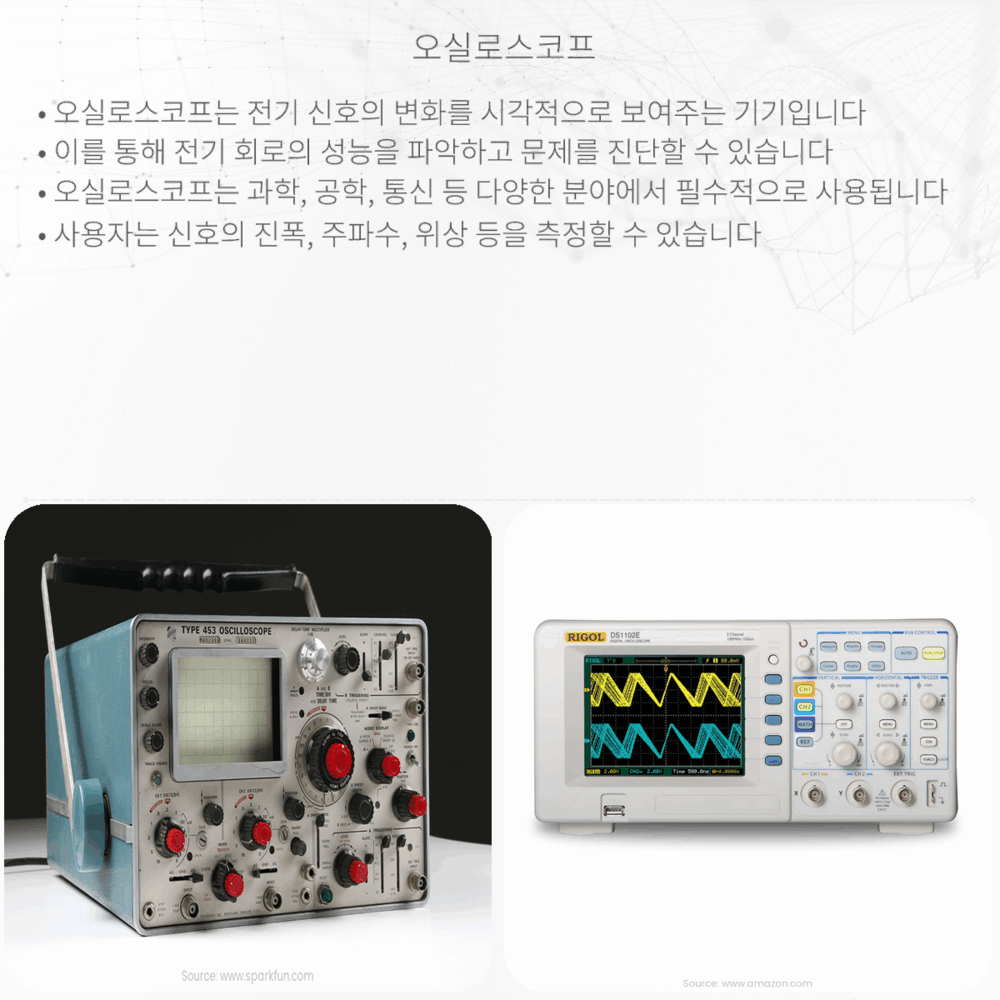

오실로스코프에는 여러 종류가 있으며 각각 특정한 사용 목적과 기능을 가지고 있습니다. 아날로그 오실로스코프는 전통적인 방식을 사용하며 전자 광선 튜브(CRT)를 통해 이미지를 생성합니다. 디지털 오실로스코프는 아날로그 신호를 디지털 신호로 변환하여 처리하며 보다 정밀한 측정이 가능합니다. 이 외에도 PC 기반 오실로스코프, 핸드헬드 오실로스코프 등이 있으며 상황에 따라 적절한 유형을 선택하여 사용할 수 있습니다.
오실로스코프는 전기 및 전자 엔지니어링, 의료, 자동차 산업 등 다양한 분야에서 중요한 진단 도구로 활용됩니다. 이러한 기기를 이해하고 올바르게 사용하는 방법을 배우는 것은 기술자와 과학자가 전기 신호를 해석하고 문제를 해결하는 데 매우 중요합니다.
