이 기사에서는 연산 증폭기의 기본 원리, 주요 특성, 다양한 응용 예시 및 효과적인 회로 설계 방법에 대해 자세히 설명합니다.
연산 증폭기란 무엇인가?
연산 증폭기는 전자 회로의 중요한 구성 요소로, 매우 높은 이득을 가지는 직류(DC) 증폭기입니다. 연산 증폭기는 다양한 아날로그 회로에서 필수적으로 사용되며, 그 기능은 신호 증폭에서부터 수학적 연산 수행에 이르기까지 다양합니다.
연산 증폭기의 기본 원리

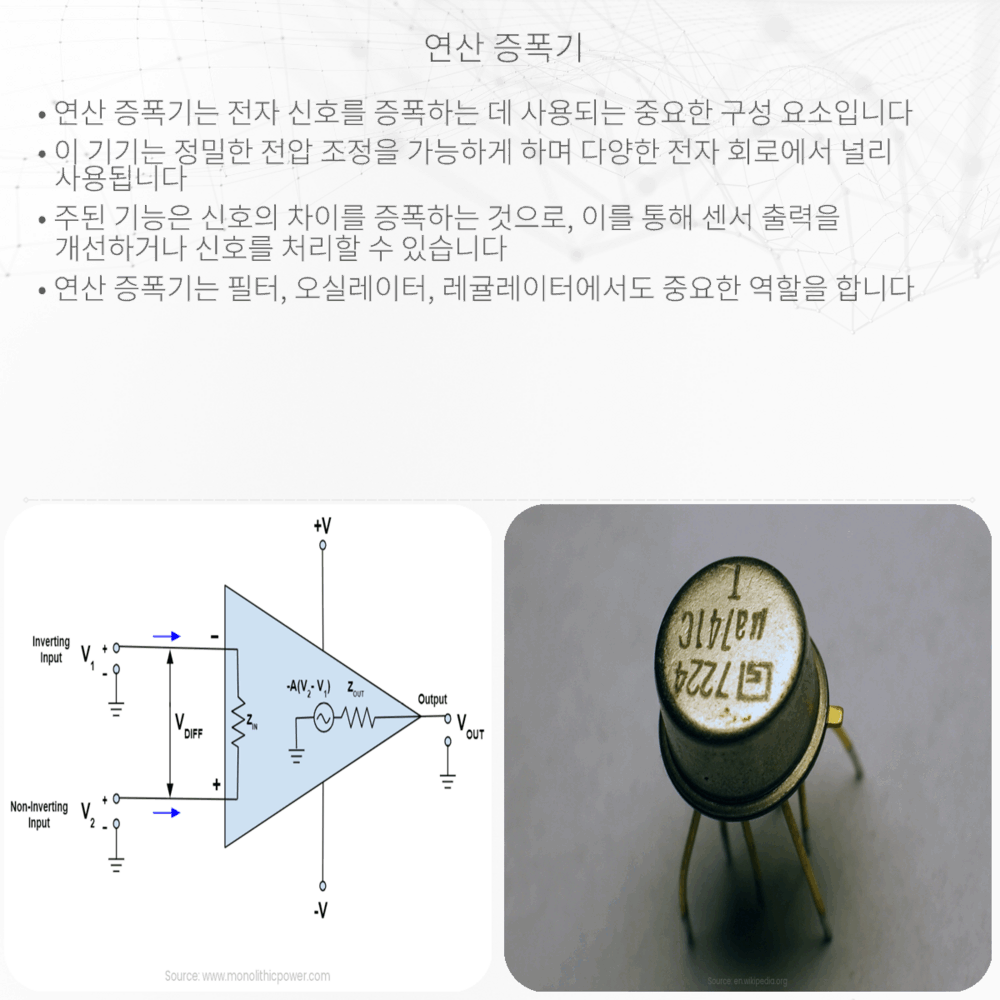

연산 증폭기는 두 개의 입력 단자(반전 입력과 비반전 입력)와 하나의 출력 단자를 가집니다. 연산 증폭기의 핵심은, 출력 신호가 두 입력 신호의 차이에 비례하여 증폭된다는 것입니다. 이때의 증폭률을 개루프 이득이라고 합니다.
일반적인 연산 증폭기의 수식은 다음과 같습니다:
\[V_{out} = A(V_{+} – V_{-})\]
여기서 \(V_{out}\)은 출력 전압, \(A\)는 증폭기의 이득, \(V_{+}\)와 \(V_{-}\)는 각각 비반전 입력과 반전 입력에 가해진 전압입니다.
연산 증폭기의 주요 특성
- 높은 입력 임피던스: 연산 증폭기의 입력 임피던스는 매우 높아서, 입력 회로에 거의 부하를 주지 않습니다.
- 낮은 출력 임피던스: 출력 임피던스는 낮아서, 다른 회로 부품에 신호를 효과적으로 전달할 수 있습니다.
- 넓은 대역폭: 연산 증폭기는 광범위한 주파수 범위에서 안정적인 증폭 성능을 제공합니다.
- 다양한 응용: 증폭, 덧셈, 뺄셈, 적분, 미분 등 다양한 수학적 연산을 수행할 수 있습니다.
연산 증폭기는 이러한 특성 덕분에 아날로그 신호 처리, 필터 설계, 데이터 변환기, 전력 조절 등 다양한 전자 회로에서 널리 사용됩니다. 다음 섹션에서는 연산 증폭기의 구체적인 응용 예시와 회로 설계에 대해 자세히 살펴보겠습니다.
연산 증폭기의 응용 예시
연산 증폭기는 그 유연성과 다기능성으로 인해 여러 전자 회로 디자인에서 핵심적인 역할을 합니다. 예를 들어, 다음과 같은 응용 분야에서 중요하게 사용됩니다:
- 비교기(Comparator): 두 입력 신호를 비교하여, 하나의 신호가 다른 신호보다 큰지 여부를 판단하는데 사용됩니다.
- 적분기(Integrator)와 미분기(Differentiator): 신호의 적분이나 미분을 계산하는 데 사용되며, 이는 신호 처리나 제어 시스템에서 매우 유용합니다.
- 전압 팔로워(Voltage Follower): 입력 전압을 그대로 출력하는데, 이때 입력 임피던스를 높이고 출력 임피던스를 낮추는 역할을 합니다.
연산 증폭기의 회로 설계
연산 증폭기를 사용한 회로 설계는 다음과 같은 중요한 요소를 고려해야 합니다:
- 피드백 저항: 연산 증폭기의 이득을 조절하기 위해 피드백 경로에 저항을 배치합니다. 이는 증폭기의 안정성과 성능을 결정짓는 중요한 요소입니다.
- 전원 공급: 연산 증폭기는 보통 양전원 공급(positive and negative voltage supplies)을 필요로 합니다. 전원 공급의 안정성이 중요합니다.
- 노이즈 및 왜곡 최소화: 회로 설계에서 노이즈 및 신호 왜곡을 최소화하기 위한 전략을 적용해야 합니다.
결론
연산 증폭기는 현대 전자 회로 설계에서 빼놓을 수 없는 구성 요소입니다. 그 높은 입력 임피던스, 낮은 출력 임피던스, 그리고 광범위한 주파수 대응 능력 덕분에 다양한 전자 기기와 시스템에서 필수적인 역할을 수행합니다. 연산 증폭기는 비교기, 적분기, 미분기, 전압 팔로워 등 다양한 응용 분야에서 그 능력을 발휘하며, 이를 통해 신호 처리, 데이터 변환, 전력 관리 등의 분야에서 혁신을 가능하게 합니다. 연산 증폭기에 대한 이해와 적절한 회로 설계 능력은 전자공학자에게 중요한 기술이며, 앞으로도 그 중요성은 계속해서 증가할 것입니다.
