슬롯 안테나의 원리, 설계 및 최적화 방법을 탐구하며, 고주파 통신에서의 중요성과 혁신적인 메타물질 활용 방안까지 포괄적으로 다룹니다.
슬롯 안테나에 대한 기본 이해

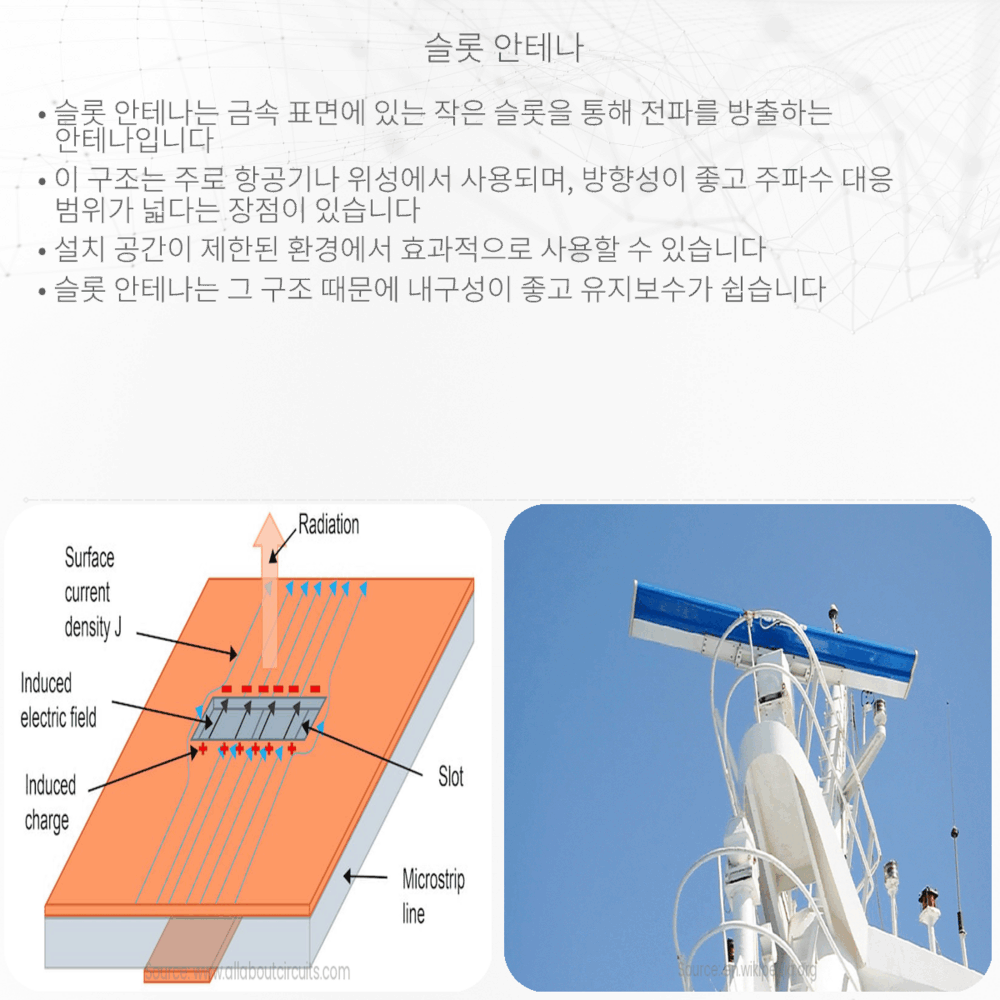

슬롯 안테나는 전자기파를 발신하거나 수신하는 데 사용되는, 금속 표면에 만들어진 작은 슬롯을 기반으로 한 안테나입니다. 이 안테나의 독특한 구조는 다양한 무선 통신 시스템에서 광범위하게 활용되며, 특히 고주파 대역에서의 응용에 적합합니다.
슬롯 안테나의 원리는 기본적으로 반전된 개념의 다이폴 안테나와 유사합니다. 즉, 다이폴 안테나가 공간에 돌출된 형태로 전자기파를 발생시키는 것과 반대로, 슬롯 안테나는 금속 표면에 틈을 만들어 그 안에서 전자기파를 발생시킵니다. 이러한 구조 덕분에 슬롯 안테나는 표면적이 작고, 설치 공간이 제한된 환경에서도 효과적으로 사용될 수 있습니다.
슬롯 안테나의 설계와 성능은 슬롯의 길이, 폭, 그리고 금속 표면의 형태와 직접적인 관련이 있습니다. 일반적으로 슬롯의 길이는 작동하는 주파수의 절반 파장과 근접한 크기로 설정됩니다. 이는 안테나의 공진 주파수를 결정하는 주요 요소 중 하나입니다. 또한, 슬롯의 폭은 안테나의 대역폭과 감도에 영향을 미칩니다.
슬롯 안테나는 다양한 형태와 크기로 제작될 수 있으며, 이는 특정 응용 분야의 요구사항에 따라 달라집니다. 예를 들어, 원형 슬롯, 직사각형 슬롯, 다중 슬롯 등 다양한 형태의 슬롯 안테나가 있으며, 각각의 구조는 안테나의 방사 패턴과 효율성에 영향을 미칩니다.
또한, 슬롯 안테나는 단독으로 사용될 수도 있고, 배열 형태로 구성되어 더 높은 이득과 지향성을 제공할 수도 있습니다. 배열 구성은 여러 개의 슬롯을 조합하여 특정 방향으로의 신호 강화나 다양한 방사 패턴의 생성을 가능하게 합니다.
슬롯 안테나의 이러한 특성은 항공기, 위성 통신, 레이더 시스템, 그리고 최근에는 5G 통신 기술의 발전과 함께 더욱 중요해지고 있습니다. 이러한 고주파 대역에서의 우수한 성능 덕분에 슬롯 안테나는 현대 무선 통신 기술의 핵심 요소 중 하나로 자리매김하고 있습니다.
슬롯 안테나의 설계와 최적화
슬롯 안테나의 설계 및 최적화 과정은 고도의 정밀도를 요구합니다. 이 과정에서는 전자기 시뮬레이션 소프트웨어를 사용하여 다양한 설계 변수들의 영향을 분석하고, 최적의 성능을 달성하기 위해 이들을 조정합니다. 주요 설계 변수에는 슬롯의 크기, 모양, 배열 구성, 그리고 금속 표면과의 상호 작용이 포함됩니다.
성능 최적화의 한 예로, 슬롯 안테나의 대역폭을 넓히기 위한 방법이 있습니다. 이는 슬롯의 형태를 조정하거나 다중 슬롯 구조를 적용함으로써 달성될 수 있습니다. 또한, 특정 방향으로의 이득을 증가시키기 위해 슬롯 배열의 간격과 위상을 세밀하게 조정할 수 있습니다.
슬롯 안테나의 또 다른 중요한 측면은 그것의 피딩 방식입니다. 적절한 피딩 방식은 안테나의 성능에 직접적인 영향을 미치며, 공진 주파수와 임피던스 매칭을 결정합니다. 일반적인 피딩 기법으로는 동축 케이블 피딩, 마이크로스트립 라인 피딩, 그리고 도파관 피딩이 있습니다.
최근 연구에서는 슬롯 안테나의 물리적 한계를 극복하고 그 성능을 개선하기 위해 메타물질을 이용한 접근 방식도 제시되고 있습니다. 메타물질을 사용함으로써, 안테나의 크기를 줄이면서도 높은 이득과 넓은 대역폭을 달성할 수 있습니다. 이는 특히 소형화가 중요한 모바일 장치와 위성 통신 시스템에서 큰 장점을 제공합니다.
결론
슬롯 안테나는 그 독특한 설계와 뛰어난 성능 덕분에 현대 무선 통신 분야에서 중요한 역할을 하고 있습니다. 이 안테나는 고주파 대역에서의 우수한 성능, 소형화 가능성, 그리고 유연한 설계 옵션을 제공함으로써 다양한 응용 분야에서 활용됩니다. 슬롯 안테나의 설계와 최적화 과정은 복잡하지만, 이를 통해 더 높은 이득, 넓은 대역폭, 그리고 특정 방향성을 달성할 수 있습니다. 또한, 메타물질과 같은 혁신적인 기술의 적용은 슬롯 안테나의 성능을 한층 더 향상시킬 수 있는 가능성을 열어줍니다. 따라서, 슬롯 안테나는 앞으로도 무선 통신 기술의 발전에 있어 중요한 기여를 할 것으로 기대됩니다.
