쇼트키 다이오드의 작동 원리, 장단점, 응용 분야 및 선택 시 고려사항을 탐구합니다. 전자 기기의 효율성과 성능 향상에 필수적인 구성 요소입니다.

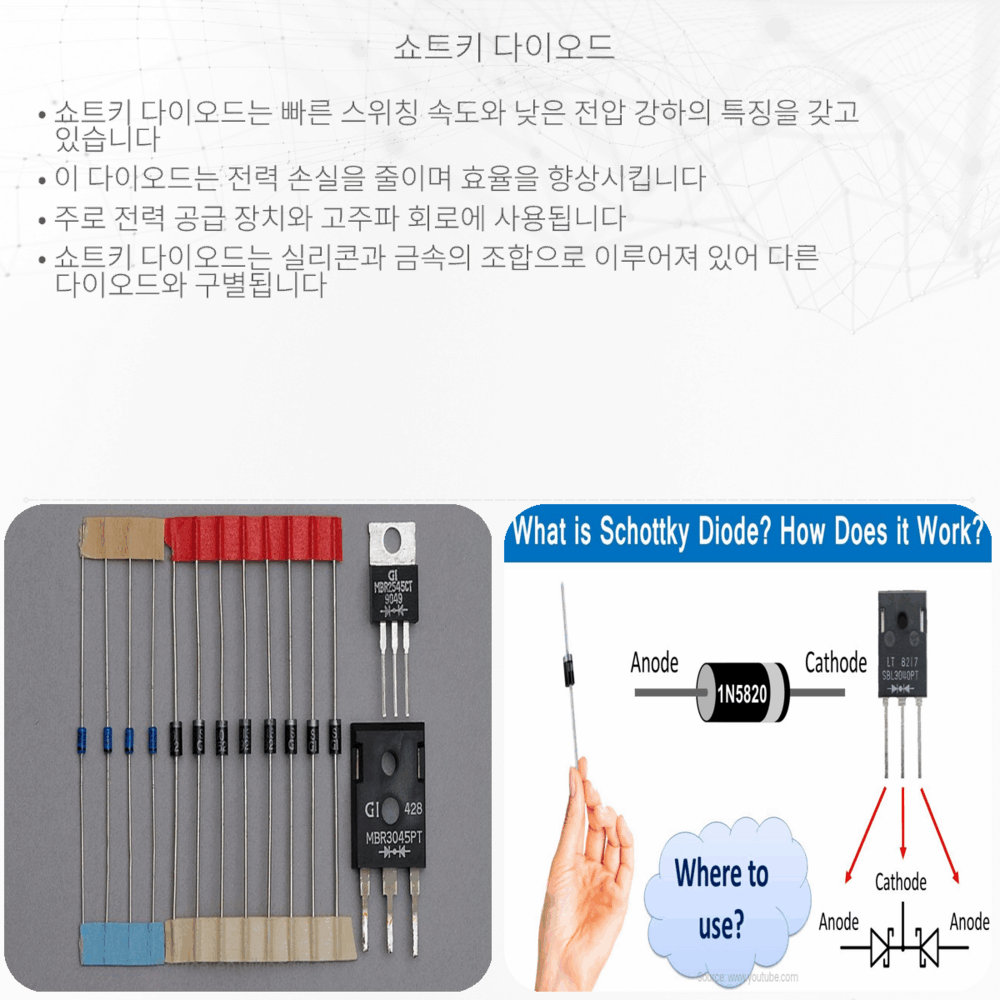

쇼트키 다이오드란?
쇼트키 다이오드는 반도체 기기의 한 종류로, 메탈-세미컨덕터 접합을 통해 만들어진다. 이 다이오드는 주로 전력 손실을 줄이고 빠른 스위칭 속도를 필요로 하는 응용 분야에 사용된다. 쇼트키 다이오드의 특징 중 하나는 저전압 드롭이며, 이는 다이오드를 통과할 때 발생하는 전압 손실이 적다는 것을 의미한다. 따라서, 이 다이오드는 효율적인 전력 관리가 필요한 전자 기기에 매우 적합하다.
쇼트키 다이오드의 원리
쇼트키 다이오드의 작동 원리는 메탈과 반도체 사이의 쇼트키 장벽(Schottky barrier)에 기반한다. 전류가 다이오드를 통해 흐를 때, 이 장벽은 전자가 메탈에서 반도체로 이동하는 것을 돕는다. 이 때, 쇼트키 다이오드는 일반 pn 접합 다이오드에 비해 낮은 전압에서도 높은 전류를 허용한다. 이러한 특성 때문에 쇼트키 다이오드는 빠른 반응 속도를 가지며, 스위칭 애플리케이션에 이상적이다.
쇼트키 다이오드의 응용
쇼트키 다이오드는 다양한 전자 기기와 시스템에서 광범위하게 사용된다. 전력 공급 장치, 전압 조절기, 방전 방지 회로, 고주파 수신기, 그리고 태양광 패널과 같은 분야에서 그 가치를 발휘한다. 특히, 고효율과 빠른 스위칭 요구 사항이 있는 곳에서 쇼트키 다이오드의 사용이 두드러진다. 또한, 이 다이오드는 역방향 회복 시간이 매우 짧아 고속 스위칭 응용 분야에서 기존 다이오드보다 우수한 성능을 제공한다.
쇼트키 다이오드의 장점
- 저전압 드롭: 쇼트키 다이오드는 작동 시 발생하는 전압 드롭이 매우 낮아, 전력 손실을 줄일 수 있다.
- 빠른 스위칭 속도: 낮은 용량으로 인해 반응 속도가 매우 빠르며, 이는 스위칭 애플리케이션에서 중요한 요소이다.
- 고효율: 전력 손실을 최소화함으로써 전체 시스템의 효율을 향상시킨다.
- 단순한 구조: 쇼트키 다이오드는 제작이 비교적 간단하며, 이로 인해 비용 효율적인 해결책을 제공한다.
쇼트키 다이오드의 단점 및 한계
비록 쇼트키 다이오드가 여러 장점을 가지고 있지만, 몇 가지 단점과 한계도 존재한다. 첫째로, 쇼트키 다이오드는 역방향 전류(leakage current)가 일반 pn 접합 다이오드에 비해 상대적으로 높다. 이는 고온에서 더욱 심해져, 특정 응용 분야에서의 사용에 제한을 둘 수 있다. 또한, 고전압 응용 분야에서는 쇼트키 다이오드의 사용이 제한적이다. 쇼트키 장벽이 고전압 하에서 무너질 수 있기 때문에, 이러한 환경에서는 다른 유형의 다이오드가 더 적합할 수 있다.
쇼트키 다이오드의 선택 및 사용 시 고려 사항
쇼트키 다이오드를 선택하고 사용할 때는 몇 가지 중요한 요소를 고려해야 한다. 우선, 응용 분야에서 요구하는 전압 및 전류 사양을 충족하는지 확인해야 한다. 또한, 작동 온도 범위가 다이오드의 성능에 미치는 영향을 고려하고, 필요한 경우 적절한 열 관리 솔루션을 함께 고려해야 한다. 마지막으로, 비용 대비 효율성을 고려하여 프로젝트의 예산 내에서 최적의 성능을 제공하는 다이오드를 선택하는 것이 중요하다.
결론
쇼트키 다이오드는 그 특유의 저전압 드롭, 빠른 스위칭 속도, 고효율성으로 인해 전자 기기 및 시스템에서 중요한 역할을 한다. 다양한 응용 분야에서의 요구 사항을 만족시키며, 특히 전력 소모를 줄이고 시스템의 반응 속도를 향상시키는 데 있어 핵심적인 솔루션을 제공한다. 그러나 사용 환경의 제한과 같은 단점과 한계도 인지하며, 응용 분야의 특성에 맞게 적절히 선택하고 사용하는 것이 중요하다. 올바른 다이오드의 선택은 전자 기기의 성능, 효율성, 그리고 신뢰성을 극대화하는 데 결정적인 역할을 한다.
결국, 쇼트키 다이오드는 현대 전자공학의 다양한 요구를 충족시키는 데 있어 불가결한 구성 요소이다. 그 사용은 전자 설계의 여러 측면에서 계속해서 중요하게 여겨질 것이며, 앞으로도 그 기술적 진보와 응용 범위의 확장이 기대된다.
