션트 권선 직류 전동기 기초
전기와 자기 현상은 수많은 전동기의 기본 원리를 이룹니다. 특히 ‘션트 권선 직류 전동기(Shunt Wound DC Motor)’는 그 중에서도 널리 사용되는 타입 중 하나입니다. 션트 권선이라는 이름은 그 구조에서 비롯됩니다. 이 전동기는 회전자(로터)와 고정자(스테이터)의 필드 권선이 병렬로 연결되어 있어, 전체 전류의 일부만이 필드 권선을 통과하게 됩니다. 이러한 특성은 전동기의 동작에 중요한 영향을 미칩니다.
전동기의 핵심 원리는 전류가 흐르는 도체가 자기장 내에서 힘을 받는 ‘로렌츠 힘 법칙’에 기반합니다. 션트 권선 직류 전동기에서 회전자는 선형 도체가 아닌 코일 형태를 취하고 있으며, 자기장 속에서 회전하게 됩니다. 전류가 이 코일을 통과할 때, 자기장과의 상호작용으로 토크가 발생하고, 이 토크가 회전자를 회전시키게 됩니다.
션트 권선 직류 전동기의 구조적 특징
션트 권선 직류 전동기의 회전자는 커뮤테이터와 연결되어 있습니다. 커뮤테이터는 전기적 접촉을 통해 전류를 회전자 코일로 전달하는 역할을 합니다. 스테이터에는 필드 권선이 존재하며, 이 권선은 고정된 자기장을 생성합니다. 회전자와 필드 권선 간의 병렬 연결은 ‘션트 연결(shunt connection)’이라고 불리며, 이 연결 방식으로 인해 전동기는 일정한 속도로 안정적인 동작을 할 수 있습니다.

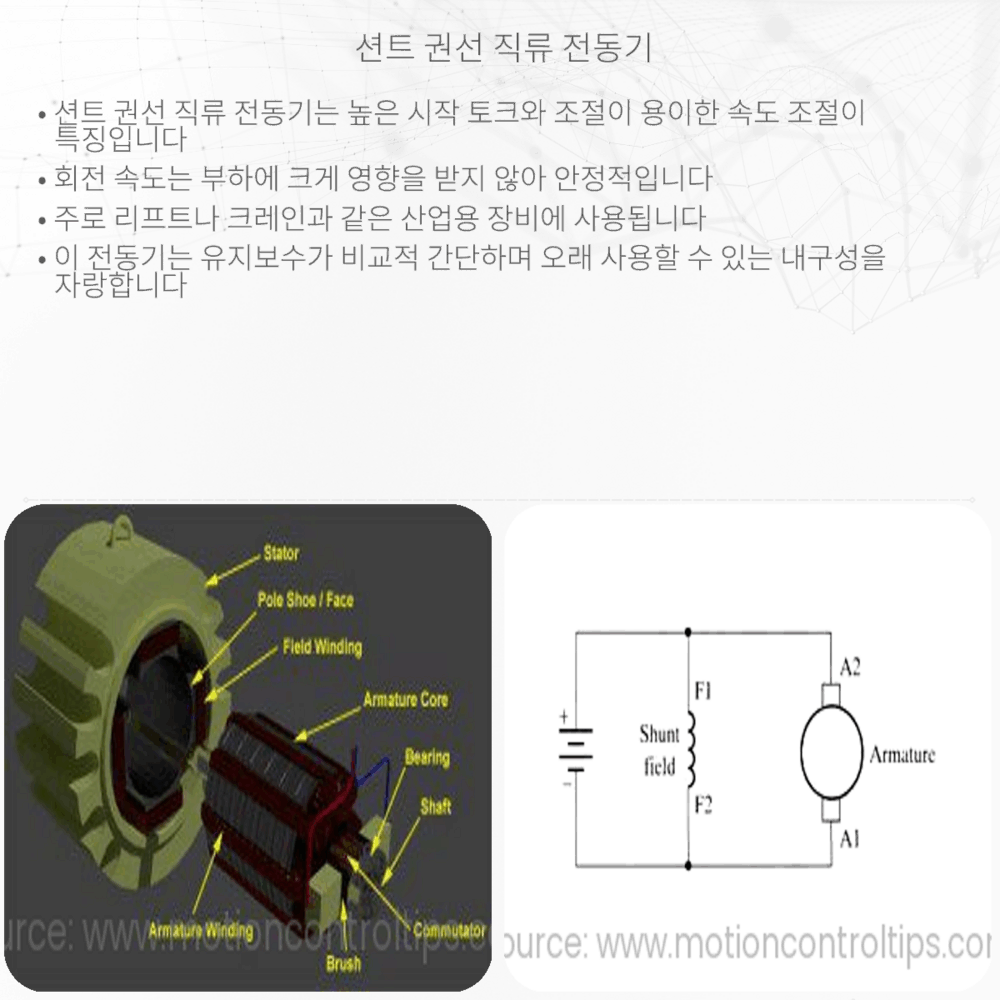

깊이 들여다보면, 션트 권선 직류 전동기는 다음과 같은 주요 부분들로 구성됩니다:
- 회전자(Rotor): 전류를 받아 토크를 생성하고 전동기를 회전시키는 부분입니다.
- 스테이터(Stator): 전동기 내부의 고정된 부분으로, 필드 권선이 있어 자기장을 형성합니다.
- 필드 권선(Field Windings): 스테이터에 감겨 있으며, 전기를 통해 자기장을 만드는 역할을 합니다.
- 커뮤테이터(Commutator): 회전자와 전기적 접촉을 통해 전류를 전달하고, 전동기의 방향을 제어합니다.
- 브러시(Brushes): 커뮤테이터와 접촉하여 전류를 공급하는 고정된 부품입니다.
이러한 구성 요소들이 어우러져 션트 권선 직류 전동기는 전기에너지를 기계에너지로 변환합니다. 이 과정에서 전류의 방향을 바꿔주는 커뮤테이터의 역할은 매우 중요한데, 이를 통해 회전자가 일정 방향으로 지속적으로 회전할 수 있게 합니다. 또한, 필드 권선과 회전자 권선 사이의 병렬 연결로 인해 전동기는 정격 속도 근처에서 운전할 때 상대적으로 속도 변화가 적습니다. 이 특성으로 인해 션트 권선 직류 전동기는 속도 조절이 중요한 응용 분야에 적합합니다.
장단점 및 응용 분야
모든 기계 장치와 마찬가지로 션트 권선 직류 전동기에는 장단점이 존재합니다. 안정된 속도 제어가 가능하다는 점은 크게 돋보이는 장점 중 하나입니다. 또한, 부하가 변동해도 전동기 속도가 상대적으로 일정하게 유지되는 것도 이점입니다. 그러나 복잡한 구조로 인해 유지 관리가 어렵고, 높은 전압이나 과부하에 약한 점도 고려해야 할 단점입니다.
션트 권선 직류 전동기의 이러한 특성은 다양한 응용 분야에서 적용될 수 있습니다. 예를 들어, 정밀한 속도 제어가 요구되는 산업용 로봇이나 기계공구, 리프트 및 호이스트 기계, 그리고 자동차의 전기 시스템과 같은 경우가 있습니다. 또한 실험실 장비나 의료 기기 같은 정밀 기기에서도 속도 조절이 필수적이므로 션트 권선 직류 전동기가 유용하게 사용됩니다.
결론
션트 권선 직류 전동기는 복잡하지만 매우 효율적인 동작 원리를 가진 기계입니다. 이러한 전동기가 작동하는 근간에는 심플한 물리 법칙들이 자리잡고 있습니다. 로렌츠 힘 법칙을 통해 생각해보면, 전류가 흐르는 도체가 자기장 속에서 어떻게 힘을 받게 되는지 이해할 수 있고, 이를 이용해 회전자가 회전하며 기계적인 작업을 수행하게 됩니다. 션트 연결의 구조적 특징은 전동기의 안정성과 정밀한 속도 제어를 가능하게 합니다.
기술이 발전하면서 션트 권선 직류 전동기를 대체할 수 있는 다른 유형의 전동기들도 등장하였지만, 션트 권선 직류 전동기는 여전히 그 유용성으로 인해 많은 곳에서 사용되고 있습니다. 학문적인 관점 뿐만 아니라 실제 응용 분야에서도 이 전동기는 그 가치를 잃지 않고 있으며, 더 나은 제어 시스템과 함께 발전해 나아갈 것입니다. 이처럼 이해하기 쉽고 실용적인 션트 권선 직류 전동기의 원리를 알게 된다면, 우리는 더 많은 기계장치들이 어떻게 작동하는지 이해하고 자신의 삶 속에서 이 기술을 활용하는 방법을 찾을 수 있을 것입니다. 과학과 기술의 세계는 복잡해 보일 수 있지만, 기본원리를 이해하고 나면 누구나 그 안에서 새로운 가능성을 발견할 수 있습니다.
