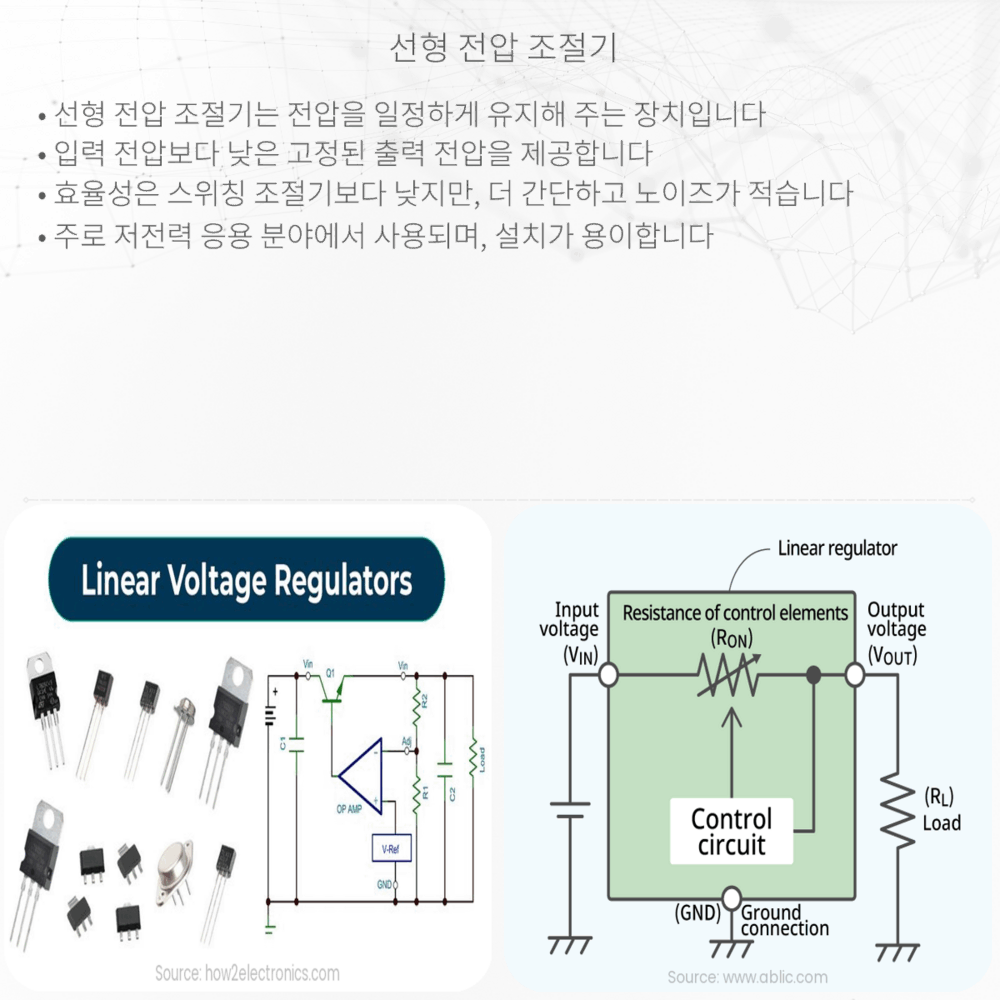

선형 전압 조절기란 무엇인가?
선형 전압 조절기(linear voltage regulator)는 전압을 조절하는 일종의 전자 회로입니다. 전력 공급 장치나 배터리로부터의 불안정한 전압을 받아 안정적이며 정확한 전압을 다양한 전자 장치에 공급해 줄 필요가 있을 때 사용됩니다. 이 조절기는 주로 전원 관리 시스템, 군사 장비, 가정용 전자 제품, 컴퓨터 및 통신 장비 등 다양한 분야에서 활용됩니다.
선형 전압 조절기의 작동 원리
선형 전압 조절기의 기본 원리는 간단합니다. 이 조절기는 전류 흐름을 제어하는 트랜지스터를 사용하여 출력 전압을 조절합니다. 입력 전압이 설정된 출력 전압보다 높을 때, 트랜지스터는 더 적은 전류를 허용하도록 조절하여 전압을 낮춥니다.
- 잉여 전력 소모: 입력과 출력 전압 간의 차이는 선형 조절기 내부에서 열로 발산되기 때문에 효율성에 제한이 있습니다. 이 잉여 전력은 때때로 쿨링 시스템(예: 방열판)을 필요로 할 수 있습니다.
- 저항 조절: 트랜지스터는 가변 저항처럼 동작하여 입력과 출력 사이의 전압 강하를 생성합니다. 이것은 트랜지스터의 베이스 전압을 조절함으로써 이루어집니다.
- 피드백 메커니즘: 출력 전압은 연속적으로 모니터링되며, 피드백 루프를 통해 입력 전압 또는 로드의 변화에 대응하여 조절할 수 있게 합니다.
선형 전압 조절기의 종류
- 고정 전압 조절기(fixed voltage regulators): 출고되는 시점부터 설정된 특정 전압을 출력하도록 설계된 선형 전압 조절기입니다.
- 가변 전압 조절기(variable voltage regulators): 사용자가 필요에 따라 출력 전압을 조절할 수 있도록 설계된 조절기입니다.
선형 전압 조절기의 장단점
선형 전압 조절기는 간단한 구조와 안정적인 전압 공급이 가능하다는 장점이 있습니다. 그러나 효율성 관점에서는 스위칭 조절기(switching regulators)에 비해 열 손실이 크다는 단점이 있습니다. 그럼에도 조용한 작동과 낮은 출력 리플(ripple) 및 전자기 간섭(EMI)으로 인해 민감한 전자 회로에서는 여전히 선호되는 선택입니다.
- 장점:
- 보다 안정적인 출력 전압 제공
- 단순한 회로 설계
- 전자기 간섭(EMI)이 적음
- 단점:
- 낮은 효율; 이로 인한 열 발생과 추가적인 냉각 요구
- 입력 전압이 너무 낮으면 정상 작동하지 않음
- 과부하 시 손상 위험
결론
선형 전압 조절기는 전자 장비에 안정적인 전원을 공급하는 데 중요한 역할을 합니다. 그 효율성과 관련된 문제에도 불구하고, 여전히 그들의 단순성, 안정성, 그리고 낮은 EMI 레벨 때문에 널리 사용됩니다. 전자 시스템의 설계에 있어서 선형 전압 조절기는 효율보다 안정성이나 소음 감소가 중요한 경우 선택될 수 있는 좋은 대안입니다.
