서지 억제기란 갑작스러운 전압 상승으로부터 전자기기를 보호하는 장치로, 바리스터를 사용해 비정상 전압을 접지합니다.

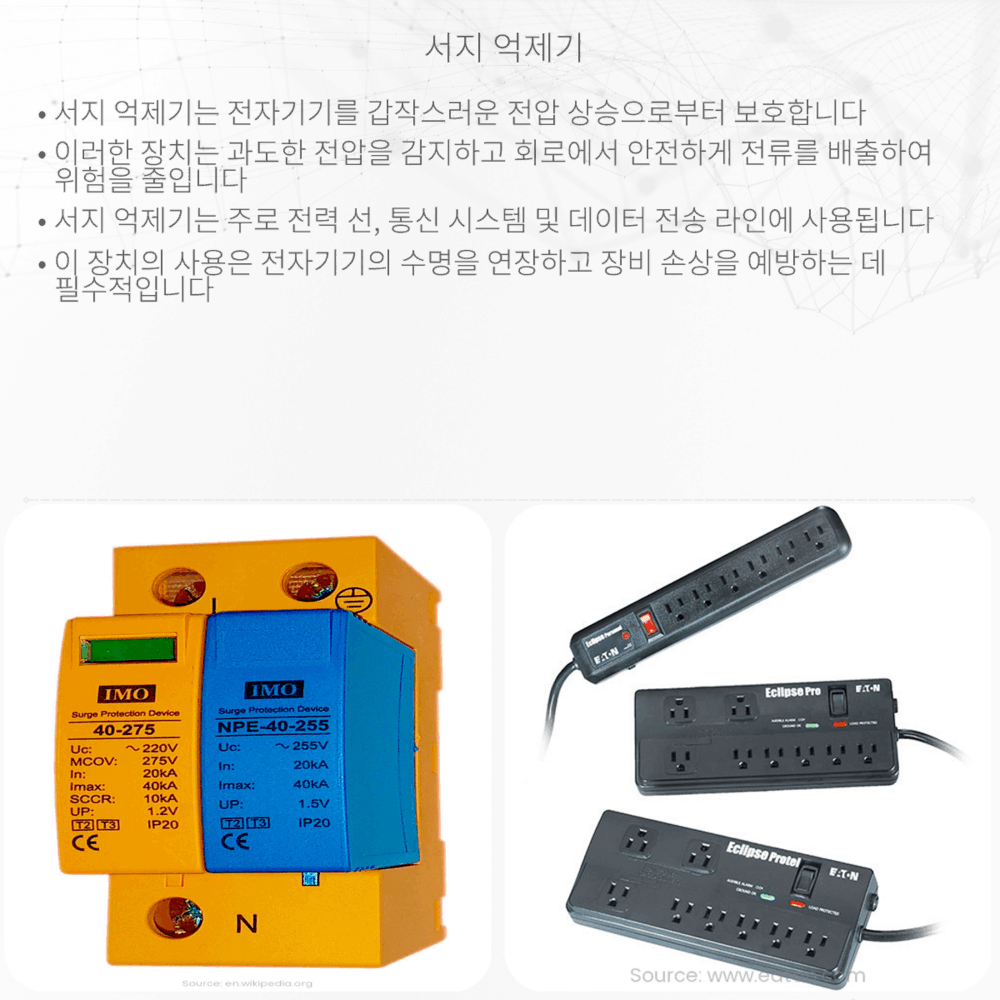

서지 억제기란?
전자기기와 전력 시스템을 보호하기 위해 서지 억제기(Surge Protector) 또는 서지 보호 장치(SPD)는 필수적인 부품입니다. 서지 억제기는 갑작스런 전압 상승, 흔히 ‘서지'(surge)라 불리는 현상으로부터 연결된 장비를 보호하는 장치입니다. 서지는 짧은 시간 동안 전기 회로에 과도한 전압을 가하여 전자 장비에 피해를 줄 수 있습니다. 이런 상황은 번개, 전력 공급망의 변동, 스위칭 서지 같은 여러 원인에 의해 발생할 수 있습니다. 서지 억제기의 기능은 이러한 비정상적인 전압 상승을 감지하고 과도 전압을 안전하게 접지로 배출함으로써 장비를 안전하게 보호하는 것입니다.
서지 억제기의 작동 원리
대부분의 서지 억제기는 ‘바리스터'(Varistor)라는 구성요소를 사용하여 작동합니다. 바리스터는 전압-전류 특성이 비선형적인 반도체 소자로, 정상적인 작동 전압에서는 본래의 고저항 상태를 유지하여 전류의 흐름을 막습니다. 그러나 전압이 급격하게 상승하여 특정 임계값을 초과하면 저항 값이 급격히 낮아지면서 전류가 흐르게 하여 서지를 접지로 배출합니다.
서지 억제기는 다음과 같은 방식으로 작동합니다:
- 정상 운전 시: 전압이 정상 범위 내에 있을 때 서지 억제기는 전기 회로를 거의 방해하지 않고, 장비는 정상적으로 전력을 공급받습니다.
- 서지 발생 시: 전압이 급상승하여 서지 억제기의 임계값을 초과하면, 바리스터가 낮은 저항 상태가 되어 과전압을 접지로 신속하게 배출합니다.
- 서지 후: 서지가 배출되고 나면 바리스터는 다시 고저항 상태로 복귀하여 정상적인 전력 공급 상태를 유지합니다.
서지 억제기의 중요성
전자 장비는 점점 복잡해지고 민감해지고 있기 때문에 작은 서지도 큰 피해를 줄 수 있습니다. 서지 억제기는 이러한 장비를 보호하기 위한 기본적인 안전 조치입니다. 서지로 인해 발생할 수 있는 문제들에는 데이터 손실, 장비의 기능 상실, 심지어 화재 발생까지 포함됩니다. 따라서, 서지 억제기는 가정이나 사무실, 산업 시설에서 흔히 사용되는 중요한 안전 장치입니다.
서지 억제기 선택 시 고려해야 할 사항
서지 억제기를 선택할 때, 아래의 요소들을 고려해야 합니다:
- 최대 서지 전류 용량: 장치가 견딜 수 있는 최대 서지 전류를 나타내며, 이 값이 크면 클수록 더 강력한 서지로부터 보호할 수 있습니다.
- 클램핑 전압: 바리스터가 전압을 제한하기 시작하는 수준입니다. 클램핑 전압이 낮을수록 보호는 더 향상됩니다.
- 응답 시간: 서지 억제기가 서지를 감지하고 대응하기까지 걸리는 시간으로, 이 시간이 짧을수록 더 좋은 보호 기능을 제공합니다.
- 출력 특성: 보호하려는 장비의 전력 요구사항과 맞아야 하며, 서지 억제기가 제공하는 전력 관련 특성을 확인해야 합니다.
끝으로 서지 억제기는 정기적으로 점검하고 필요에 따라 교체해야 하는 소모품입니다. 과도한 서지로 인해 내부 구성요소가 손상될 수 있으므로, 상태를 주기적으로 확인하고 제품의 수명이 다 했음을 알리는 지표가 있다면 즉시 교체하는 것이 좋습니다.
