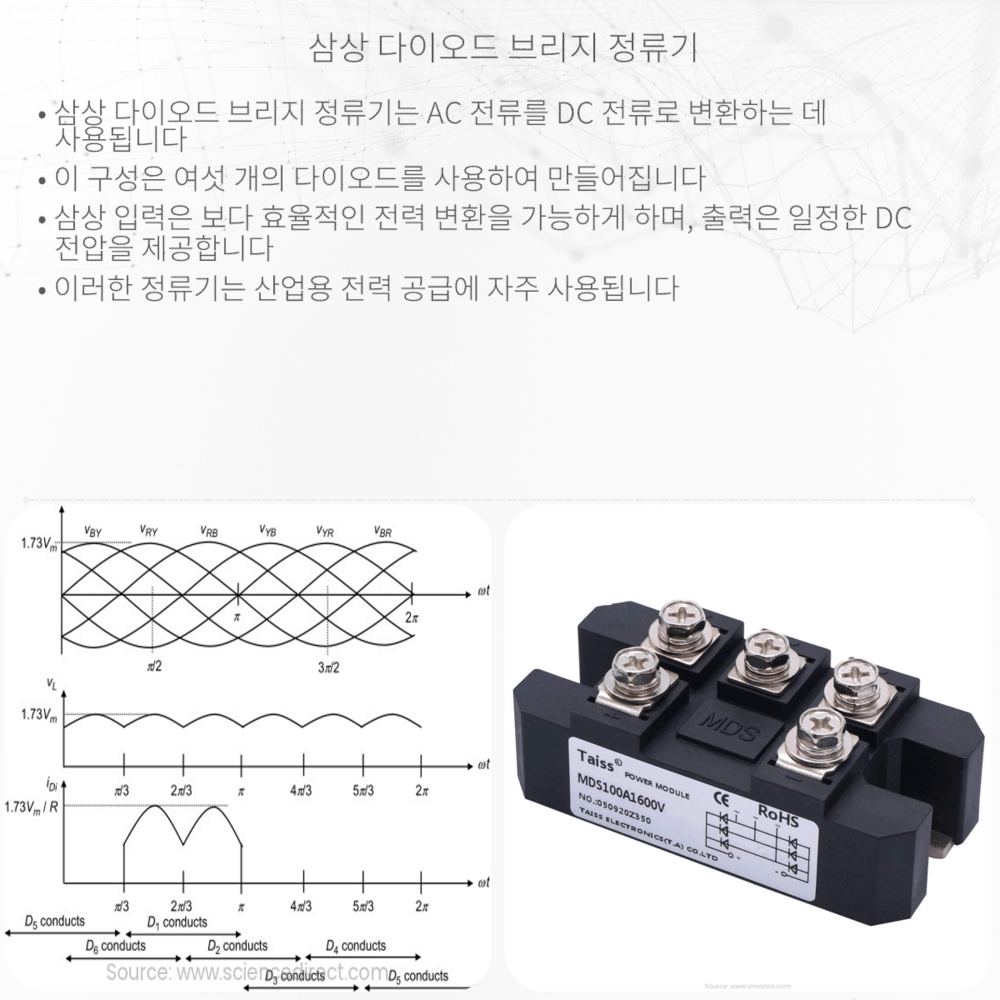

삼상 다이오드 브리지 정류기란 삼상 AC를 DC로 변환하는 효율적인 전자 장치로, 산업 및 상업 전력 시스템에 널리 사용됩니다.
삼상 다이오드 브리지 정류기의 기본
삼상 다이오드 브리지 정류기는 특정 전기 회로로, 삼상 교류(AC)를 직류(DC)로 변환하는 장치입니다. 이 정류기는 일반적으로 발전소나 중대형 모터 드라이브, 그리고 전력 전자 시스템에서 한 번에 많은 전력을 효율적으로 전달해야 할 때 사용됩니다.
삼상 전류와 그 중요성
삼상 전류는 세 개의 별도의 AC 전기 신호로 이루어져 있으며 이 신호들은 동일한 주파수와 크기를 가지나, 서로 120도의 위상 차이를 가집니다. 삼상 전력 시스템은 단상 전력에 비해 전력을 더 효울적으로 전달할 수 있기 때문에, 산업과 상업에서 널리 사용됩니다.
다이오드 브리지 정류기의 작동 원리
다이오드 브리지 정류기는 직류 전원을 생성하기 위해 교류 전원을 정류하는 데 사용됩니다. 다이오드는 전류가 한 방향으로만 흐르도록 허용하는 전자 부품으로, 이를 통해 AC 신호를 DC 신호로 변환할 수 있습니다. 다이오드 브리지는 일반적으로 네 개의 다이오드를 사용하여 두 단계(양의 반주기와 음의 반주기) 모두에서 전류를 정류할 수 있게 합니다.
삼상 다이오드 브리지 정류기의 구조
삼상 다이오드 브리지 정류기는 총 여섯 개의 다이오드로 이루어져 있으며, 이 다이오드들이 서로 다른 방식으로 연결되어 있어 삼상 AC 전원을 DC로 변환할 수 있습니다. 각 삼상 입력은 세 개의 다이오드와 연결되며, 이 다이오드들은 각각의 교류 전류 반주기 동안 전류를 각각의 DC 출력 버스로 정류합니다.
- 양의 사이클 동안, 세 개의 다이오드는 전류를 정방향으로 통과시키고, 나머지 세 개는 차단합니다.
- 음의 사이클 동안, 나머지 세 개의 다이오드가 전류를 통과시키고 이전에 통과시켰던 세 개는 차단합니다.
이 과정을 통해, 삼상 다이오드 브리지는 효과적으로 세 개의 AC 입력을 단일 DC 출력으로 정류할 수 있습니다.
삼상 다이오드 브리지 정류기의 장점
- 효율성: 삼상 다이오드 브리지 정류기는 단상 정류기에 비해 높은 전력 변환 효율을 제공합니다.
- 간단함: 설계가 비교적 간단하여 제작과 유지 보수가 용이합니다.
- 내구성: 기계적 전환 부분이 없기 때문에 고장이 적고 수명이 긴 특징을 가집니다.
이러한 이유로 삼상 다이오드 브리지 정류기는 컴퓨터 전원 공급 장치, 차량 충전 시스템, 대형 산업용 설비 등 다양한 응용 분야에서 중요한 역할을 하고 있습니다. 삼상 AC 전원이 필요한 강력하고 효율적인 직류 전원 솔루션을 제공하는 삼상 다이오드 브리지 정류기는 현대의 전력 전자 시스템에서 없어서는 안 될 부분입니다.
