브러시 DC 모터의 작동 원리를 설명하며 구조, 로렌츠 힘 기반의 메커니즘, 커뮤테이터와 브러시 기능에 대해 알아보세요.
브러시 DC 모터의 기본 원리
전기와 자기의 상호작용은 현대 기술의 주춧돌입니다. 이 중에서도 브러시 DC(Direct Current) 모터는 가장 기초적이면서도 광범위하게 사용되는 전동기의 한 예입니다. 이 기사에서는 브러시 DC 모터의 구조와 작동 원리, 그리고 이들이 어떻게 우리 일상에 적용되는지를 살펴보겠습니다.

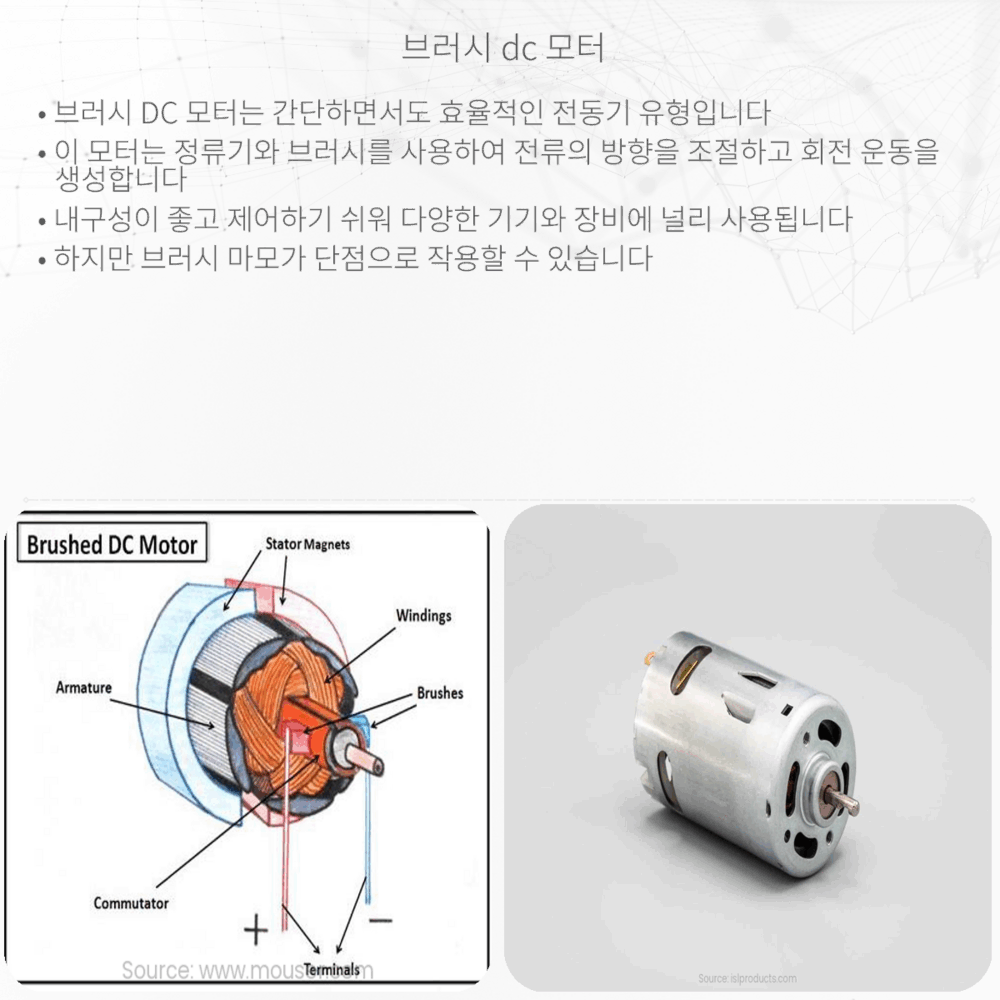

브러시 DC 모터의 구조
브러시 DC 모터는 크게 회전하는 부분(로터), 고정된 부분(스테이터), 전류를 공급하는 브러시, 그리고 이들을 제어하는 커뮤테이터로 구성되어 있습니다. 로터는 코일이 감겨져 있는 아마추어라고 불리우며 자석의 북극과 남극 사이에서 회전력을 발생시킵니다. 역학적에너지로의 전환은 로터 중심의 축을 통해 이루어집니다.
- 스테이터: 모터의 고정된 부분으로, 보통 영구 자석이나 전자석으로 이루어져 있어 필요한 자기장을 제공합니다.
- 로터(아마추어): 스테이터의 자기장 내에서 회전하며 전기 에너지를 기계적 에너지로 변환하는 부분입니다.
- 브러시: 커뮤테이터와 접촉해 전기를 아마추어의 코일로 전달하는 부분으로, 탄소나 그래핀 같은 전도성 재료로 만들어집니다.
- 커뮤테이터: 로터의 회전에 따라 전류의 방향을 바꿔 코일에 전달하는 역할을 합니다. 이는 로터의 지속적인 회전을 가능하게 합니다.
브러시 DC 모터의 작동 원리
브러시 DC 모터의 기본적인 작동 원리는 로렌츠 힘에 기반합니다. 로렌츠 힘은 전류가 흐르는 도체가 외부 자기장 내에서 받는 힘을 말합니다. 이 힘의 방향은 플레밍의 왼손 법칙에 의해 결정됩니다. 로터 내 코일에 전류(I)가 흐르고, 외부 자기장(B)에 의해 로렌츠 힘(F)이 발생하면, 로터가 회전하게 됩니다. 이때 힘의 크기는 다음과 같은 식으로 표현할 수 있습니다:
F = I * L * B *
이때 L은 코일의 길이(도체 내에서 전류가 흐르는 부분의 길이)를 나타냅니다. 커뮤테이터는 이 회전력을 일정하게 유지하기 위해 전류의 방향을 주기적으로 바꿔주는 중요한 역할을 하게 됩니다. 브러시는 커뮤테이터의 동작을 가능케하며, 이로 인해 모터가 지속적으로 돌 수 있습니다.
브러시 DC 모터의 효율과 한계
브러시 DC 모터는 그 구조가 단순하고 비용이 낮아 다양한 응용 분야에서 널리 사용됩니다. 그러나 브러시는 마찰을 일으켜 접촉 부위에서 마모가 발생하며, 이는 결국 유지 보수를 필요로 하고 모터 수명을 단축시킬 수 있습니다. 또한, 브러시에 의한 전기 잡음이나 스파크가 발생할 가능성이 있어, 전자 장치가 많이 사용되는 환경에서는 주의가 필요합니다. 불구하고 이 모터는 작고 강력한 동력원으로서 여전히 중요한 역할을 수행하고 있습니다.
브러시 DC 모터의 적용 예시
브러시 DC 모터는 그 높은 신뢰성과 간단한 제어 방식 덕분에 자동차의 스타터 모터, 가정용 전동 공구, 우주 탐사선의 로봇 팔 및 토이 드론과 같은 소비자 전자 제품에 이르기까지 광범위하게 적용되고 있습니다. 이 모터의 이해는 공학적 식견을 넓히는 데 매우 유용하며, 앞으로도 소형화 및 효율성 개선을 통해 더욱 발전될 것으로 기대됩니다.
결론
브러시 DC 모터는 전기와 자기의 상호작용을 이용해 전기 에너지를 기계적 에너지로 바꾸는 기본적인 원리를 보여 줍니다. 이 모터들은 그 간편한 구조와 신뢰성으로 많은 산업에서 일상적으로 사용되며, 우리 삶을 편리하게 만드는 데 중요한 기여를 하고 있습니다. 브러시가 있는 모터의 원리를 이해하는 것은 기본적인 물리학과 공학 지식에 대한 이해를 넓히는 데 도움이 되며, 현대 기술에서 차지하는 그들의 역할을 인식하는 데 중요합니다. 브러시 DC 모터의 구조와 원리를 이해함으로써, 우리는 더 나은 기계를 설계하고 최적화하는 방법에 대해 생각할 수 있게 됩니다. 앞으로도 이 모터들은 지속적인 혁신을 통해 보다 효율적이고 지속 가능한 기술의 발전에 기여할 것으로 기대됩니다.
