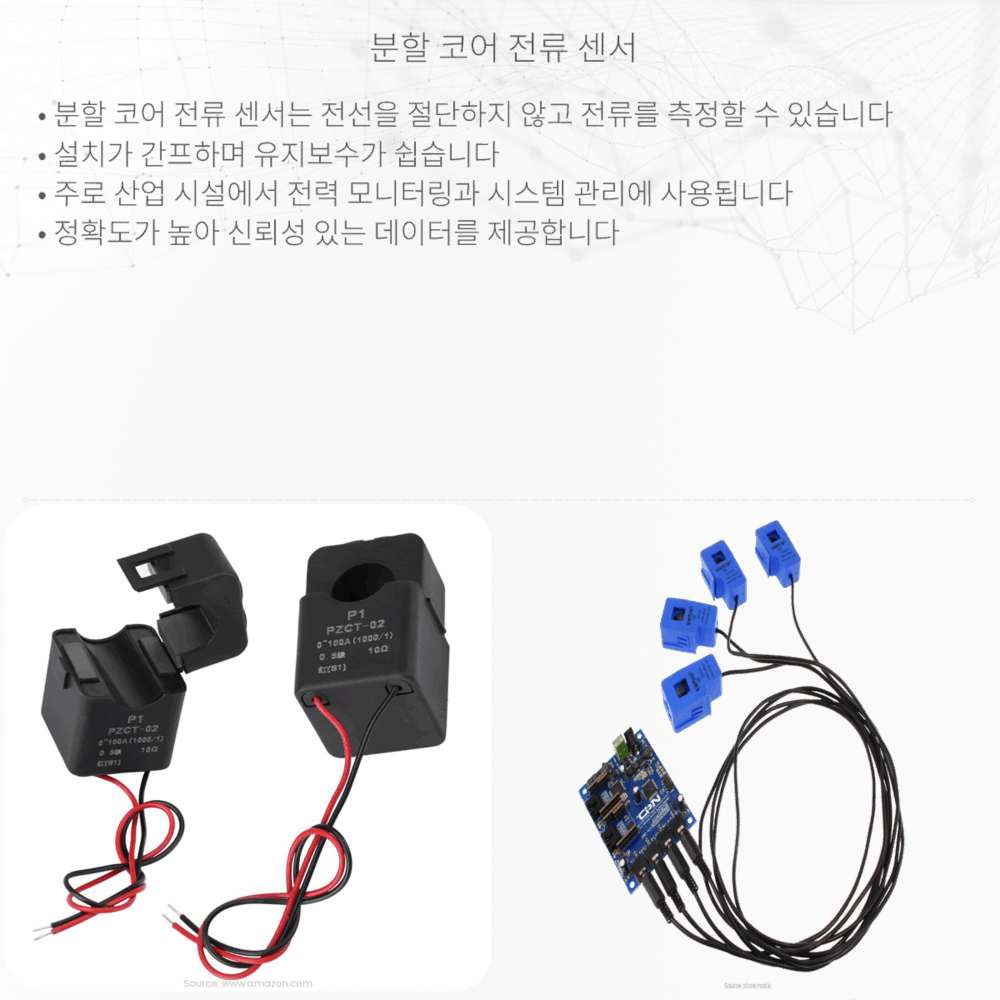

분할 코어 전류 센서는 비접촉 방식으로 전류 측정을 가능하게 하는 센서로, 설치가 간편하고 안전한 전기 공학 기술입니다.
분할 코어 전류 센서의 기본 원리
분할 코어 전류 센서는 전기 및 전자 분야에서 널리 사용되는 중요한 센서 중 하나입니다. 이 센서는 주로 교류(AC) 전류 측정을 위해 사용되며, 그 구조 덕분에 기존 회로를 변경하지 않고도 전류를 측정할 수 있는 장점을 가지고 있습니다. 분할 코어 센서의 핵심 기능은 자기장을 이용하여 전류를 감지하는 것입니다.
분할 코어 전류 센서의 작동 원리
모든 전류가 흐르는 도체는 주변에 자기장을 생성합니다. 분할 코어 전류 센서는 이 자기장을 감지하여 도체를 통과하는 전류의 크기를 측정합니다. 센서의 ‘분할 코어’는 두 부분으로 나누어져 있으며, 이를 열고 도체 주위에 감싼 다음 다시 닫습니다. 이런 구조는 전류 측정을 위해 전선을 끊거나 접속할 필요 없이 비접촉 방식으로 측정할 수 있도록 해줍니다.
전류를 흐르는 도체 주변의 자기장은 해당 도체의 전류에 비례하며, 이는 암페어의 원리(Ampère’s circuital law)로 설명됩니다. 이 법칙에 따르면, 폐곡선을 따라 적분된 자기장의 강도는 그 곡선 안을 통과하는 전액 전류에 비례합니다. 수식으로 표현하면 다음과 같습니다.
\[ \oint B \cdot dl = \mu_{0} I \]
여기서 \( B \)는 자기장의 밀도, \( dl \)은 폐곡선 상의 미소 길이 요소, \( \mu_{0} \)은 진공의 투자율, \( I \)는 폐곡선 안을 통과하는 전류를 나타냅니다.
분할 코어 전류 센서의 응용
분할 코어 전류 센서는 다양한 분야에서 응용됩니다. 발전소나 변전소에서 대전류를 측정하는 데 사용되며, 산업용 기계의 전력 모니터링이나 가정용 전력량 측정기에도 사용됩니다. 또한, 과부하 감지, 에너지 관리 시스템, 분전반의 전류 감시 등의 목적으로도 널리 사용됩니다.
장점 및 단점
분할 코어 전류 센서의 주된 장점은 설치가 간편하고 회로의 보수 작업이나 개조 없이 측정할 수 있다는 점입니다. 기존 시스템에 쉽게 통합될 수 있고, 비접촉식 측정으로 안전성을 제공합니다. 그러나, 고정밀도가 요구되는 응용분야에서는 다른 형태의 전류 센서가 더 적합할 수 있으며 분할 코어 센서는 정밀도가 상대적으로 낮을 수 있습니다. 또한 분할 코어의 틈새로 인한 마그네틱 누설이 오류를 일으킬 수 있습니다.
분할 코어 전류 센서는 그 직관적인 설계와 운영의 편리함 덕분에 현대의 전기 공학 분야에서 빼놓을 수 없는 기술입니다. 전류 측정을 위한 안전하고 신뢰할 수 있는 방법을 제공하며, 공학자와 기술자들이 전력 시스템의 효율성과 안전성을 향상시키는 데 있어 중요한 역할을 합니다.
