변형 게이지 센서의 원리, 종류, 응용, 설치 및 유지보수에 대해 알아보세요. 다양한 산업에서 중요한 역할을 하는 이 기술의 모든 것을 탐색합니다.

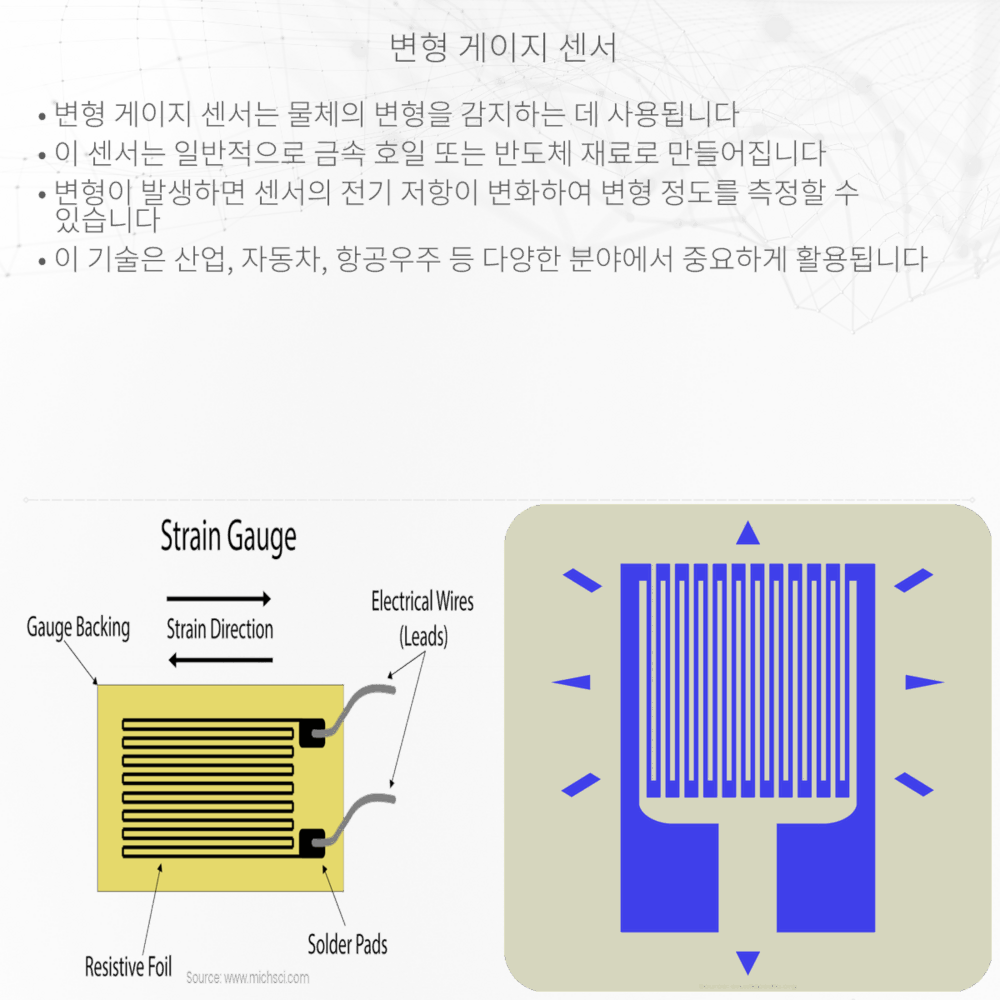

변형 게이지 센서란?
변형 게이지 센서는 물체의 변형을 측정하기 위해 사용되는 장치입니다. 이 센서는 물체에 가해진 힘이나 압력에 의해 발생하는 길이의 변화를 감지하여, 이를 전기 신호로 변환하는 역할을 합니다. 주로 산업 현장, 건축 구조물, 자동차, 항공 우주 산업 등 다양한 분야에서 중요한 역할을 합니다.
변형 게이지 센서의 원리
변형 게이지 센서의 기본 원리는 변형률과 저항의 관계에 기반을 두고 있습니다. 변형률이란 물체의 길이 변화를 원래 길이로 나눈 값으로, 표시할 때는 보통 ε(엡실론)으로 나타냅니다. 저항은 물체를 통과하는 전기의 양을 제한하는 정도를 의미하며, R로 표시합니다. 변형률이 발생하면, 센서의 길이가 변화하게 되고, 이로 인해 센서의 저항값도 변화하게 됩니다. 이 변화된 저항값을 측정함으로써 물체의 변형률을 알 수 있습니다.
변형 게이지 센서의 작동 원리는 다음 공식에 의해 설명될 수 있습니다:
- ΔR / R = k * ε
여기서 ΔR은 저항의 변화량, R은 원래 저항값, ε은 변형률, 그리고 k는 감도 계수입니다. 감도 계수(k)는 센서의 물질과 구조에 따라 달라지며, 센서의 변형률에 대한 저항 변화의 민감도를 나타냅니다.
변형 게이지 센서의 종류
변형 게이지 센서에는 여러 종류가 있으며, 사용되는 목적과 환경에 따라 적합한 유형을 선택할 수 있습니다. 대표적인 유형으로는 금속 변형 게이지, 반도체 변형 게이지, 광섬유 변형 게이지 등이 있습니다.
- 금속 변형 게이지: 가장 일반적인 유형으로, 금속 선이나 호일을 사용하여 만듭니다. 온도 변화의 영향을 받기 쉬워 보정이 필요할 수 있습니다.
- 반도체 변형 게이지: 금속 변형 게이지에 비해 훨씬 높은 감도를 가지고 있으며, 온도에 대한 의존성이 적습니다. 하지만 비용이 더 높고, 파손될 위험이 있습니다.
- 광섬유 변형 게이지: 광섬유를 이용해 변형률을 측정합니다. 전자기 간섭에 영향을 받지 않으며, 장거리 측정이 가능합니다. 비용이 높고 설치가 복잡할 수 있습니다.
변형 게이지 센서의 응용
변형 게이지 센서는 그 높은 정밀도와 다양한 유형 덕분에 여러 분야에서 광범위하게 활용됩니다. 이 센서들은 구조물의 안전 모니터링, 자동차의 성능 테스트, 항공기의 스트레스 분석 등에 필수적입니다. 예를 들어, 다리나 빌딩과 같은 구조물에 변형 게이지를 설치하여, 지속적으로 변형률을 모니터링함으로써 안전 문제를 사전에 감지할 수 있습니다. 또한, 자동차 업계에서는 차량의 프레임이나 엔진에 가해지는 힘을 측정하여, 차량의 성능을 최적화하는 데 사용됩니다.
변형 게이지 센서의 설치와 유지보수
변형 게이지 센서의 설치는 전문 지식을 요구하는 작업입니다. 올바른 설치를 위해서는 표면 준비, 정확한 위치 선정, 센서 부착, 그리고 적절한 보호 조치가 필요합니다. 센서의 정확도와 수명을 보장하기 위해서는 정기적인 유지보수와 검사가 중요합니다. 이 과정에서는 센서의 손상 여부, 접착 상태, 그리고 전기 연결 상태 등을 체크해야 합니다.
결론
변형 게이지 센서는 다양한 산업 분야에서 중요한 역할을 하는 기술입니다. 이 센서들은 물체의 변형률을 정밀하게 측정할 수 있어, 구조물의 안전성 강화, 제품의 품질 향상, 그리고 새로운 기술의 개발을 가능하게 합니다. 변형 게이지 센서의 선택과 설치는 해당 분야의 전문 지식을 요구하며, 올바른 유지보수는 센서의 성능과 수명을 최대화하는 데 중요합니다. 기술의 발전과 함께 변형 게이지 센서의 응용 범위는 계속 확장될 것으로 예상되며, 이로 인해 우리의 삶의 질은 더욱 향상될 것입니다.
