버크 전류 레귤레이터는 고효율 DC 전압 변환을 위한 전자장치로, 에너지 절감과 깔끔한 전력 공급을 목표하는 배터리 충전기 및 전자기기에 사용됩니다.
버크 전류 레귤레이터란?
버크 전류 레귤레이터(Buck Converter)는 교류(AC) 또는 직류(DC) 전원으로부터 낮은 전압의 DC 전력을 생성하기 위해 사용되는 전자장치입니다. 이 장치는 스위칭 레귤레이터의 한 유형이며, 주로 배터리 충전기, 전력 공급 장치 및 모바일 기기에서 부하의 전력공급 안정성을 확보하기 위해 사용됩니다. 버크 전류 레귤레이터의 핵심 기능은 효율적으로 전력을 변환하면서도 전압을 강하시켜 목표하는 전압 수준으로 조절하는 것입니다. 이러한 변환 과정에서 발생하는 열 손실을 최소화하기 위해 고주파 전력 스위칭 기술이 이용되죠.
버크 전류 레귤레이터의 작동 원리

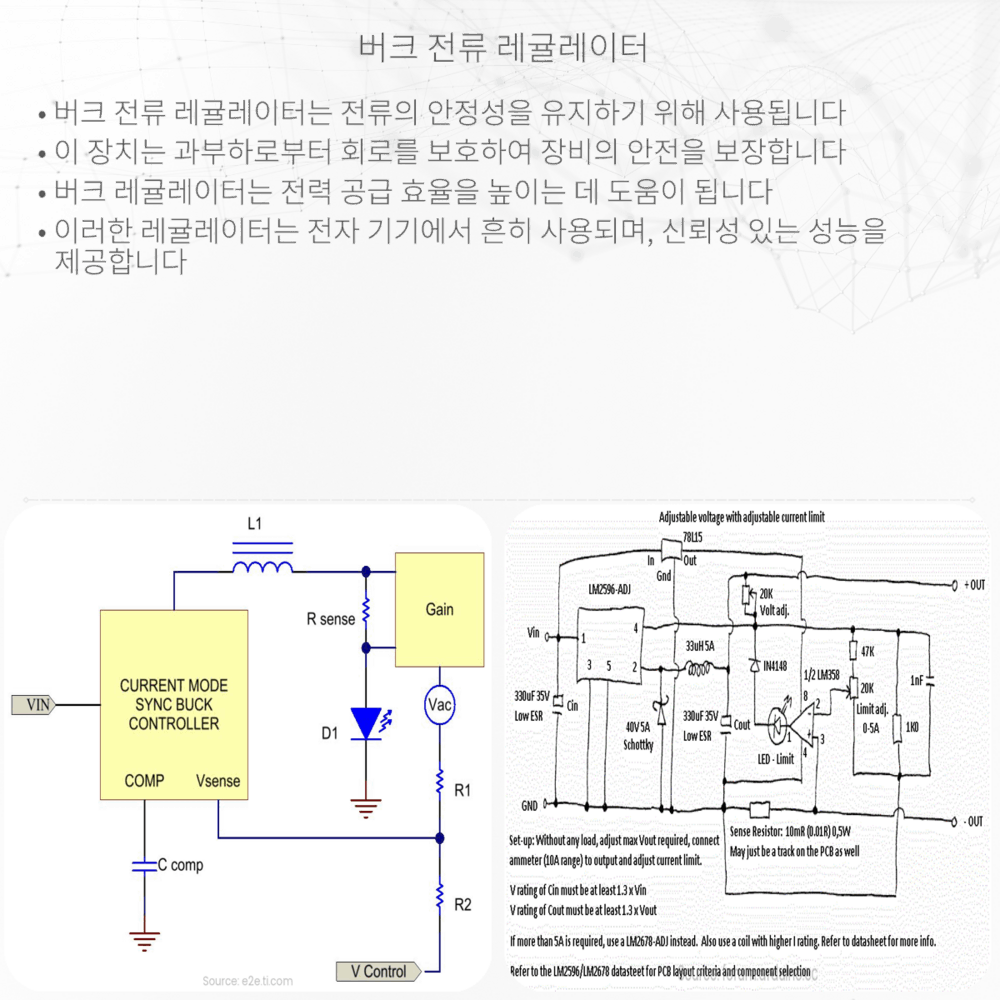

버크 전류 레귤레이터는 몇 가지 주요 구성 요소들로 이루어져 있습니다: 스위치(보통 트랜지스터), 다이오드, 인덕터(코일), 그리고 커패시터 입니다. 스위치의 빠른 켜고 끄는 동작으로 인덕터에 전압을 가하고 제거함으로써 전류의 흐름을 조절합니다. 여기서 중요한 개념은 에너지 저장 요소인 인덕터의 특성을 이용하는 것입니다. 인덕터는 전류의 변화에 반대하여 에너지를 저장하고 반대로 일정한 전류를 전달하려는 성질을 갖습니다. 버크 전류 레귤레이터의 기본 동작은 두 가지 모드로 나눌 수 있습니다: ‘온 타임'(스위치가 켜져 있는 상태)과 ‘오프 타임'(스위치가 꺼져 있는 상태)입니다.
- ‘온 타임’: 스위치가 켜져 있을 때 인덕터는 전원으로부터 에너지를 받아 마그네틱 필드를 형성합니다. 이때 커패시터는 부하에 에너지를 공급합니다.
- ‘오프 타임’: 스위치가 꺼지면 인덕터에 저장된 에너지가 다이오드를 통해 커패시터로 방출되고, 이는 부하에 전력을 계속해서 공급합니다.
이러한 온/오프 과정은 매우 빠르게 지속적으로 일어나며(주파수는 kHz 단위로 측정), 이는 결과적으로 평균적인 전압 값을 낮추는 효과를 만들어냅니다. 전압과 전류의 평균값은 버크 회로에서 부하로 보내지는 실제 전력을 결정합니다. 사용자가 원하는 출력 전압을 얻기 위해 스위치의 온/오프 시간 비율을 조절하는 것을 ‘듀티 사이클'(Duty Cycle)이라고 합니다.
듀티 사이클의 계산
듀티 사이클(D)은 스위치가 켜져 있는 시간(Ton)과 전체 주기(T)의 비율로 정의됩니다.
\[ D = \frac{T_{\text{on}}}{T} \]
여기서 T는 스위치가 켜졌다 꺼지는 데 필요한 전체 시간, 즉 한 사이클의 기간이며, Ton은 스위치가 켜져 있어 인덕터에 에너지를 공급하는 시간을 나타냅니다. 듀티 사이클 D는 0과 1 사이의 값으로, 이 값이 클수록 출력 전압은 낮아집니다.
버크 전류 레귤레이터의 장점
버크 전류 레귤레이터는 많은 장점이 있습니다. 가장 주목할 만한 것은 그 효율성입니다. 변압기를 사용하는 선형 전압 레귤레이터에 비해 열 소모가 훨씬 적기 때문에 배터리 수명을 연장하고 에너지 비용을 절감할 수 있습니다. 또 다른 중요한 점은 이 장치의 스위칭 동작으로 인해 예상할 수 있는 출력 전압의 높은 정확성과 조절 가능성입니다. 또한, 버크 레귤레이터는 경량이고 컴팩트한 디자인을 가능하게 해 전자 제품의 전반적인 크기와 무게를 줄일 수 있게 합니다.
최종적으로, 버크 전류 레귤레이터를 이해하고 활용하는 것은 모바일 기기의 배터리 관리 및 에너지 효율성 향상에 꼭 필요합니다. 공학과 전자학을 공부하는 학생들에게 이러한 전자기적 원리의 기본을 이해하고 적용하는 능력은 미래의 혁신을 이끌어 가는 데 중요한 기초를 마련해 줍니다.
