방사형 리드 퓨즈는 과전류로부터 회로를 보호하는 소형 전자 부품으로, 내부의 퓨즈선이 과열 시 녹아 끊어져 안전을 제공합니다.

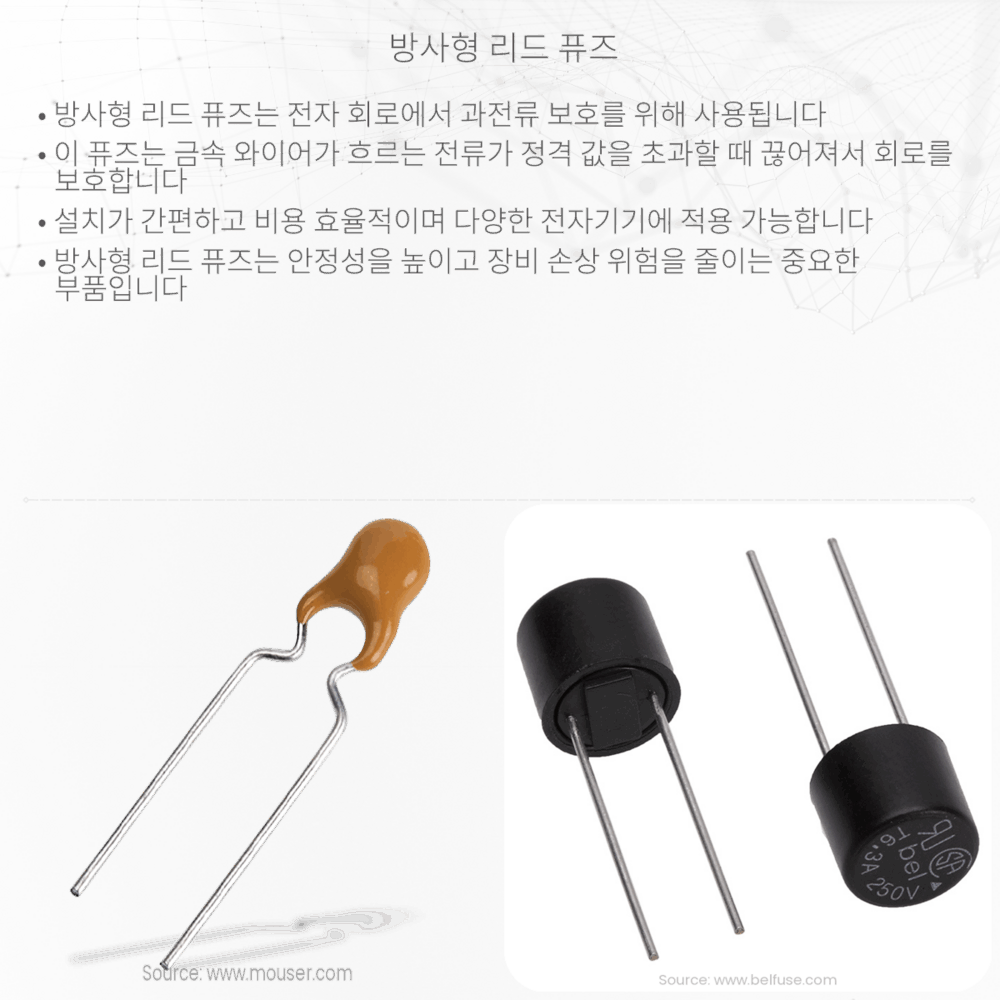

방사형 리드 퓨즈의 이해
전기와 자기 현상은 우리 주변의 다양한 기술적 장치들에서 매우 중요한 역할을 합니다. 특히, 전기 회로를 보호하는 데에는 다양한 유형의 퓨즈가 사용되며, 이러한 퓨즈 중 하나가 바로 방사형 리드 퓨즈입니다.
방사형 리드 퓨즈는 전기 회로에 연결될 때 방사형으로 배치되는 리드(금속선)를 가진 퓨즈로서, 과전류로부터 회로를 보호하는 데 주로 사용됩니다. 그 구조와 방사형 리드가 어떻게 회로를 보호하는지 알아보겠습니다.
방사형 리드 퓨즈의 작동 원리
방사형 리드 퓨즈는 회로에서 흐르는 전류가 정격 전류를 초과할 경우, 과열에 의해 내부의 퓨즈선이 녹아 끊어지도록 설계되어 있습니다. 이런 원리를 통해 과도한 전류가 전자 부품에 손상을 주는 것을 방지할 수 있습니다.
- 정격 전류(Rated Current): 전기적 부하가 안전하게 견딜 수 있는 최대 전류입니다.
- 차단 용량(Breaking Capacity): 퓨즈가 끊어지기 전까지 견딜 수 있는 최대 전류 값입니다.
퓨즈의 동작은 I2t (암페어-시간 제곱)에 관한 값으로도 표현됩니다. 이는 퓨즈가 끊어지기 전에 통과할 수 있는 에너지의 총량을 나타내며, 단위는 A2s 입니다.
방사형 리드 퓨즈의 구성요소
기본적인 방사형 리드 퓨즈는 금속 캡, 퓨즈 선 및 유리 혹은 세라믹으로 이루어진 하우징으로 구성되어 있습니다. 정격 전류보다 높은 전류가 통과할 때, 퓨즈선이 녹아서 회로가 끊어지게 됩니다. 이렇게 하여, 과전류로 인한 회로의 손상을 예방합니다.
- 금속 캡: 퓨즈의 양끝에 위치하며 전기 연결을 제공합니다.
- 퓨즈 선: 정격 전류 이상을 감지하면 녹아서 끊어집니다.
- 하우징: 퓨즈 선을 보호하고 끊어질 때 생성되는 아크로부터 주변을 보호합니다.
퓨즈의 선택과 적용
정확한 퓨즈 선택은 매우 중요합니다. 너무 낮은 정격 전류의 퓨즈를 선택하면, 정상적인 조건에서도 쉽게 끊어질 수 있습니다. 반대로 너무 높은 정격 전류의 퓨즈를 선택하면, 필요할 때 회로를 보호하지 못하고 과전류가 흐를 수 있습니다. 따라서 퓨즈의 정격 전류는 운용되는 회로의 최대 전류에 맞추어 적절히 선택되어야 합니다.
방사형 리드 퓨즈는 일반적으로 소형 전자기기 또는 PCB(Printed Circuit Board) 회로 보호에 사용됩니다. 소형화와 효율성이 중요시되는 현대의 전자 기기에서 방사형 리드 퓨즈는 그 중요성이 갈수록 증가하고 있습니다.
이해하기 쉽고 견고하며 신뢰성 있는 전기 회로의 보호 장치인 방사형 리드 퓨즈. 전기공학을 공부하는 이들 뿐만 아니라, 일상생활에서 사용되는 전자기기에 대한 이해를 높이고자 하는 사람들에게도 중요한 개념입니다.
