반구형 공진자 자이로스코프(HRG)에 대한 통찰을 제공하며, 고정밀 운동 측정에 사용되는 원리와 구조, 진동과 코리올리 효과 적용방식을 설명합니다.
반구형 공진자 자이로스코프의 원리
반구형 공진자 자이로스코프(Hemispherical Resonator Gyroscope, HRG)는 세심한 운동 측정을 위한 고정밀 장비입니다. 이 자이로스코프는 항공, 우주, 군사 산업에서 주로 사용되며, 비행체의 방향을 정밀하게 측정할 수 있는 장점을 가지고 있습니다. 반구형 공진자 자이로스코프의 기본 원리는 전기와 자기 현상을 이용해, 운동 상태에 따른 반응을 측정하는 것입니다.

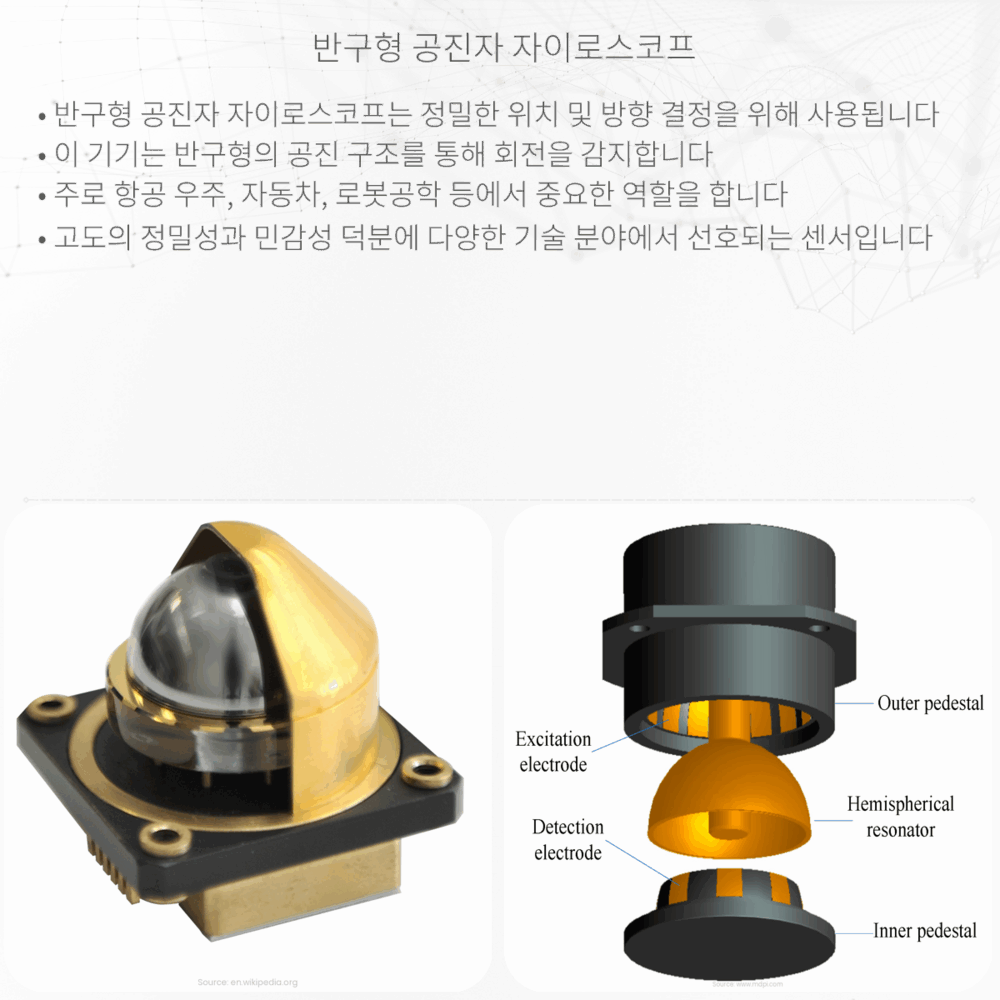

반구형 공진자 자이로스코프의 구조
HRG는 이름에서 알 수 있듯이, 반구 모양의 공진자를 핵심 부품으로 사용합니다. 이 반구는 보통 석영과 같은 압전 재료로 만들어지며, 전기 신호를 받았을 때 진동하도록 설계됩니다. 진동 주파수는 매우 정확하며, 이를 통해 자이로스코프는 회전 운동을 측정할 수 있습니다.
공진과 진동 모드
HRG에서 석영 반구는 미세하게 제어된 전기 신호를 받아 특정한 진동 모드로 공진하게 됩니다. 이 때 발생하는 진동은 ‘와인글라스 모드’라고 불리며, 회전에 따라 진동의 특성이 달라집니다. 코리올리 효과(Coriolis effect) 때문에, 장치가 회전할 때 진동 모드에 변화가 생겨 코리올리 힘을 발생시킵니다. 이 변화는 광학적, 전기적 방법으로 측정될 수 있습니다.
코리올리 효과
코리올리 효과는 회전하는 참조계 내에서 움직이는 물체에 작용하는 가상의 힘입니다. HRG는 이 코리올리 효과를 이용하여 회전 속도를 측정합니다. 반구형 공진자가 회전하고 있을 때, 코리올리 효과로 인한 힘이 공진자에 직교하는 방향으로 발생합니다. 이 힘은 공진자의 진동 패턴을 변화시키며, 이 변화는 결국 회전 속도에 대한 정보로 변환됩니다.
반구형 공진자 자이로스코프의 장점
- 고정밀도: HRG는 매우 정확한 진동 주파수를 가지고 있어 회전 측정에서 고정밀도를 제공합니다.
- 안정성: 반구형 공진자는 온도 변화나 기계적인 충격에도 진동 특성이 일정하게 유지되므로, 안정적인 성능을 보장합니다.
- 장수명: HRG는 이동하는 부품이 거의 없어 기계적 마모가 적고, 장기간 동안 사용할 수 있습니다.
- 소형화와 경량화: 작고 가벼우며, 다른 자이로스코프 대비 공간을 적게 차지하며, 휴대성이 좋습니다.
결론
반구형 공진자 자이로스코프는 전기와 자기의 상호작용 원리를 이용해 상대적인 회전을 감지할 수 있는 섬세한 장치입니다. 이러한 원리와 구조로 인하여, HRG는 항공과 우주 분야에서 중요한 역할을 합니다. 과학기술이 발전함에 따라, HRG와 같은 기술은 더욱더 필수적인 부분으로 자리잡아, 미래의 자동차, 로봇 공학, 항법 등 다양한 산업 분야에서 사용될 것입니다.
