모터 콘택터에 대한 포괄적인 안내서: 원격 제어, 안전한 전기 회로 조작, 회로 보호 기능 및 선택과 적용 방법을 포함한 기본 이해.
모터 콘택터의 기본 이해
모터 콘택터는 전기 모터를 원격 제어하는 데 사용되는 전기 장치입니다. 주로 산업 자동화 및 제어 시스템에서 찾을 수 있는 모터 콘택터는 대전류를 켜고 끄는 스위치의 역할을 합니다. 모터 콘택터의 핵심 목적은 고전력의 전기 회로를 작은 제어 신호를 사용하여 안전하게 조작하는 것입니다. 이것은 모터의 시작과 정지, 방향의 변경 또는 속도의 조절 등을 위해 필수적인 기능입니다.
모터 콘택터의 기능
- 원격 제어: 콘택터를 사용하면 작업자가 모터 옆에 있지 않아도 멀리서 모터를 켜고 끌 수 있습니다.
- 안전: 콘택터는 고전압을 직접 다루지 않기 때문에 전기적 충격의 위험 없이 회로를 제어할 수 있도록합니다.
- 회로 보호: 과부하 보호 기능이 내장된 콘택터를 사용하면 모터나 회로가 손상되는 것을 방지할 수 있습니다.
모터 콘택터의 주요 부품
- 코일: 제어 회로에 연결되며, 전류가 흐르면 코일 안에서 전자기장을 생성합니다.
- 접점: 코일에 의해 생성된 자기장이 접점을 당겨 주회로를 개폐시킵니다. 일반적으로 주접점(main contacts)과 보조접점(auxiliary contacts)로 나뉩니다.
- 은행 접점(Arc chute): 접점을 개폐할 때 발생할 수 있는 아크(전기적 불꽃)를 안전하게 제거합니다.
- 스프링: 코일의 전자기장이 사라지면 스프링이 접점을 원래 위치로 돌려놓아 회로를 끊습니다.
모터 콘택터의 동작 원리

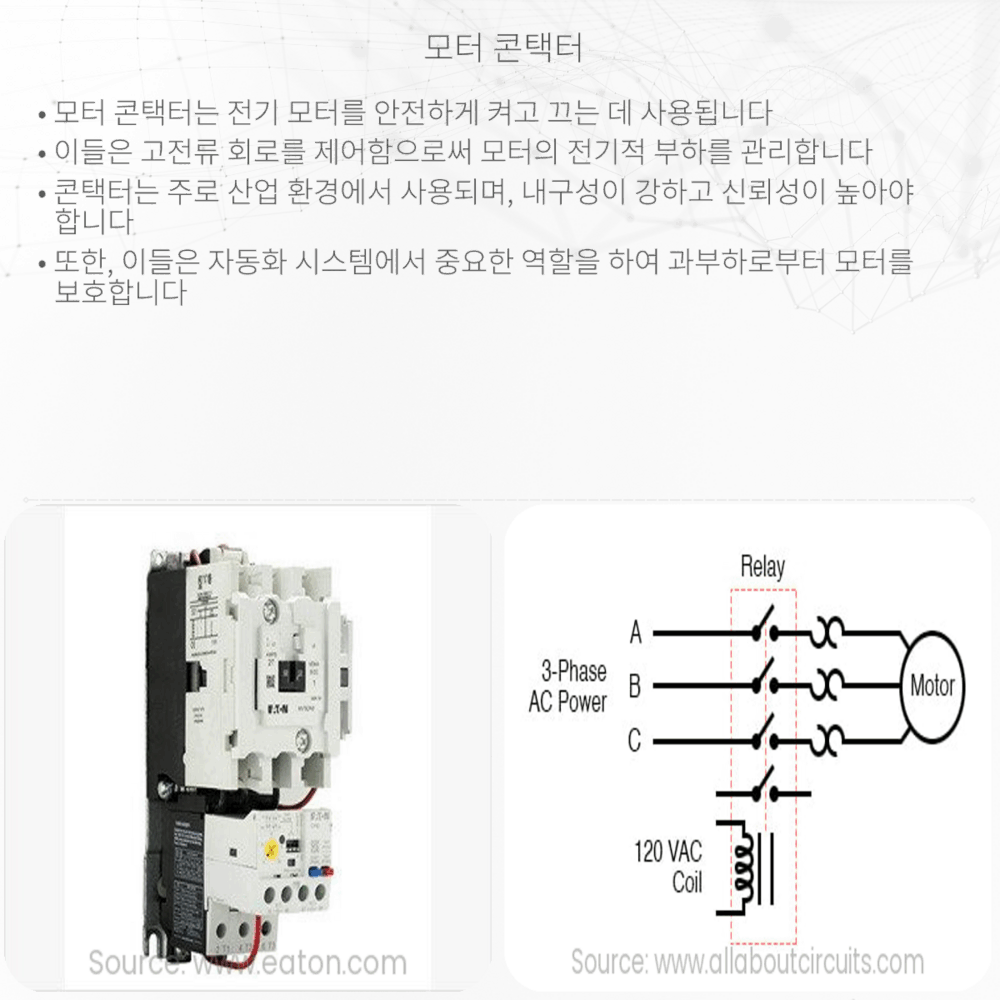

모터 콘택터의 코일에 제어 전압이 인가되면 코일 내에서 자기장이 생겨 접점을 이끌어 당깁니다. 이렇게 접점이 닫히면 전력 회로가 완성되어 모터에 전력이 공급됩니다. 반대로 제어 전압을 제거하면 코일의 자기장이 사라지고, 스프링에 의해 접점이 분리되어 회로가 끊어집니다. 이 과정을 통해 모터의 가동 및 정지가 제어됩니다.
콘택터의 선택과 적용
모터를 위한 콘택터를 선택할 때는 몇 가지 중요한 사항을 고려해야 합니다. 먼저, 모터의 정격 전류 및 전압에 맞는 콘택터를 선택해야 합니다. 또한 스위칭 주파수(모터를 켜고 끄는 빈도수), 전기적 수명, 기계적 수명 등의 요소도 고려해야 합니다. 이러한 요인들은 콘택터의 성능과 안전성 그리고 수명에 직접적인 영향을 미칩니다.
결론
모터 콘택터는 자동화 및 제어 기술에서 빼놓을 수 없는 중요한 부품입니다. 적절한 콘택터를 선택하고 이를 올바르게 사용함으로써, 모터 및 전기 시스템을 보호하고 효율적으로 운영할 수 있습니다. 모터 콘택터를 통해 우리는 전기가 주는 편리함과 함께 안전성과 경제성도 확보할 수 있습니다.
