마이크로파 전력 결합기는 신호의 효율적 결합 및 분배를 위한 장치로 통신 및 레이더 시스템에 필수적입니다.

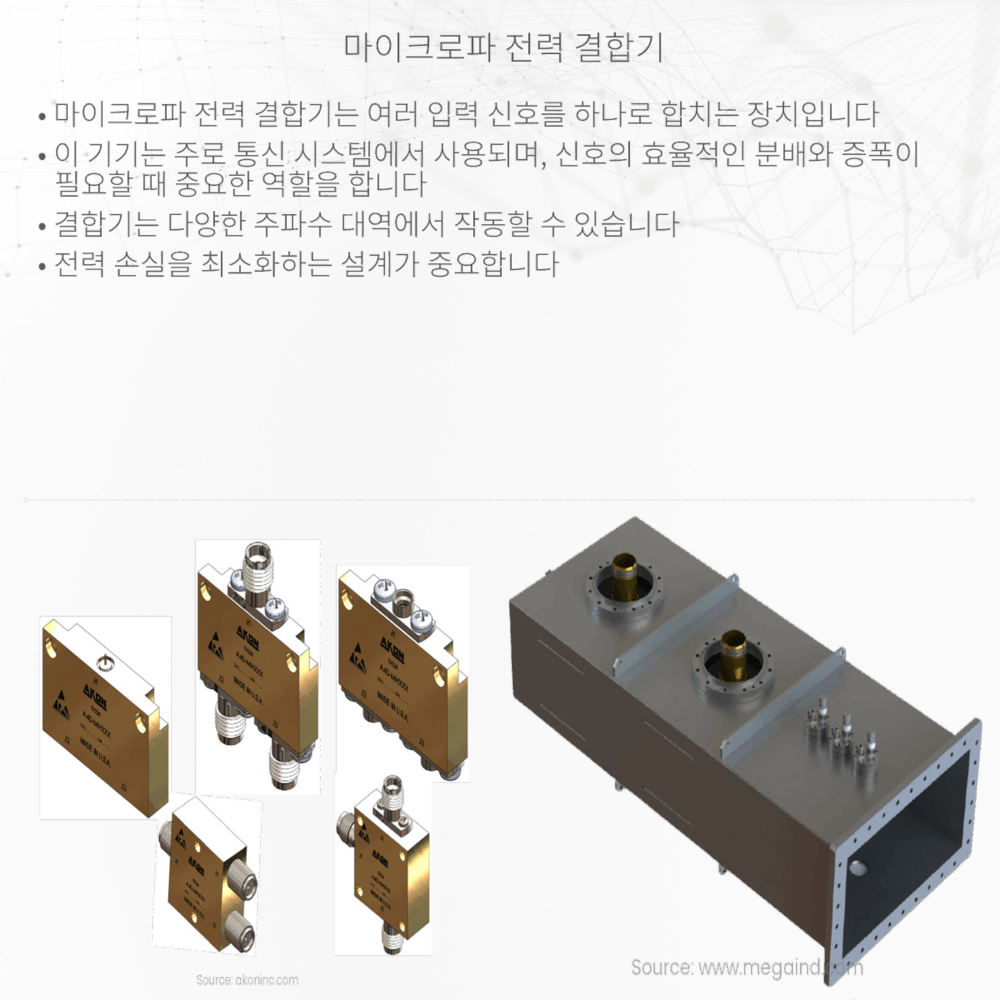

마이크로파 전력 결합기 소개
마이크로파 전력 결합기는 마이크로파 신호를 효율적으로 결합하고 분배하는 장치입니다. 이 기술은 무선통신, 레이더, 위성통신 및 다양한 마이크로파 실험에서 중요한 역할을 합니다. 마이크로파 결합기는 전력을 분배하는 동시에 특정 경로로 신호를 조절할 수 있도록 설계되었습니다. 이러한 결합기는 흔히 마이크로파의 주파수 범위인 300MHz에서 300GHz 사이에서 작동합니다.
마이크로파 전력 결합기의 원리
마이크로파 전력 결합기의 기본 원리는 전기와 자기장의 상호작용에 기반합니다. 전자기파인 마이크로파는 전기장(E-필드)과 자기장(H-필드)으로 구성되어 있는데, 이 두 필드는 수직 방향으로 서로 직교하며 전파됩니다. 결합기 내부의 특정 구조, 예를 들어 도파관, 마이크로스트립 라인, 또는 동축 케이블은 이러한 전자기파를 분배하고 결합하는 역할을 합니다.
마이크로파 전력 결합기의 종류
- 방향성 결합기(Directional Coupler): 방향성 결합기는 입력 전력의 일부를 다른 포트로 방향성 있게 결합시키는 장치입니다. 이 결합기는 주로 신호의 강도를 측정하거나 두 신호를 결합할 때 사용됩니다. 방향성 결합기의 중요한 특징 중 하나는 반사되는 신호를 측정하여 SWR(정재파비)나 반사 손실을 계산할 수 있다는 점입니다.
- 하이브리드 결합기(Hybrid Coupler): 하이브리드 결합기는 90도 또는 180도 위상 차이를 갖는 두 신호를 결합합니다. 이 결합기 종류는 위상 배열 안테나나 밸런스드 앰프 설계에 필수적입니다.
- 파워 디바이더(Power Divider): 파워 디바이더는 입력 신호를 동일한 위상과 크기로 여러 출력 포트에 분배합니다. 이 장치는 신호 분배가 중요한 응용에서 사용되며, 동일한 전력의 신호를 여러 안테나로 분배해야 할 때 유용합니다.
마이크로파 전력 결합기는 이와 같은 종류 외에도 다양한 형태와 목적으로 설계될 수 있습니다. 각각의 신호 경로는 특정 임피던스를 갖고 있어야 하며, 그 값은 일반적으로 50Ω 또는 75Ω입니다. 결합기를 통해 신호의 결합 또는 분배를 진행할 때, 이 임피던스 일치는 신호의 반사를 최소화하고 전달 효율을 극대화하는 데 중요한 역할을 합니다.
마이크로파 전력 결합기의 주요 파라미터
전력 결합기를 선택할 때 고려해야 할 주요 파라미터에는 결합도(Coupling Factor), 주파수 범위(Frequency Range), 삽입 손실(Insertion Loss), VSWR(Voltage Standing Wave Ratio), 격리(Isolation) 및 위상 정확도(Phase Accuracy)가 있습니다. 이 파라미터들은 결합기의 성능을 결정하며, 특정 응용에 적합한 결합기를 선택하는 데 중요한 기준이 됩니다.
마이크로파 전력 결합기의 실용적 응용
마이크로파 전력 결합기는 다양한 전자기기와 시스템에서 핵심적인 역할을 수행합니다. 예를 들어, 이동통신에서는 여러 안테나 경로로의 신호분배를 위해 파워 디바이더가 사용됩니다. 또한, 스펙트럼 분석기와 같은 테스트 장비에서 신호의 세기를 측정하기 위한 기준으로 방향성 결합기가 필히 요구됩니다. 위성 통신 시스템에서는 안테나의 위상 배열을 정교하게 조절하기 위해 하이브리드 결합기가 사용되는 경우도 있습니다.
게다가, 의료 분야에서의 진단 이미징 기기나 관세 보안 검사에서 사용되는 스캐너 시스템 등 고주파를 이용한 첨단 기술의 다양한 응용에도 결합기가 적용됩니다. 이처럼 결합기는 실생활에서 매우 유용하며 사람들의 생활 편의성을 향상시키는 데 기여하고 있습니다.
시장에서 마이크로파 전력 결합기를 선택할 때
마이크로파 전력 결합기를 구매할 때는 주요 파라미터 외에도 제조사의 신뢰성, 제품의 내구성, 그리고 지원되는 기술 지원을 고려해야 합니다. 고품질의 결합기는 시스템의 전반적인 성능과 신뢰도를 높이며, 장기적인 관점에서 볼 때 초기 비용을 절감할 수 있습니다. 따라서 사용자는 자신의 시스템 요구 사항과 예산에 맞는 최적의 결합기를 선택하는 데 주의를 기울여야 합니다.
결론
마이크로파 전력 결합기는 마이크로파 신호의 결합 및 분배를 통해 일상의 다양한 기술 및 응용 분야에서 중요한 역할을 하고 있습니다. 이 기기들의 섬세한 설계는 우리가 사용하는 많은 현대적 서비스와 장치의 기능을 가능하게 하며, 통신에서 보안 시스템에 이르기까지 다방면에서의 뛰어난 장점을 제공합니다. 우리가 마이크로파 결합기의 종류, 원리, 주요 파라미터를 이해할 때, 우리는 이러한 기술이 어떻게 우리의 삶에 깊이 통합되어 있는지 더욱 잘 알 수 있습니다. 이 지식을 바탕으로, 사용자들은 자신의 필요에 가장 적합한 전력 결합기를 선택하여 최상의 시스템 성능을 확보할 수 있을 것입니다.
