마이크로스트립 안테나 기초
마이크로스트립 안테나는 그 이름에서 알 수 있듯이 매우 얇은 금속 스트립으로 제작된 안테나입니다. 이 안테나 종류는 그 구조가 단순하고, 크기가 작으며, 무게가 가벼워서 휴대용 전자기기나 위성 통신, 레이더 시스템 등 다양한 분야에서 널리 사용됩니다. 또한, 이 안테나는 생산 비용도 비교적 저렴하여 경제적인 면에서도 이점이 큽니다. 마이크로스트립 안테나는 전자기파를 송수신하는 역할을 하며, 특정 주파수 대역에서 적절하게 작동하도록 설계됩니다.

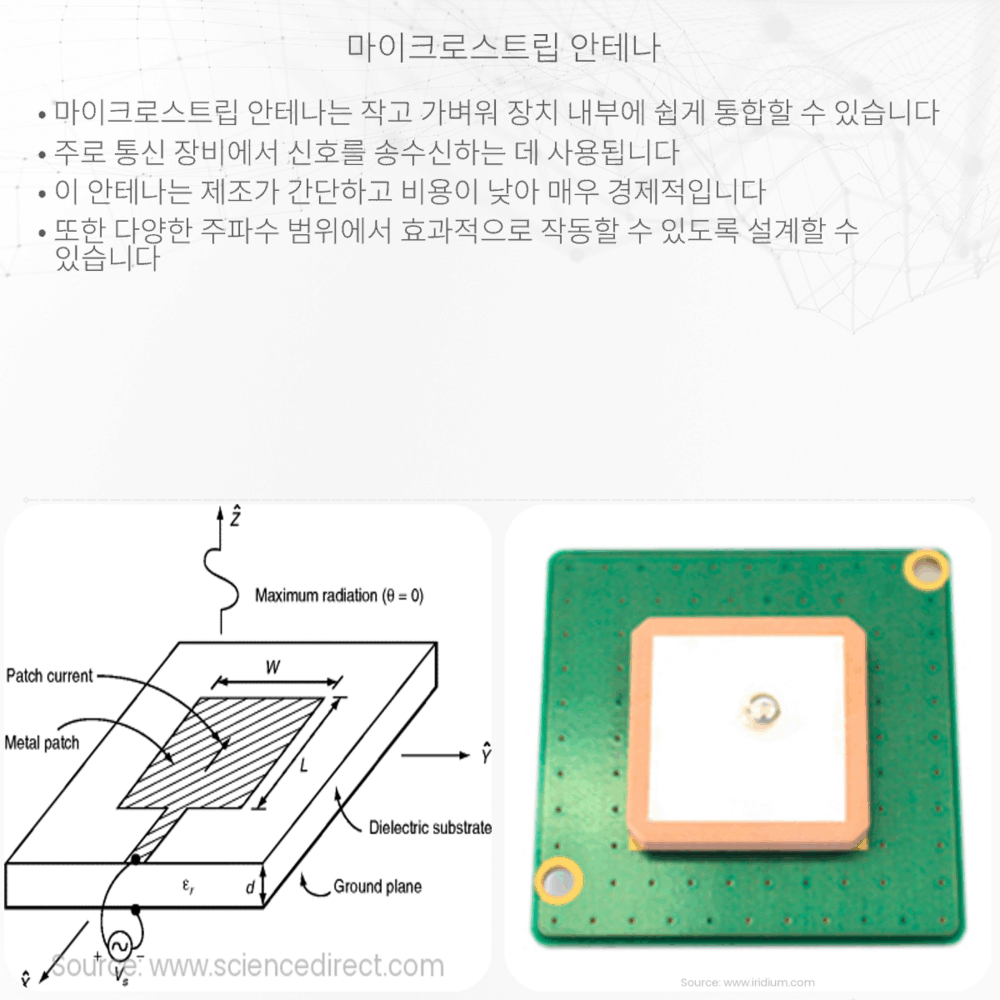

마이크로스트립 안테나의 구성
마이크로스트립 안테나는 주로 세 부분으로 구성됩니다. 첫 번째는 금속 패치라고 불리는 방사체, 두 번째는 절연체 역할을 하는 기판, 그리고 세 번째는 지면 평판입니다. 방사체는 전자기파를 송수신하는 주된 부분이며, 기판은 방사체와 지면 평판 사이의 절연체로, 전자기파의 손실을 줄여줍니다. 지면 평판은 안테나의 전자기적 특성에 영향을 주며, 안테나의 전반적인 성능에 중요한 역할을 합니다.
마이크로스트립 안테나의 작동 원리
마이크로스트립 안테나의 작동 원리는 전자기 이론과 밀접한 관련이 있습니다. 패치에 전류가 흐르면 전자기파가 발생합니다. 이 전자기파는 기판과 지면 평판 사이에서 반사되어 특정 방향으로 방사됩니다. 마이크로스트립 안테나는 공진기와 유사하게 작동하며, 안테나의 크기와 형태, 재질은 공진 주파수와 방사 패턴에 영향을 줍니다. 일반적으로 마이크로스트립 안테나는 높은 임피던스를 가지며, 이를 저항하거나 매칭하여 효율적으로 동작할 수 있도록 설계해야 합니다.
마이크로스트립 안테나의 장단점
- 장점: 마이크로스트립 안테나는 작고 가벼우며, 많은 전자기기에 적용하기 쉽습니다. 저렴한 가격으로 대량 생산할 수 있으며, 위성통신, 모바일 디바이스, GPS 시스템 등에서 유용하게 사용됩니다.
- 단점: 하나의 주요한 제한은 상대적으로 좁은 주파수 대역에서만 효과적으로 작동한다는 것입니다. 또한 높은 주파수에서는 다른 유형의 안테나에 비해 손실이 더 클 수 있습니다.
마이크로스트립 안테나의 응용 분야
마이크로스트립 안투리 방식의 안테나는 특히 휴대전화, 위성 통신, 무선 LAN, GPS 수신기 등에 사용됩니다. 그리고 최근에는 스마트 웨어러블 기기와 같은 분야에서도 그 중요성이 증가하고 있습니다. 기술이 발전함에 따라 이러한 안테나는 더욱 작고 효율적으로 설계될 것이며, 이는 미래에 다가올 무선 통신 시대에 있어 매우 중요한 역할을 할 것입니다.
마이크로스트립 안테나는 전자기학의 기본 원리를 이해하는 데 아주 좋은 예입니다. 이러한 안테나를 통해 우리는 공학에서 이론과 실제의 만남을 볼 수 있습니다. 복잡한 수학적 계산 없이도 이러한 기본적인 개념을 누구나 이해할 수 있게 하여, 보다 많은 사람이 이 고도의 기술에 흥미를 느끼기를 바랍니다.
