리드 스위치 근접 센서의 원리 및 기능에 대해 알아보며, 자기장 반응하여 전기회로를 제어하는 간단한 구조와 다양한 장점을 설명합니다.
리드 스위치 근접 센서란 무엇인가?
전기와 자기의 세계에서, 리드 스위치 근접 센서는 간단하면서도 매우 효과적인 구성 요소입니다. 리드 스위치는 두 개의 연성 금속 리드로 구성되어 있는데, 이들은 유리 캡슐 내부에 밀봉되어 있습니다. 자기장이 인접할 때 이 리드들이 서로 접촉하면서 스위치가 ‘켜지는’ 현상을 이용합니다. 이러한 성질 덕분에 리드 스위치는 각종 센서와 스위치로 널리 활용됩니다.

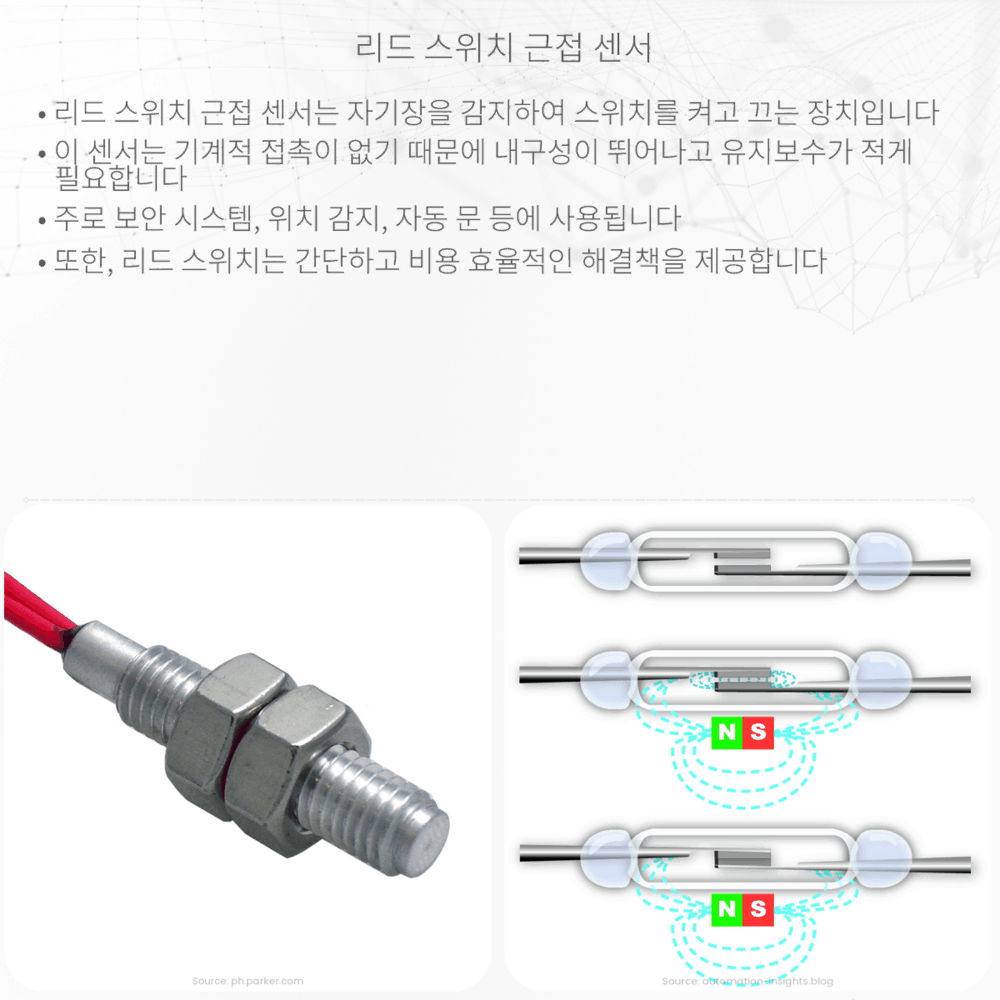

리드 스위치의 작동 원리
리드 스위치의 기본적인 작동 원리는 자기장의 존재에 반응하여 전기 회로를 열거나 닫는 것입니다. 스위치 내부의 두 금속 리드는 통상적으로 떨어져 있으며, 외부에서 자기장이 가해지면 금속 리드가 서로 당겨져 접촉하게 됩니다. 이때 회로가 연결되어 전기가 흐르게 되며, 자기장이 제거되면 리드는 다시 원래의 위치로 돌아가 회로를 차단합니다.
근접 센서로서의 리드 스위치
리드 스위치는 자기장을 감지하는 능력 때문에 단순한 스위치를 넘어서 근접 센서로도 사용됩니다. 예를 들어, 문이나 창문에 끼워져 있을 때 자석이 리드 스위치에 근접하면 회로가 닫히게 되어, 개폐 여부를 확인할 수 있게 됩니다. 마찬가지로 산업 현장에서는 기계 부품의 위치 확인, 속도 측정 등과 같이 정밀한 감지가 필요한 상활에서도 리드 스위치 근접 센서가 활용됩니다.
리드 스위치의 장점
- 단순한 구조: 리드 스위치는 매우 단순한 구조로 되어 있어 제작이 쉽고 비용이 낮습니다.
- 낮은 전력 소모: 리드 스위치는 작동시킬 때 극히 낮은 전력만을 필요로 하며, 유휴 상태에서는 전력을 소모하지 않습니다.
- 긴 수명: 기계적 마모가 없는 디자인 덕분에 리드 스위치는 수백만 번의 작동이 가능하며, 매우 긴 수명을 자랑합니다.
- 강한 환경 내성: 리드가 유리로 밀봉되어 있어 먼지, 습기, 화학 물질로부터 보호받으므로 환경 변화에 강합니다.
리드 스위치의 활용 분야
리드 스위치는 다양한 산업에서 다양한 방식으로 활용됩니다. 일상 생활에서는, 자동차의 도어 락 시스템이나 냉장고의 문이 닫혀 있는지 확인하는 데 쓰입니다. 보안 시스템에서는 창문이나 문이 열렸는지 감지하는 센서로 이용되며, 디지털 멀티미터와 같은 측정 기기에도 찾아볼 수 있습니다.
산업 분야에서는 생산 라인의 정밀한 부품 배치 확인이나 로봇 기술에서 위치를 제어하는 데 쓰입니다. 이외에도 자동차의 백미러 포지셔너, 펌프와 모터의 회전 검출 등에 사용되며, 심지어 우주 항공 분야에서도 그 안정성과 내구성 때문에 중요한 역할을 합니다.
결론
리드 스위치는 그 구조가 간단하면서도 다양한 기능을 수행할 수 있어서 공학의 여러 분야에서 중추적인 역할을 합니다. 이 작은 부품 하나가 우리의 생활과 산업 전반에 걸쳐 안전과 효율성을 높이는 데 기여한다는 사실은 매우 놀랍습니다. 리드 스위치의 발명은 단순함이 어떻게 복잡한 문제를 해결할 수 있는지를 보여주는 완벽한 예시이며, 이를 통해 무궁무진한 가능성을 가진 기술의 발전을 더욱 기대하게 만듭니다.
교육적인 측면에서 볼 때, 리드 스위치는 물리학과 공학의 원리를 배우는 학생들에게 훌륭한 학습 도구가 될 수 있습니다. 이 소박한 장치를 통해 자기장의 특성과 전기 회로 작동의 기초를 이해할 수 있으며, 실제 세계의 문제를 해결하는 데 어떻게 적용되는지를 배울 수 있습니다. 마지막으로, 우리는 이 리드 스위치가 나타내는 단순함의 힘을 기억하며, 복잡한 현대 기술 속에서도 가장 기본적인 원리가 얼마나 중요한지를 다시금 인식해야 할 것입니다.
