레이더 시스템의 작동 원리와 구성 요소를 설명하고, 레이더 방정식 소개와 함께 다양한 응용 분야를 살펴봅니다.
레이더 시스템의 기본 원리

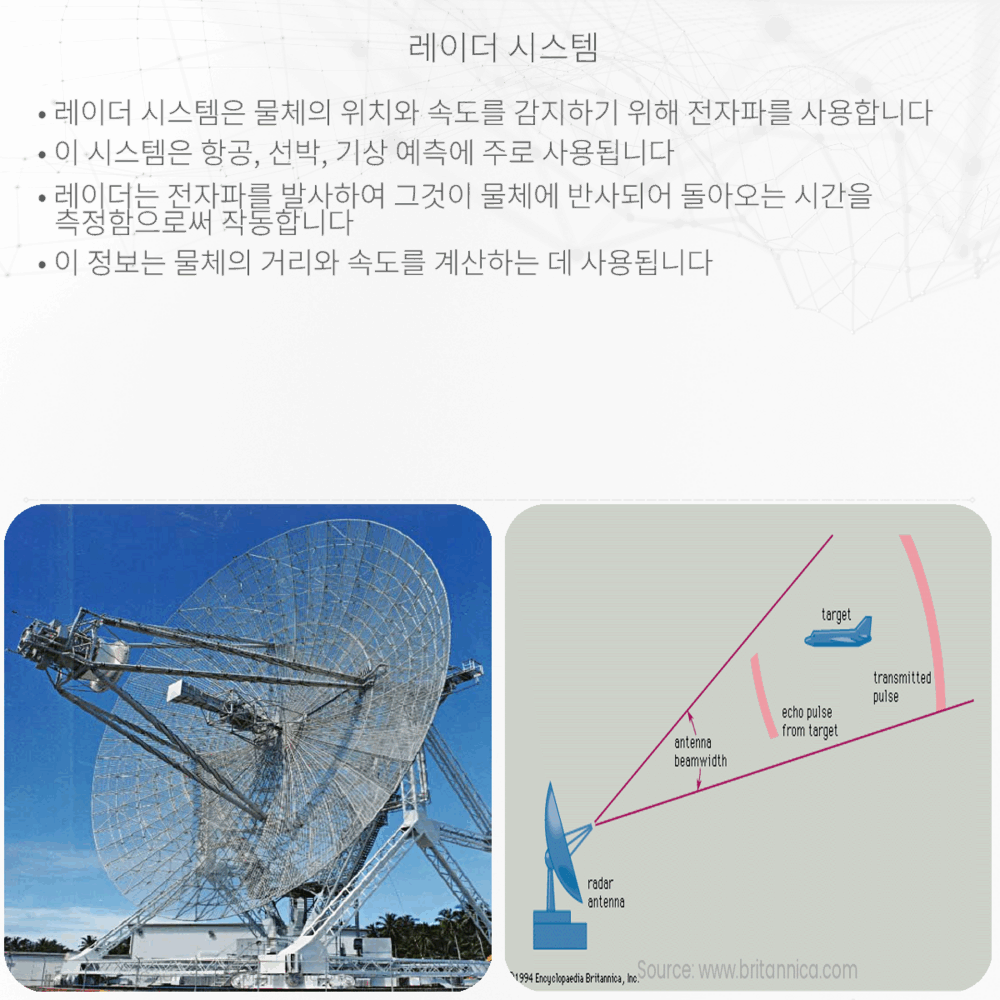

레이더(Radar)는 ‘Radio Detection And Ranging’의 약자로, 무선 전파를 이용하여 물체의 위치, 속도, 방향 등의 정보를 얻는 시스템입니다. 레이더의 기본 원리는 매우 간단합니다: 레이더는 무선 전파를 발사하고, 이 전파가 물체에 부딪혀 반사되어 돌아오는 시간을 측정하여 물체의 거리를 계산합니다.
레이더 시스템의 주요 구성 요소
- 송신기(Transmitter): 고주파 전파를 생성하여 외부로 방출합니다.
- 수신기(Receiver): 반사된 전파를 수신하여 처리합니다.
- 안테나(Antenna): 전파를 발사하고 수신하는 역할을 합니다.
- 표시 장치(Display): 수신된 정보를 시각화하여 제공합니다.
레이더 방정식
레이더 방정식은 반사된 전파의 세기를 결정하는 요소들을 관계 지어줍니다:
\[ P_r = \frac{{P_t * G_t * G_r * \sigma * \lambda^2}}{{(4\pi)^2 * R^4}} \]
여기서,
- \( P_r \) : 수신된 전파의 파워
- \( P_t \) : 송신된 전파의 파워
- \( G_t \) : 송신 안테나의 이득
- \( G_r \) : 수신 안테나의 이득
- \( \sigma \) : 반사 단면적(Radar Cross Section, RCS)
- \( \lambda \) : 전파의 파장
- \( R \) : 물체까지의 거리
레이더 다양한 응용
레이더 시스템은 다양한 분야에서 중요한 역할을 합니다:
- 군사 분야: 적의 비행기, 미사일, 선박 등을 감지합니다.
- 항공 교통 관제: 항공기의 위치와 속도를 파악하여 안전한 항로 유지에 기여합니다.
- 기상학: 강우, 폭풍, 기타 기상 현상을 추적합니다.
- 자동차: 충돌 방지와 자동 주차 시스템에 활용됩니다.
결론
레이더 시스템은 현대 기술 사회에서 불가결한 도구로, 우리의 안전과 환경을 이해하는 데 큰 기여를 합니다. 전파를 이용한 이 효율적인 감지 방식은 앞으로도 끊임없이 발전해 나갈 것이며, 더욱 다양한 분야에 응용될 가능성을 지닙니다.
