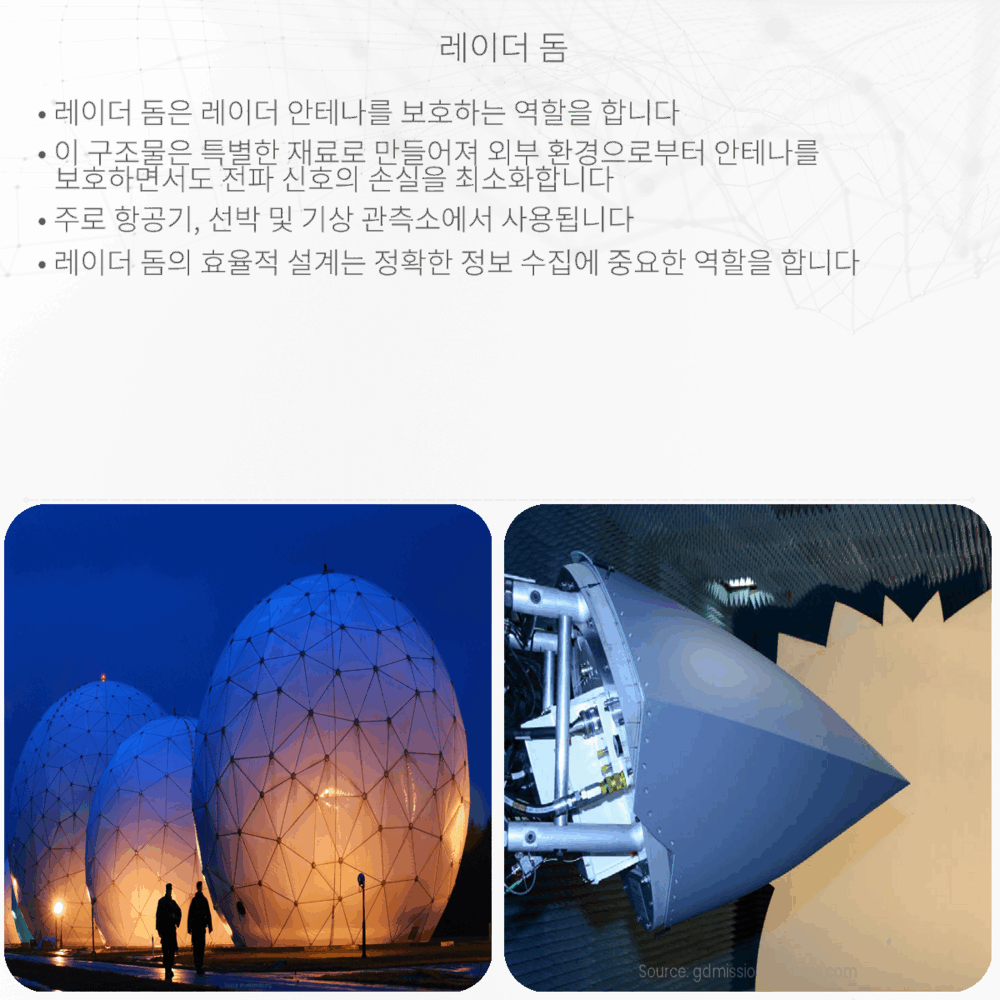

레이더 돔은 전자파를 효과적으로 통과시키는 구조로, 안테나 보호 및 신호 감쇠 최소화에 핵심적인 역할을 하는 기술입니다.
레이더 돔의 원리와 기능
레이더라는 단어는 ‘Radio Detection And Ranging’의 약자로, 물체의 위치나 속도를 파악하는데 사용되는 전자기기입니다. 레이더 시스템은 라디오파나 마이크로웨이브를 이용한 전자파를 발사한 뒤, 그 반사파를 검출해서 대상의 거리, 속도, 방향과 같은 정보를 얻습니다. 이러한 레이더 시스템을 외부 환경으로부터 보호하고 그 성능을 극대화하기 위한 구조물이 바로 레이더 돔입니다.
레이더 돔의 구조와 역할
레이더 돔은 통상적으로 폴리머 재질 혹은 단열 재질로 만들어지며, 구(球)형이나 반구형의 형태를 지니고 있습니다. 이 돔은 레이더 안테나를 기상 조건, 먼지, 바람 등의 자연 환경과 새나 다른 외부 물체의 충돌로부터 보호하는 역할을 합니다. 또한, 레이더 돔은 전자파에 대해 투명해야 하므로, 레이더의 주파수에 따라 특별한 재료를 선택하여 제작되어야 합니다. 예를 들어, 마이크로웨이브 대역의 전자파를 사용하는 레이더의 경우, 해당 파장에서 전자파를 잘 통과시킬 수 있는 재료로 만 들어지게 됩니다.
레이더 돔의 전자기학적 특성
물질이 전자파를 통과하게 하는 특성은 그 재료의 ‘유전율(Dielectric Constant)’과 ‘손실률(Loss Tangent)’에 의해 결정됩니다. 유전율은 전자파가 매질을 통과할 때 속도를 얼마나 줄이느냐를 나타내는 값이고, 손실률은 매질을 통과하는 전자파가 얼마나 에너지를 잃으며 감쇠하는지를 나타내는 지표입니다.
- 높은 유전율을 가진 재료는 전자파의 속도를 더 많이 감소시키며, 이는 레이더 돔의 설계에 중요한 영향을 줍니다.
- 손실률이 낮은 재료는 전자파의 에너지 손실을 줄여주어 레이더 시스템의 감지 능력을 키울 수 있습니다.
레이더 돔의 재료 선택
선택한 재료가 레이더 돔의 기능에 적합함을 확신하기 위하여, 아래와 같은 특성이 고려되어야 합니다:
- 낮은 유전율과 손실률을 가진 재료 사용
- 기계적 강도 및 환경적 내구성이 좋은 재료
- 제작 비용 고려
- 레이더 시스템의 주파수 대역에 적합한 전자파 투과 특성
레이더 돔은 레이더 시스템의 중요한 부분으로 전자파의 영향을 최소화하고 기기를 보호하는 동시에 잘못된 신호를 방지하는 역할을 수행합니다. 현대의 많은 분야에서 레이더 돔은 군사, 항공, 해상 감시 등 다양한 용도로 사용되며, 그 기술의 발달과 함께 더욱 고도화되고 있습니다.
결국 레이더 돔은 전자기학의 기본 원리를 이해하고 적용함으로써, 레이더 기술의 성능을 극대화하는 데 중요한 역할을 하고 있다는 것을 알 수 있습니다. 이는 전자기학과 재료 과학의 결합이 어떻게 실제 세계의 문제를 해결하며, 우리의 안전과 효율성을 보장하는지를 잘 보여주는 예입니다.
