디지털 옴미터의 원리와 사용법을 상세히 설명하는 글로, 정확한 저항 측정과 전기공학 응용에 관한 정보를 제공합니다.

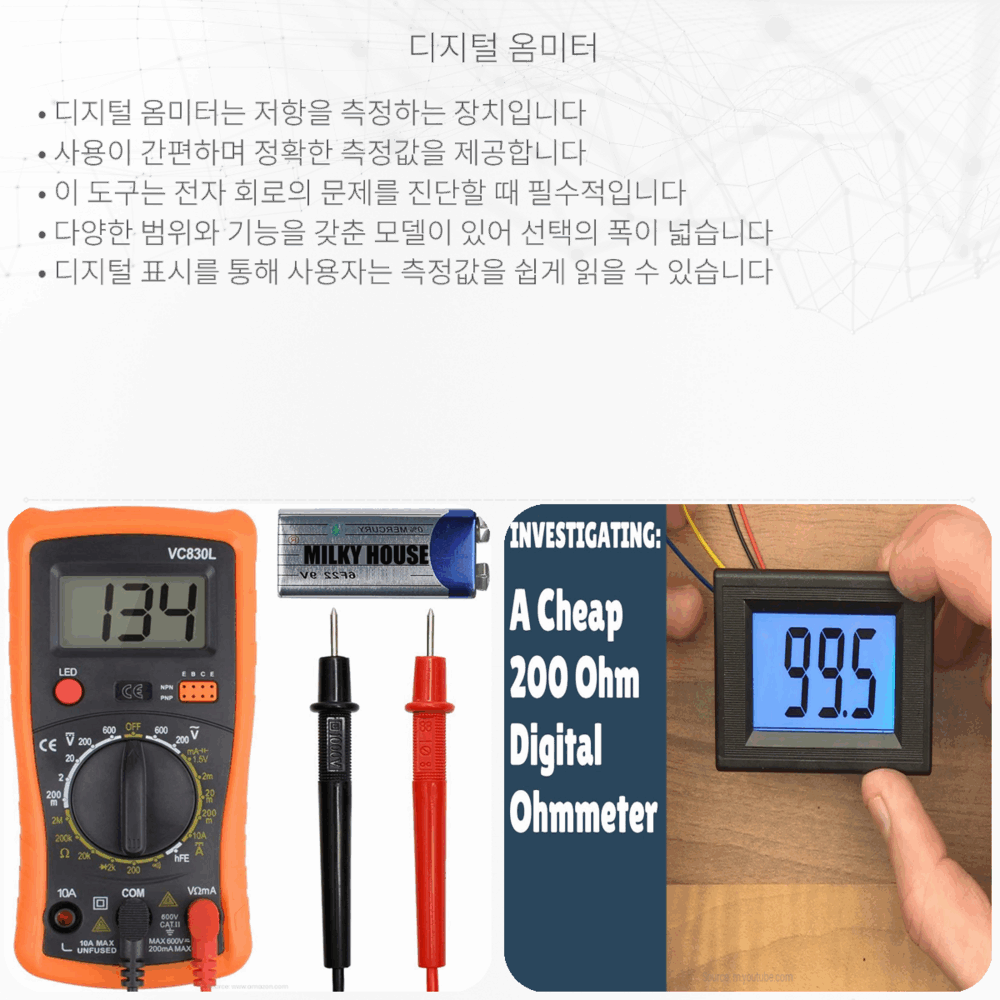

디지털 옴미터란?
디지털 옴미터는 저항, 전압 그리고 때때로 전류까지 측정할 수 있는 다기능 전기 측정기기입니다. ‘옴’은 저항의 단위로, 전기적 저항을 측정하는 데 사용되는 이름이며, ‘미터’는 측정기를 의미합니다. 이를 통합하여, 옴미터는 전기적 저항이 얼마인지를 측정하는 장치입니다.
디지털 옴미터의 원리
옴미터는 옴의 법칙을 기반으로 합니다. 옴의 법칙은 전압(V), 전류(I), 저항(R) 세 가지 기본적인 전기적 양에 관한 법칙으로, 이를 수학적으로 표현하면 V = I * R 입니다. 이 법칙은 저항을 찾기 위해 전압과 전류 값을 사용합니다. 디지털 옴미터는 알려진 작은 전류를 저항체에 흘려보내고, 저항체 양단에 가해지는 전압 차이를 측정하여 저항값을 계산합니다.
디지털 옴미터의 사용법
올바른 측정을 위해 다음 단계를 따르세요:
- 옴미터를 저항 측정 모드로 설정하세요.
- 테스트하려는 회로나 구성 요소의 전원을 꺼주세요.
- 테스트할 저항체의 두 단자에 옴미터의 두 개의 리드(검사선)를 연결하세요.
- 디지털 화면에서 직접 저항 값을 읽으세요.
대부분의 디지털 옴미터에는 자동 범위 조절 기능이 있어 사용자가 직접 범위를 설정하지 않아도 됩니다. 만약 수동으로 범위를 설정할 필요가 있다면, 대략적인 저항값을 알고 있어야 합니다.
디지털 옴미터의 장점
- 정확성: 디지털 옴미터는 아날로그 옴미터와 비교하여 훨씬 더 정확한 측정값을 제공합니다.
- 읽기 쉬움: 숫자 값으로 직접 저항값을 표시하기 때문에 읽기가 매우 쉽습니다.
- 부가 기능: 음영 대역, 자동 전원 꺼짐, 데이터 홀드 등과 같은 추가적인 기능이 있어 측정이 더 편리해집니다.
결론
디지털 옴미터는 저항 측정에 있어 필수적인 도구입니다. 간단하면서도 정확한 측정을 가능하게 하여 전자공학과 전기공학 분야에서 널리 사용됩니다. 디지털 기술의 통합으로 인해 사용자 친화적이며, 다양한 기능과 함께 정밀한 측정을 할 수 있다는 이점이 있습니다.
전자 배선, 회로 설계, 시스템 유지보수에 있어서, 대학 물리 실험실부터 전문 전기공학 실험실까지 다양한 환경에서 디지털 옴미터는 중요한 역할을 수행합니다. 이를 통해 우리는 전기 장비와 시스템의 안전과 효율성을 유지하는데 필수적인 정보를 얻을 수 있습니다.
