듀얼갱 포텐시오미터는 두 개의 조절 가능한 저항을 이용해 동시에 여러 전압을 조절하는 전기적 장치로, 특히 오디오 시스템에서 중요합니다.

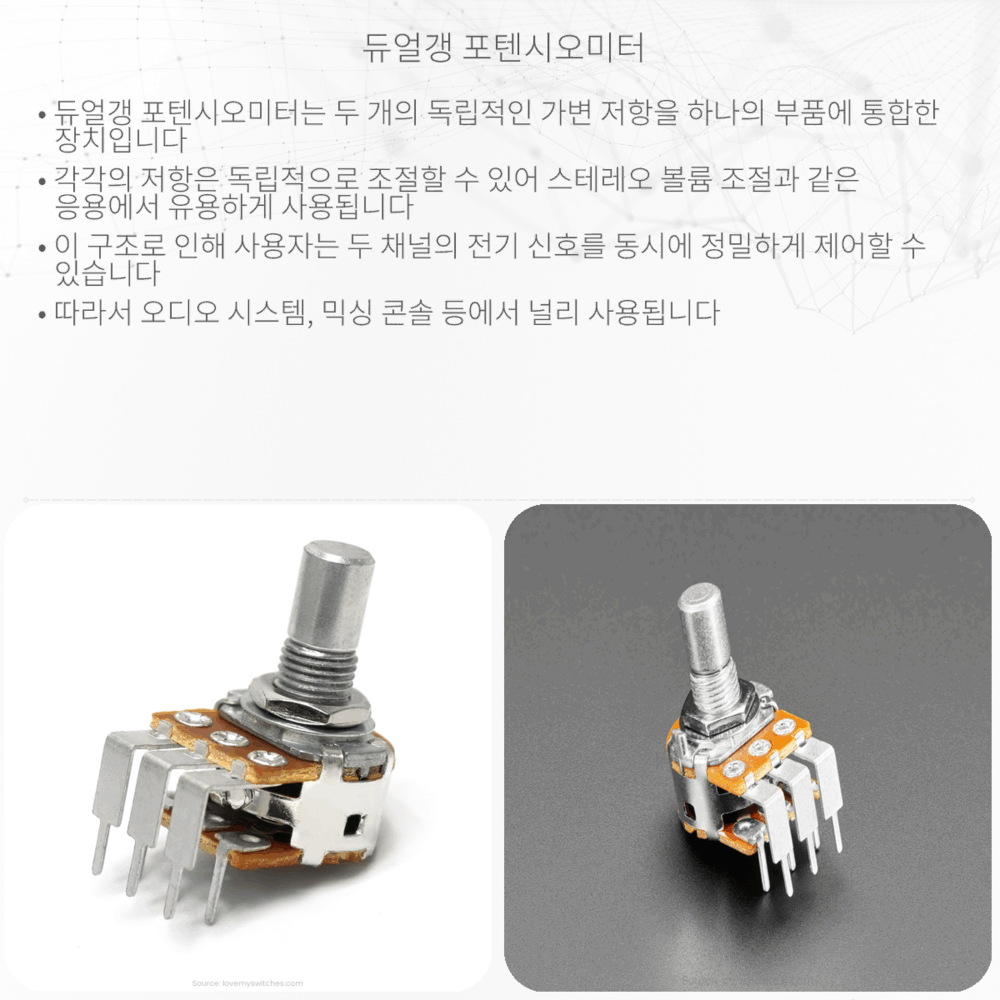

듀얼갱 포텐시오미터의 이해
듀얼갱 포텐시오미터는 전기적 신호를 측정하고 조정하는 데 사용되는 장치입니다. 이 장치는 두 개의 조정 가능한 저항기(갱)가 하나의 축을 공유하면서 독립적으로 조절되는 구조를 가지고 있습니다. 듀얼갱 포텐시오미터의 주요 이점은 두 개의 서로 다른 회로에서 전압을 동시에 조절할 수 있다는 점입니다. 예를 들어, 스테레오 오디오 앰프에서 볼륨을 좌우 채널 동시에 조정하는 데 사용됩니다.
듀얼갱 포텐시오미터의 원리
포텐시오미터는 변화하는 저항을 이용하여 전압 분배를 컨트롤하는 전자 부품입니다. 기본적으로, 포텐시오미터는 전체 저항을 통해 공급되는 전압을 두 포인트 사이의 특정 위치에서 픽업하여 가변 전압을 출력합니다.
듀얼갱 포텐시오미터는 각각의 갱이 독립적으로 작동하면서도, 물리적으로 연결되어 있어 동일한 입력 전압을 가지고 서로 다른 두 회로의 전압을 조정할 수 있습니다. 이는 아래와 같은 공식을 이용해서 더 자세히 설명할 수 있습니다:
- 각 저항기 갱의 저항 값: \(R_{1}\)과 \(R_{2}\)
- 공급 전압: \(V_{in}\)
- 각 저항기 갱에서의 출력 전압: \(V_{out1}\)과 \(V_{out2}\)
각 회로에서의 출력 전압은 다음과 같은 전압 분배 법칙에 의해 결정됩니다:
\[ V_{out1} = V_{in} * (\frac{R_{1}}{R_{1} + R}) \]
\[ V_{out2} = V_{in} * (\frac{R_{2}}{R_{2} + R}) \]
여기서 \(R\)는 전체 저항기의 저항입니다. 듀얼갱 포텐시오미터는 두 갱의 회전 노브 또는 슬라이더를 같은 비율로 조정함으로써 \(V_{out1}\)과 \(V_{out2}\)를 동시에 조절할 수 있습니다.
듀얼갱 포텐시오미터의 응용
듀얼갱 포텐시오미터는 오디오 기기에서 가장 일반적으로 사용됩니다. 스테레오 볼륨 컨트롤은 가장 대표적인 예입니다. 각각의 갱이 오디오 신호의 좌, 우 채널을 독립적으로 조절할 수 있지만, 같은 축을 공유하고 있기 때문에 사용자가 하나의 노브로 두 채널을 동시에 조절할 수 있습니다. 더 나아가, 이 이중 회로 구성은 더 복잡한 전자 기기에서도 중요한 역할을 합니다. 예를 들어, 신호 발생기, 테스트 장비, 또는 오디오 믹서에서 듀얼갱 포텐시오미터를 찾아볼 수 있습니다.
듀얼갱 포텐시오미터는 극성이 불규칙한 전원을 가진 전자 회로에서도 유용합니다. 두 개의 서로 다른 회로를 위해 전압 차이를 조절하면서도 그 차이를 유사하게 유지할 수 있기 때문입니다.
결론
듀얼갱 포텐시오미터는 전기 및 전자공학에서 다양한 응용을 가지는 유용한 장치입니다. 두 개의 갱을 통해 동시에, 그리고 정확하게 두 전압을 조절하는 기능은 특히 멀티채널 오디오 시스템에서 중요한 역할을 합니다. 이러한 장치들을 이해하고 사용하는 것은 전자 회로 설계 및 적용에 있어 필수적인 기술입니다. 기본 원리를 배우고 나면, 훨씬 더 복잡하고 흥미로운 전자공학의 세계로 나아갈 수 있는 기반이 됩니다.
