단안 안정 멀티바이브레이터는 전자 회로의 일종으로 한 안정 상태를 가지고 펄스를 발생시키는 타이머입니다.
단안 안정 멀티바이브레이터란 무엇인가?
단안 안정 멀티바이브레이터(Monostable Multivibrator)는 전자공학에서 중요한 회로 중 하나로 펄스 발생기나 타이머로 널리 사용됩니다. 이 회로는 한 가지 안정된 상태를 가지며 외부 신호에 의해 일시적으로 바뀌더라도 다시 원래의 안정된 상태로 돌아가는 특징을 가집니다. 일반적으로 트리거라 불리는 외부 신호가 입력되면 회로가 불안정 상태로 전환됐다가 일정 시간이 지나면 원래의 안정 상태로 복귀합니다.
단안 안정 멀티바이브레이터의 원리

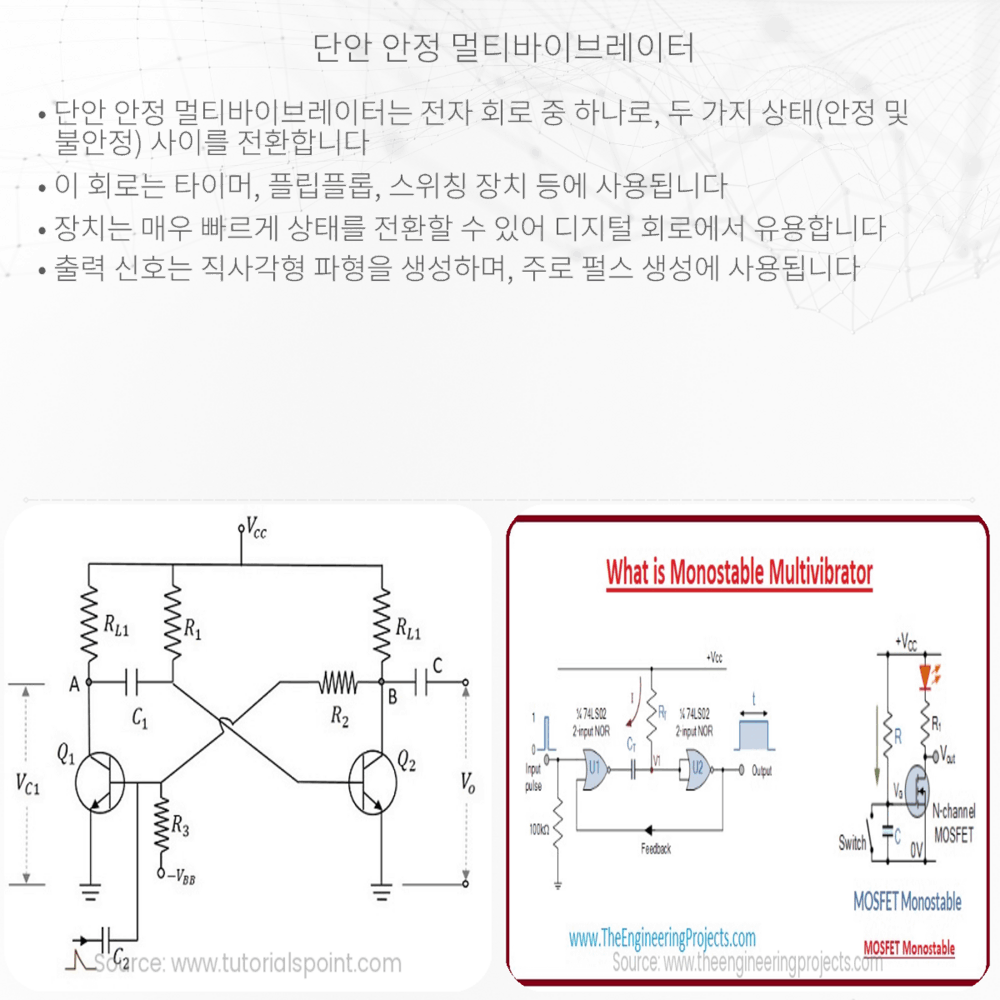

단안 안정 멀티바이브레이터는 주로 두 개의 트랜지스터, 두 개의 저항기, 그리고 한 개의 커패시터를 이용하여 구성됩니다. 트랜지스터들은 서로를 제어하기 위해 교차 연결되어 있습니다. 안정 상태에서 한 트랜지스터는 포화 상태(saturation state)이며 다른 하나는 컷오프 상태(cutoff state)입니다.
트리거 인풋이 적용될 때, 불안정한 상태가 생성되며 회로가 특정 시간 동안 이 상태를 유지하다가 시간이 지난 후에 자동으로 안정 상태로 복귀합니다. 이때 회로가 불안정한 상태를 유지하는 시간은 커패시터와 저항기의 값에 의해 결정되며, 이를 시간 상수(time constant)라고 합니다. 이 시간 상수는 다음과 같은 공식으로부터 계산될 수 있습니다:
- 시간 상수 (\( \tau \)) = 저항 (\( R \)) * 커패시터 (\( C \))
이 시간 상수는 실제로 회로가 안정 상태로 돌아가기까지의 대략적인 시간을 의미합니다. 외부에서의 트리거 신호가 없다면, 회로는 자연스럽게 다시 안정 상태로 돌아갑니다.
단안 안정 멀티바이브레이터의 응용
단안 안정 멀티바이브레이터는 다양한 응용 분야에서 중요한 역할을 합니다. 가장 일반적인 예로는 타이밍 회로, 시퀀스 제너레이터, 디지털 컴퓨터의 플립-플롭 회로 등이 있습니다. 또한, 디지털 펄스를 생성하기 위한 소스로 사용되거나, 각종 센서 신호의 처리와 통신 시스템에서 신호 형성에도 쓰입니다.
이외에도 디지털 회로에서 오류를 방지하기 위한 디바운싱 회로(debouncing circuit)로 사용되거나, 리모컨, 가전 제품의 시간 지연 장치(time delay device), 경보 시스템과 같은 곳에서 널리 쓰이고 있습니다.
결론
단안 안정 멀티바이브레이터는 전자 회로 설계에서 간단하지만 강력한 도구입니다. 그것은 사용자가 정확한 타이밍을 제어할 수 있게 해주며 다양한 산업 분야에서 널리 사용되고 있습니다. 다루기 쉽고, 구성 요소도 비교적 적어 각종 프로젝트와 실험에 이상적인 회로로 자리잡고 있습니다. 전자공학을 배우는 사람들에게는 기본적인 회로 이해를 도와주며, 실제 적용에 있어서는 높은 신뢰도와 유용성을 제공합니다.
