다이오드의 원리와 종류를 알아보며 전기가 한 방향으로만 흐르는 반도체 소자의 중요성과 응용을 탐구합니다.
다이오드의 기본 개념

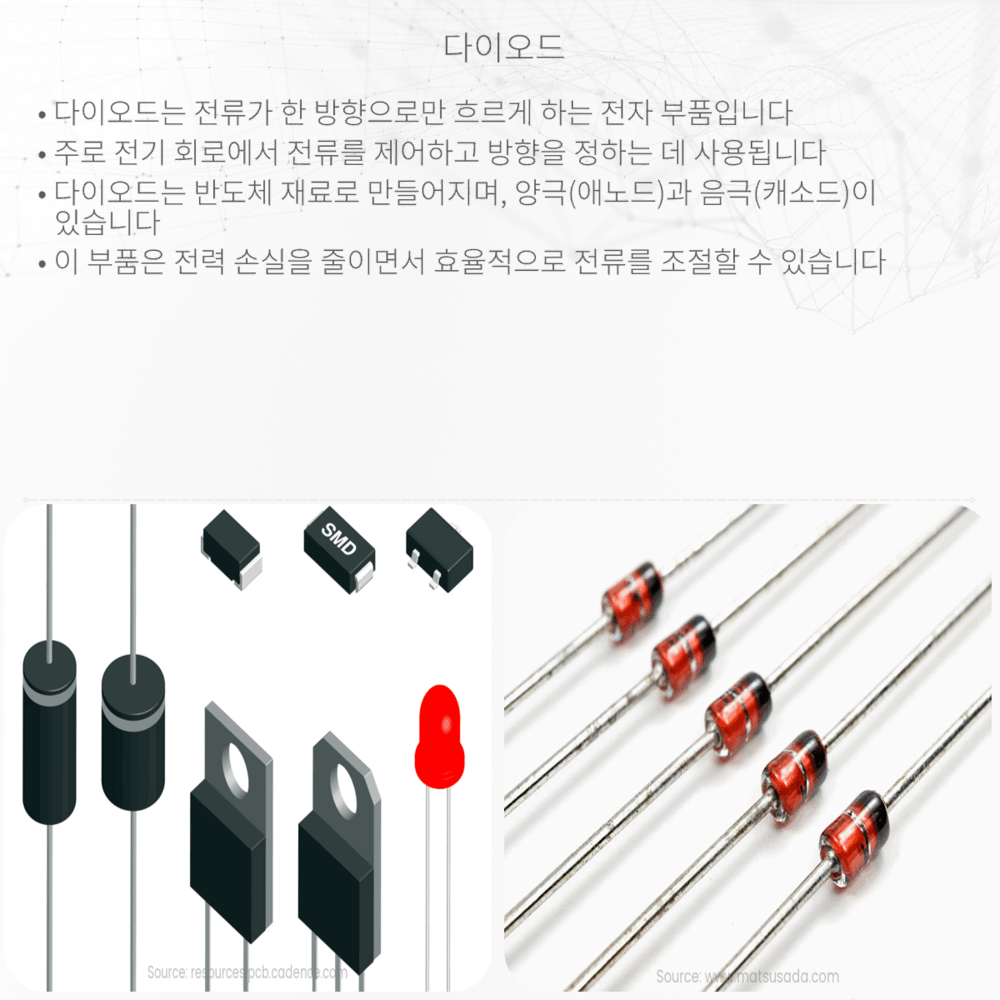

다이오드는 전기가 한 방향으로만 흐를 수 있도록 하는 반도체 소자입니다. 일상생활에서도 다이오드는 상당히 중요한 역할을 합니다. 예를 들면, 전력 공급 시스템, 신호 처리, 그리고 일반 가정의 전자기기에 이르기까지 다양한 분야에서 활용됩니다. 다이오드의 가장 핵심적인 기능은 전류의 방향을 제어하는 것으로, 이는 교류(AC)를 직류(DC)로 변환하는 데 특히 중요합니다.
다이오드의 작동 원리
다이오드는 P형 반도체와 N형 반도체가 접합된 구조를 가지고 있습니다. P형 반도체에는 양공이, N형 반도체에는 자유 전자가 많이 존재합니다. 이 두 종류의 반도체가 만나는 경계에서는 양공과 자유 전자가 서로 결합하여 소위 ‘데플레션 영역(Depletion Region)’이라는 전기적 중립 영역을 형성합니다. 전압을 적절히 인가하면, 다이오드는 전류를 통과시킬 수 있는 ‘포워드 바이어스(Forward Bias)’ 상태에 도달하거나, 전류를 차단하는 ‘리버스 바이어스(Reverse Bias)’ 상태에 들어갈 수 있습니다.
다이오드 종류와 그 특성
- 정류 다이오드(Rectifier Diodes): 이 다이오드는 교류(AC)를 직류(DC)로 변환하는 데 사용됩니다. 전력 공급 장치에서 매우 중요한 역할을 합니다.
- 발광 다이오드(LED, Light Emitting Diodes): 이 다이오드는 빛을 방출하며, 전기 신호를 광신호로 변환하는 데 사용됩니다. 디스플레이 장치나 조명에 널리 사용됩니다.
- 제너 다이오드(Zener Diodes): 제너 다이오드는 전압 차단 기능이 있어, 특정 전압 이상이 되면 전류를 통과시킵니다. 이 과정을 ‘제너 브레이크다운(Zener Breakdown)’이라고 하며, 전압을 안정화하는 용도로 사용됩니다.
- 슈퍼 다이오드(Schottky Diodes): 슈퍼 다이오드는 매우 빠른 스위칭 속도를 가지고 있으며, 낮은 전압 손실이 특징입니다. 높은 주파수에서 동작하는 회로나 전력 변환기기에 사용됩니다.
다이오드를 이용한 회로의 예
다이오드를 활용한 기본적인 회로 중 하나는 전압 정류기입니다. 교류 전압을 넣으면, 다이오드가 교류의 한 방향만을 통과시켜 직류 전압을 얻을 수 있습니다. 이러한 회로는 ‘브리지 정류 회로(Bridge Rectifier Circuit)’로 불리며, 네 개의 다이오드를 사용해 입력된 교류 전압의 양반주기 모두를 이용하여 더 효율적으로 직류를 얻을 수 있습니다.
다이오드의 이해는 전기공학과 전자 공학의 기초를 배우는 데 중요합니다. 이러한 지식을 바탕으로, 우리가 사용하는 다양한 전자 장치들이 어떻게 동작하는지 그리고 왜 그러한 부품들이 필요한지를 이해할 수 있습니다.
