기능 발생기에 대한 기본 이해부터 주요 기능, 응용 분야까지 전자공학의 필수적 도구인 이 장치에 관한 포괄적인 안내입니다.

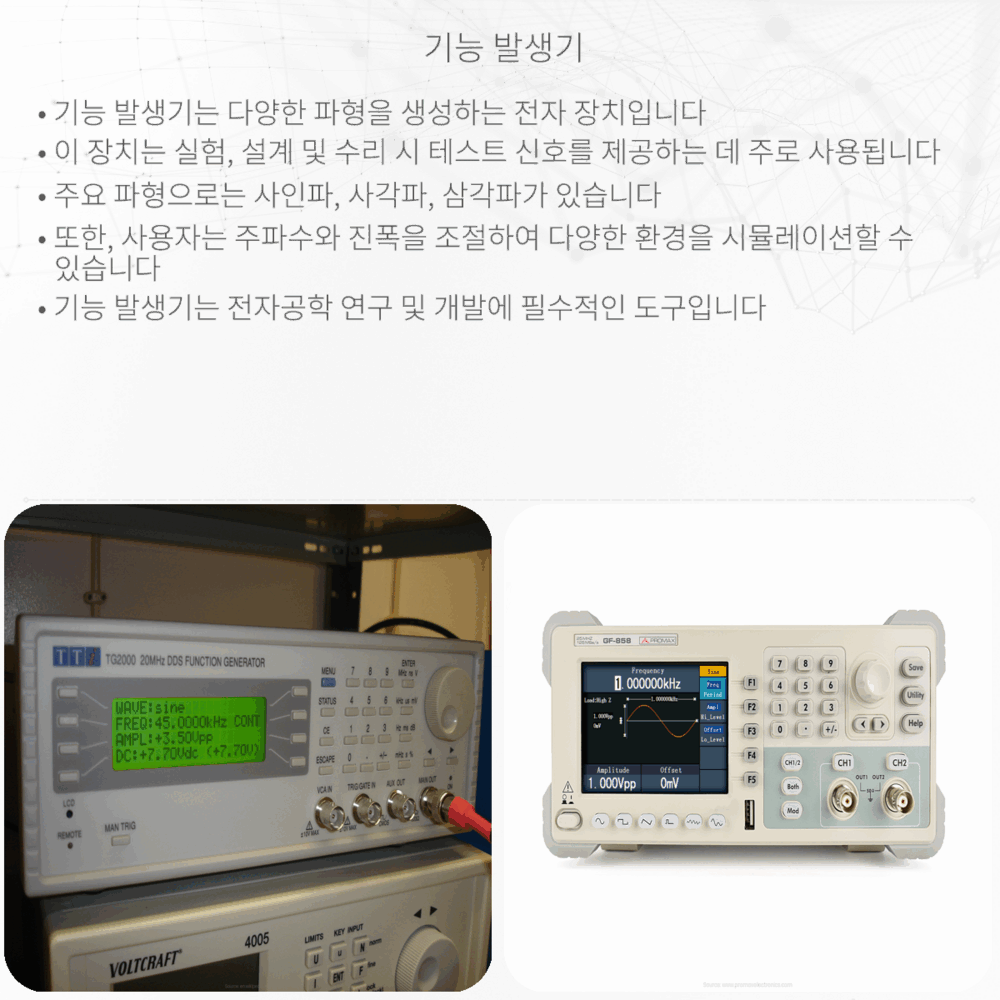

기능 발생기(Function Generator)란 무엇인가?
기능 발생기는 전자 공학 및 시험 측정 분야에서 다양한 형태의 전기 신호를 생성하는 장치입니다. 실험실, 연구 개발, 그리고 교육의 현장에서 널리 사용되며, 주로 회로의 성능을 검증하거나 다양한 전자기기를 테스트하는 데 쓰입니다.
기능 발생기의 기본 원리
기능 발생기는 일반적으로 사인파(sine wave), 사각파(square wave), 삼각파(triangular wave), 펄스(pulse wave) 그리고 임의의 파형(arbitrary waveforms)과 같은 다양한 유형의 파형을 생성할 수 있습니다. 각각의 파형은 전기적 신호나 회로 내에서 특정한 기능을 수행할 때 중요한 역할을 합니다.
- 사인파: 연속적이고 주기적인 신호로서, 가장 기본적인 파형이며 음향 신호나 무선 통신 등에서 널리 사용됩니다.
- 사각파: 디지털 시계 회로나 타이밍 신호 생성에 사용되며, 고정된 주기로 전압이 상승과 하강을 반복합니다.
- 삼각파: 이 파형은 또한 주기적이지만, 사각파와 달리 상승과 하강이 선형적으로 발생합니다.
- 펄스파: 일반적으로 디지털 회로에서 사용되며, 특정한 시간 간격으로 짧은 전압 폭발을 발생시킵니다.
- 임의의 파형: 사용자가 원하는 특정한 모양의 신호를 출력할 수 있으며, 특수한 테스트 시나리오를 모사하는데 유용합니다.
기능 발생기의 주요 기능
- 주파수 조절: 기능 발생기는 생성되는 전기 신호의 주파수를 조절할 수 있어야 합니다. 주파수는 단위 시간당 신호의 반복 횟수를 의미하며, Hz(헤르츠) 단위로 측정됩니다.
- 진폭 조절: 신호의 크기 또는 세기를 조절하는 기능이 있으며, 이는 단위 전위차(Volt)로 측정됩니다.
- 위상 조절: 생성하는 신호의 위상을 조절할 수 있어야 합니다. 위상은 파형이 주기 내에서 얼마나 이동되었는지를 나타내는 것으로 간주할 수 있습니다.
- 파형 선택: 사용자가 필요에 따라 다양한 파형 중에서 선택할 수 있어야 합니다.
기능 발생기의 응용
기능 발생기는 아날로그 회로 및 디지털 회로의 설계와 테스트, 의료 장비의 정확도 검사, 자동차 엔진의 진단 등 다양한 분야에서 응용됩니다. 예를 들어, 신호 처리 연구에 있어서는 잡음이 포함된 신호를 모사하여 합성하는 데에도 사용됩니다. 교육 분야에서는 학생들이 전자기학의 기본 개념을 실험을 통해 학습하기 위한 도구로써 중요한 역할을 하며, 실제 신호를 생성하고 관찰함으로써 이론적 지식을 실제적인 경험으로 연결시키는 데 도움을 줍니다.
결론
기능 발생기는 현대 전자공학 분야에서 없어서는 안 될 중요한 도구입니다. 이 장치는 복잡한 시스템의 작동 원리를 이해하고, 다양한 전자 기기의 성능을 검증하는 데 필수적입니다. 또한, 교육적인 측면에서도 학생들에게 물리학의 전기와 자기학의 이론을 실질적으로 체험할 기회를 제공함으로써, 과학적 호기심과 실용적인 탐구 정신을 장려하는 데에도 기여합니다.
