금속 막 저항기의 원리, 종류 및 특징을 설명하고, 고정밀 전자회로에서 중요성을 강조하는 기사입니다.
금속 막 저항기란?
금속 막 저항기(Metal Film Resistor)는 저항 소자 중 하나로, 그 이름에서 알 수 있듯이 얇은 금속 막을 이용하여 만들어집니다. 이러한 저항기는 정밀한 전기 저항 값을 제공하는 데 사용되며 전자 회로에서 매우 중요한 역할을 합니다.

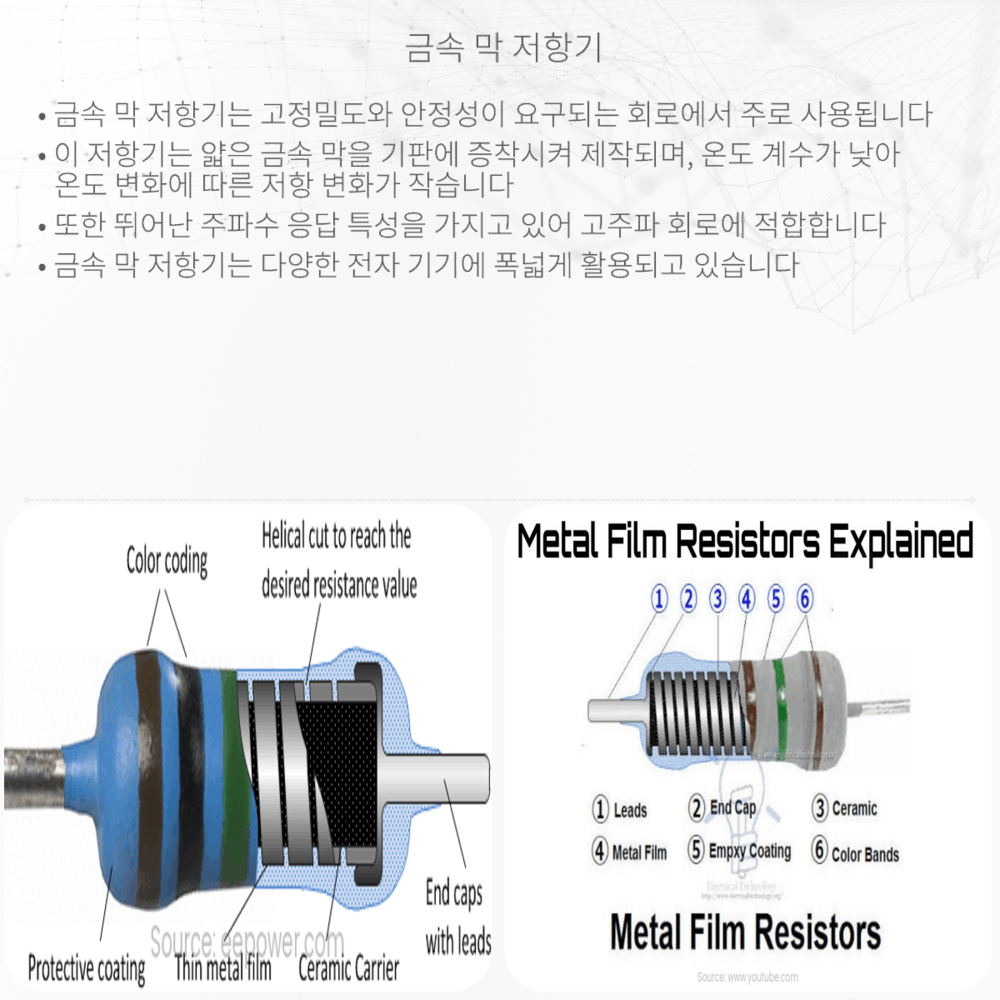

금속 막 저항기의 구조와 원리
금속 막 저항기는 일반적으로 세라믹이나 유리와 같은 비전도성 기판 위에 금속 막을 형성시켜 만들어집니다. 이 금속 막은 주로 니켈-크롬(Ni-Cr) 합금이 사용되며, 이는 고온에서도 안정적인 저항 값을 유지할 수 있는 재료입니다. 금속 막은 각 저항기에 필요한 정확한 저항 값을 갖도록 정밀하게 두께를 조절하여 증착됩니다.
저항이란 전기가 흐르는 것을 방해하는 성질을 말하며, 저항의 단위는 옴(Ω)으로 나타냅니다. 오움의 법칙에 따르면, 저항을 통과하는 전류(I)는 전압(V)에 직접 비례하고 저항(R)에 반비례합니다.
- 오움의 법칙: V = I * R
- 저항의 단위: 옴(Ω)
금속 막 저항기의 종류
금속 막 저항기에는 몇 가지 종류가 있으며 이들은 제조 과정에서 사용되는 금속 막의 종류에 따라 다릅니다.
- 얇은 금속 막 저항기(Thin Film Resistor): 정밀한 저항 값과 우수한 온도 계수를 제공합니다. 이들은 일반적으로 더 정밀한 전자 기기에 사용됩니다.
- 두꺼운 금속 막 저항기(Thick Film Resistor): 얇은 금속 막 저항기에 비해 더 두꺼운 막을 가지며, 저렴하면서도 다양한 저항 범위를 제공합니다.
더 높은 저항 값을 갖기 위해, 제조 과정 중에 금속 막의 길이를 늘이거나, 감아 거칠게 하여 전류의 경로를 복잡하게 만듭니다. 이러한 구조는 저항 값이 높아짐에 따라 저항기의 크기를 조절하는 데 기여하며, 비용절감과 공간 절약의 목적으로도 사용됩니다.
금속 막 저항기의 특징과 사용
금속 막 저항기는 기본적인 탄소 필름 저항기에 비해 다음과 같은 특징을 가집니다:
- 정밀한 저항 값
- 낮은 온도 계수(Temperature Coefficient)
- 우수한 장기 안정성
- 높은 온도에서의 성능 유지
이러한 특징들로 인해 금속 막 저항기는 의료 기기, 컴퓨터, 통신 장비와 같은 고정밀도가 요구되는 전자 회로에서 널리 사용됩니다. 예를 들어, 신호 처리 회로에서는 전송되는 신호의 변형 없이 정확한 저항 값이 중요합니다.
결론적으로, 금속 막 저항기는 전자 회로의 정밀도를 높이는 데 있어 선택할 수 있는 매우 신뢰할 수 있는 구성요소입니다. 이 저항기들은 정밀한 전자 제품의 중심부에 자리잡고 있으며 앞으로도 그 중요성이 커질 것으로 예상됩니다.
