광학 전류 센서는 빛의 편광면을 회전시키는 자기장을 측정하여 전류를 정밀하게 감지하는 첨단 장치입니다.
광학 전류 센서란?
전기와 자기는 자연계에서 매우 중요한 역할을 하는 물리 현상입니다. 광학 전류 센서는 이러한 현상을 이용한 첨단기술로서, 빛의 특성을 활용하여 전류를 측정하는 장치입니다. 이 기술은 고전압이나 고전류를 다루는 산업 현장, 의료 분야, 자동차 산업뿐만 아니라 일상 생활에서도 광범위하게 사용되고 있습니다.
광학 전류 센서는 주로 전류의 변화를 감지하는데 사용되며, 그 원리는 파라데이의 전자기 유도 법칙과 케르 효과(Kerr effect)를 바탕으로 합니다. 파라데이의 법칙에 따르면, 변화하는 자기장은 전기장을 유도할 수 있으며, 이때 발생하는 전기장은 변화하는 자기장과 직각 방향으로 발생합니다. 케르 효과는 특정 물질들이 전기장이나 자기장의 영향을 받아 그 광학적 성질이 변하는 현상입니다.
광학 전류 센서의 작동 원리
광학 전류 센서의 기본 원리는 광자기 효과(Faraday Effect)라고 알려져 있습니다. 이 현상은 빛이 자기장을 통과할 때, 빛의 편광면이 회전하는 현상을 말합니다. 즉, 자기장의 강도에 따라 빛의 편광 상태가 변하게 되고, 이 변화를 측정하여 전류의 크기를 알아낼 수 있습니다.

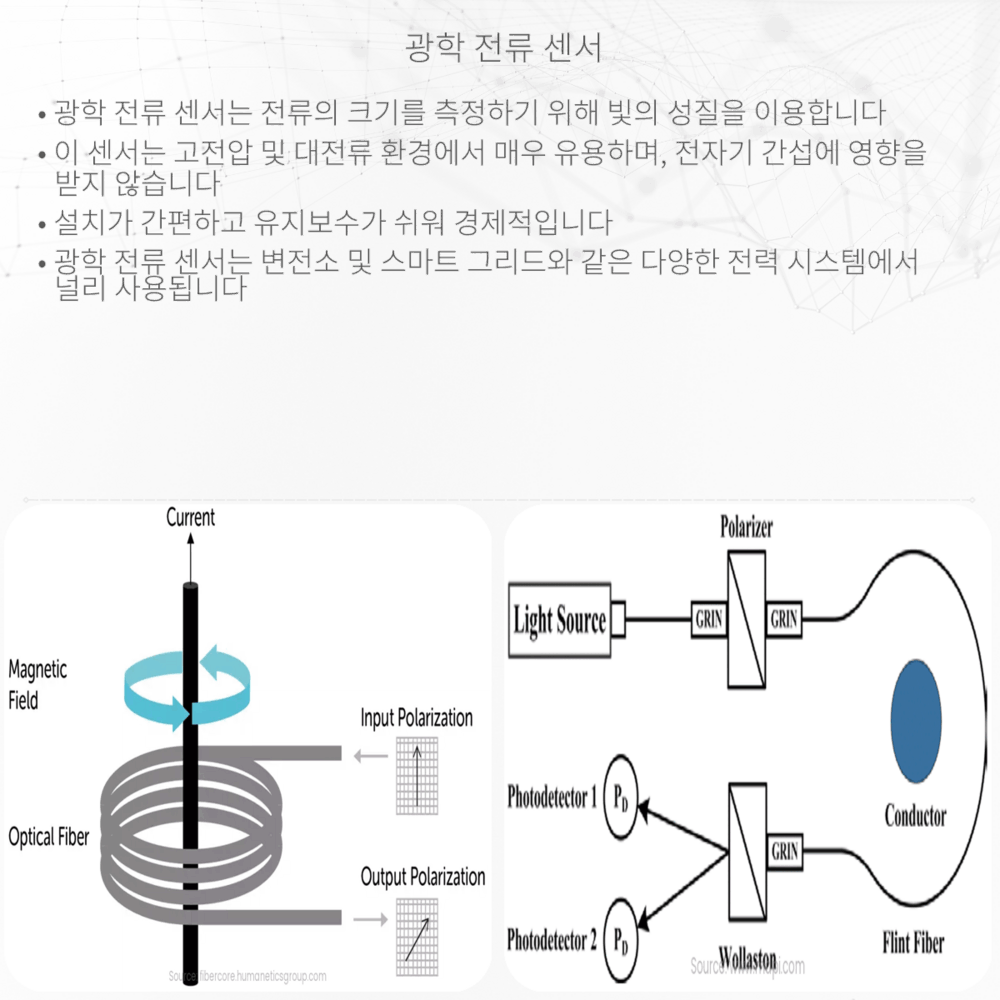

광학 전류 센서는 여러 부분으로 구성됩니다. 광원에서 발생한 빛은 광섬유를 통해 전류가 흐르는 도선 주변으로 보내집니다. 도선 주변에 흐르는 전류로 인해 생성된 자기장은 광섬유 내부를 통과하는 빛의 편광면을 회전시키고, 이 회전된 빛은 다시 광섬유를 통해 검출기로 돌아옵니다. 검출기는 빛의 편광면이 얼마나 회전했는지를 측정합니다.
이 회전 각도는 사인 공식 식으로 나타낼 수 있으며 다음과 같습니다:
- Θ = VB * L
여기서 Θ(세타)는 빛의 편광면 회전 각도, VB는 베르데 상수(Verdet constant, 해당 물질의 자기 굴절에 관한 상수), L은 광섬유의 길이를 의미합니다. 전류 I와 자기장 B 사이에는 다음과 같은 관계가 있습니다:
- B = μ0 * I / (2 * π * r)
여기서 μ0는 진공의 투자율, I는 전류, r은 도선으로부터 광섬유까지의 거리입니다. 이 두 식을 결합하면, 광섬유 내부를 통과하는 빛의 회전 각도를 통해 도선을 통과하는 전류를 측정할 수 있음을 알 수 있습니다.
광학 전류 센서의 가장 큰 장점 중 하나는 고전압이나 위험한 환경에서도 안전하게 전류 측정이 가능하다는 것입니다. 또한 전자기 간섭이 없으며, 장비의 소형화가 가능하여 다양한 분야에서 응용될 수 있습니다. 이러한 특징은 산업 분야는 물론 일상 생활의 많은 기기들에서 광학 전류 센서의 사용을 증가시키고 있습니다.
광학 전류 센서의 응용 분야
광학 전류 센서는 다양한 산업 분야에서 그 응용을 찾습니다. 가장 대표적인 예로는 전력 시스템에서의 사용입니다. 전력 공급망에서 광학 전류 센서는 변전소에서 고전압 전류를 모니터링하고, 장거리 송전선의 효율성을 증가시키는데 기여합니다. 이러한 모니터링은 전력망이 안정적으로 작동하도록 도와 전력 손실을 최소화하는 중요한 역할을 합니다.
의료 분야에서도 광학 전류 센서는 중요한 역할을 합니다. 고장정도 자기공명영상(MRI) 기계와 같은 민감한 의료 장비에서 작은 전류 변화를 파악하여 장비의 정확성을 높이고, 환자의 안전을 보장합니다.
자동차 산업에서는 하이브리드 또는 전기자동차의 전기 구동 시스템 내 전류를 측정하여 배터리의 효율성을 모니터링하고, 차량의 전기적 신뢰도를 보장하는데 광학 전류 센서가 활용됩니다. 이는 더 나은 에너지 관리와 함께 차량의 성능 향상으로 이어집니다.
결론
광학 전류 센서는 자기장과 빛의 상호작용을 활용하여 전류의 크기를 측정하는 혁신적인 기술입니다. 파라데이의 전자기 유도 법칙과 케르 효과의 기본 원리를 바탕으로 전류를 간접적으로, 그러나 매우 정확하게 측정할 수 있는 방법을 제시합니다. 이러한 센서는 전력 시스템, 의료 장비, 자동차 산업을 포함한 많은 분야에서 중요하게 활용되고 있습니다.
전자기 간섭으로부터 자유롭고, 고전압 환경에서도 안전한 측정이 가능한 광학 전류 센서는 보다 안전하고 효율적인 기술의 발전을 지원합니다. 이를 통해 우리는 더욱 혁신적인 제품과 서비스를 개발할 수 있으며, 궁극적으로는 산업뿐만 아니라 우리의 일상생활에도 긍정적인 변화를 가져올 수 있을 것입니다. 광학 전류 센서는 기술의 미래로의 여정에 있어 필수적인 도구가 되었으며, 앞으로도 그 가치와 중요성은 계속해서 증가할 것으로 기대됩니다.
