광증발관은 빛 에너지를 전기신호로 변환하는 고감도 장치로, 야간 조망, 천문학, 보안 등 다양한 분야에 응용됩니다.
광증발관의 원리와 응용
광증발관은 전자기학의 기본 원리를 이용하여, 빛에너지를 전기신호로 변환하는 장치입니다. 이 과정에서 전기와 자기의 상호작용이 핵심 역할을 합니다. 광증발관은 특히 고감도가 요구되는 야간 조망 장치, 천문학적 탐구 및 다양한 과학적 및 군사적 응용 분야에서 사용됩니다.

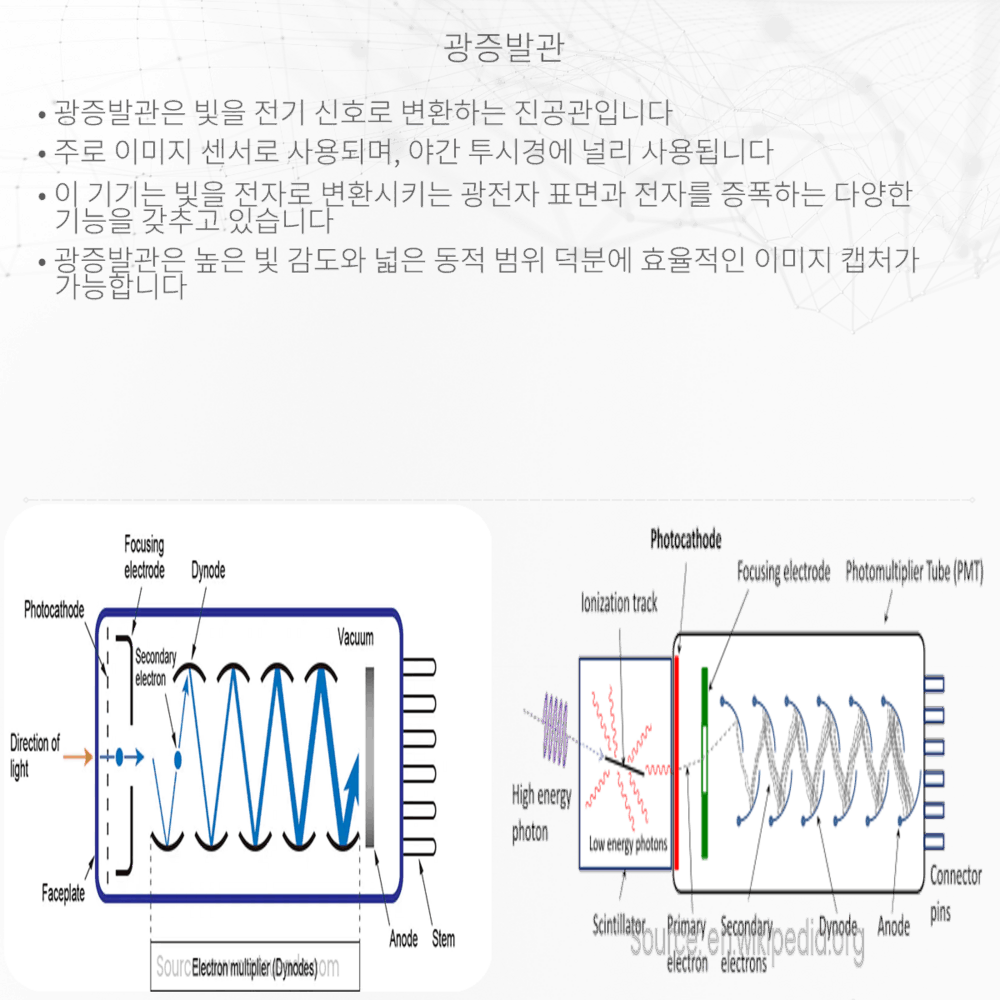

광증발관의 구조와 작동원리
광증발관은 몇 가지 주요 구성 요소로 이루어집니다. 먼저, 광원에서 나온 빛이 광캐소드에 도달합니다. 광캐소드는 빛에너지를 받아 전자를 방출하는 물질로, 이 과정을 ‘광전자 방출’이라고 합니다. 방출된 전자들은 전기장의 영향을 받아 진공 내에서 가속됩니다.
가속된 전자들은 마이크로채널 플레이트(MCP)를 통과하게 됩니다. MCP는 수많은 작은 채널로 이루어져 있으며, 각 채널은 전자 증폭기 역할을 합니다. 전자가 이 채널에 부딪히면 더 많은 전자가 방출되고, 이 방출된 전자들이 증폭되는 과정이 반복됩니다. 이를 ‘2차 전자 증발’이라고 하며, 이 과정을 거치며 극미량의 빛도 큰 전기신호로 변환할 수 있습니다.
증폭된 전자들은 마지막으로 형광 스크린에 충돌하게 됩니다. 충돌 과정에서 형광 스크린은 전자들로부터 에너지를 받아 빛을 방출합니다. 이 빛은 마지막으로 눈이나 카메라와 같은 감지기로 전달되어, 마침내 빛 신호가 전기 신호로 완전히 변환된 것을 관찰할 수 있습니다.
광증발관의 응용분야
- 야간 시력 장치: 광증발관은 야간 조망 장치에 사용되어 어두운 환경에서도 이미지를 생성할 수 있게 합니다.
- 천문학: 천문학자들은 매우 미약한 천체에서 오는 빛을 감지하기 위해 광증발관을 사용합니다.
- 바이오 이미징: 초고감도 카메라에 광증발관을 사용하여 생체 분자 및 세포의 이미지를 얻을 수 있습니다.
- 보안: 감시 카메라와 다른 보안 장치들은 어두운 환경에서도 선명한 이미지를 제공하기 위해 광증발관 기술을 활용합니다.
광증발관의 개발은 전자기학과 재료 과학의 교차점에서 이루어져 왔으며, 앞으로도 지속적인 기술 발전이 예상됩니다. 이러한 발전은 더욱 높은 감도와 해상도를 가진 장치를 만들어, 의료, 천문학, 보안 및 기타 분야에서의 응용 가능성을 넓히는 데 기여할 것입니다.
이처럼 광증발관은 전기와 자기의 상호작용을 통해 빛 에너지를 전기 신호로 바꾸는 놀라운 예입니다. 실생활에 널리 쓰이는 이 기술은 과학과 공학의 원리가 어떻게 현실의 문제를 해결할 수 있는지를 보여주는 뛰어난 실례입니다.
