고전압 다이오드는 높은 전압을 견뎌내고 전류의 단방향 흐름을 보장하는 반도체 소자로, 전력 공급 및 다양한 전자 장비에 사용됩니다.

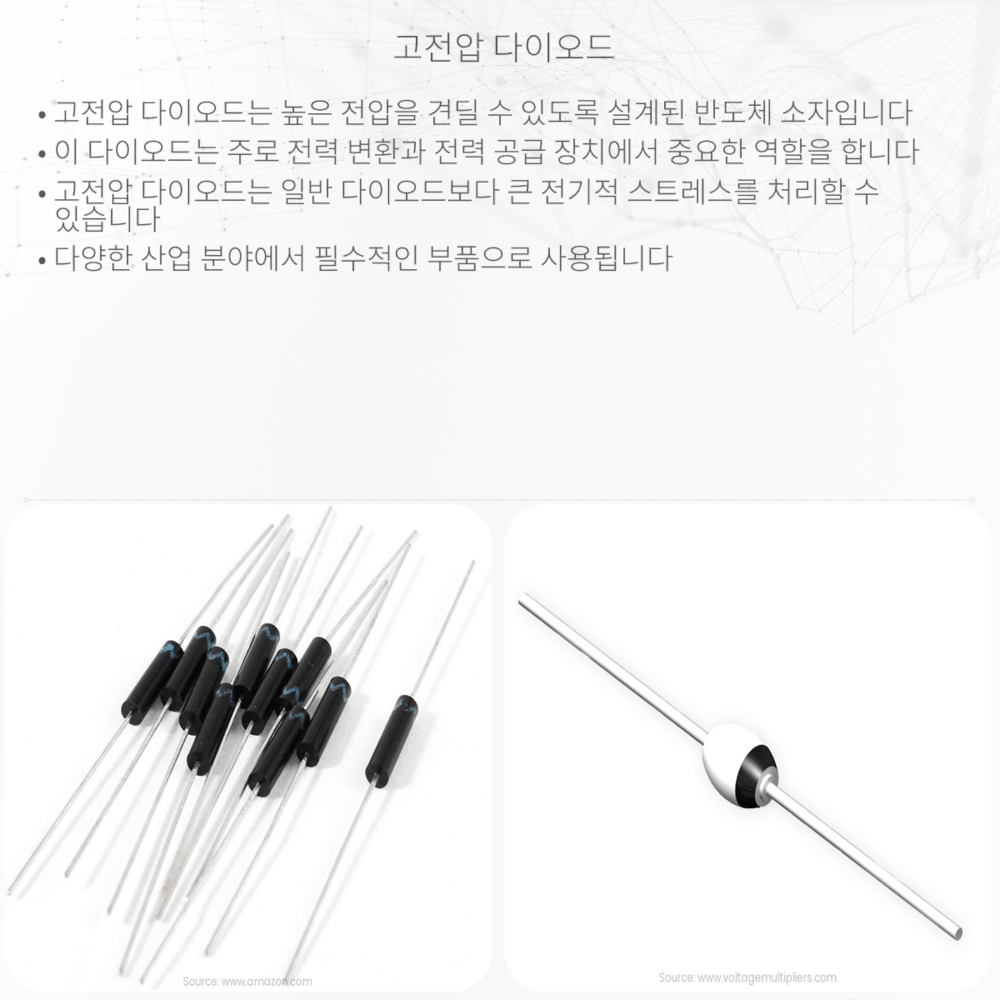

고전압 다이오드란 무엇인가?
전자기학에서, 고전압 다이오드는 전기회로 내에서 높은 전압을 견딜 수 있는 반도체 소자를 말합니다. 이 다이오드는 전류가 단방향으로만 흐르도록 하여 회로를 보호하는 역할을 합니다. 구체적으로, 고전압 다이오드는 피크 반전 전압(Peak Inverse Voltage, PIV)가 높으며, 일반적인 신호 다이오드보다 더 큰 전압과 전류를 처리할 수 있습니다.
고전압 다이오드의 작동 원리
고전압 다이오드는 p-n 접합을 기반으로 합니다. p형 반도체와 n형 반도체가 결합될 때, 두 반도체 사이에는 전기장이 형성되고 이는 ‘데플레션 영역(Depletion Region)’을 형성합니다. 이 영역에서는 전자와 정공의 이동이 제한되어, 자연스럽게 전류가 흐르지 않는 상태가 됩니다.
그러나 다이오드에 정방향 전압을 가하면, p측에는 정공이, n측에는 전자가 모여 데플레션 영역이 줄어들고 전류가 흐르게 됩니다. 이를 ‘정방향 바이어스(Forward Bias)’ 상태라고 합니다. 반면에 반대 방향의 전압을 가하면, 데플레션 영역은 더 넓어져 전류의 흐름을 막게 되고, 이러한 상태를 ‘역방향 바이어스(Reverse Bias)’ 상태라고 합니다.
고전압 다이오드의 응용 분야
고전압 다이오드는 그 특성상 여러 산업 분야에서 중요한 역할을 하고 있습니다. 예를 들어, 전력 공급 장치, 전자 오븐, 의료용 X-레이 발생기, 레이저 시스템, 통신 장비 등의 고전압을 취급하는 전자 장치에 널리 사용됩니다. 이러한 다이오드는 전압을 안정적으로 조절하고, 높은 전압 스파이크로부터 반도체 장치를 보호하는 데 필수적입니다.
고전압 다이오드의 중요 특징
고전압 다이오드의 중요한 특징 중 하나는 그들의 고전압 내성입니다. 이런 다이오드는 피크 반전 전압(PIV)이 수백에서 수천 볼트에 이를 수 있으며, 이는 다이오드가 견디어야 하는 최대 역방향 전압을 뜻합니다. 또한, 고전압 다이오드의 다이오드 리커버리 타임은 스위칭 애플리케이션에서 중요한 요소로, 빠른 스위칭이 필요한 고주파 회로에 적합합니다.
선택 시 고려 사항
고전압 다이오드를 선택할 때는 최대 지속 전류(Maximum Continuous Current), 작동 온도 범위, 및 패키지 유형 등이 고려되어야 합니다. 특히, 다이오드가 고온 환경에서 사용될 경우, 그 성능에 영향을 미칠 수 있는 열 저항(Thermal Resistance)도 중요한 변수입니다.
안정성과 보호
고전압 다이오드는 특히 과전압 보호가 중요한 애플리케이션에서 중요합니다. 이러한 다이오드는 잠재적인 위험으로부터 민감한 전자 부품을 보호하기 위해 설계되었습니다. 서지 전류(Surge Current)에 대한 내성 또한 고전압 다이오드에 중요한 특징으로, 순간적으로 매우 높은 전류가 유입될 경우에도 안정적으로 기능을 수행할 수 있어야 합니다.
결론
고전압 다이오드는 높은 전압과 전류를 안정적으로 제어하고, 전자 기기를 보호함으로써 현대 전자공학에서 불가결한 부품입니다. 이러한 다이오드는 전력 공급, 의료 기기, 통신 및 산업 장비 등 폭넓은 분야에서 신뢰성과 안전성을 제공하는데 중추적인 역할을 담당합니다. 사용자는 고전압 다이오드를 선택할 때, 작동 환경과 요구 성능을 면밀히 검토하여 적절한 다이오드를 선택해야 합니다. 결국 이러한 작은 구성요소들이 우리의 일상생활 속에서 사용되는 다양한 기술들의 핵심적인 부분을 구성하며, 그 역할을 통해 기술의 발전에 기여하고 있습니다.
