정밀 전기저항 측정을 위한 휘트스톤 브리지 회로의 원리와 구성, 그리고 산업적 활용에 대해 설명합니다.

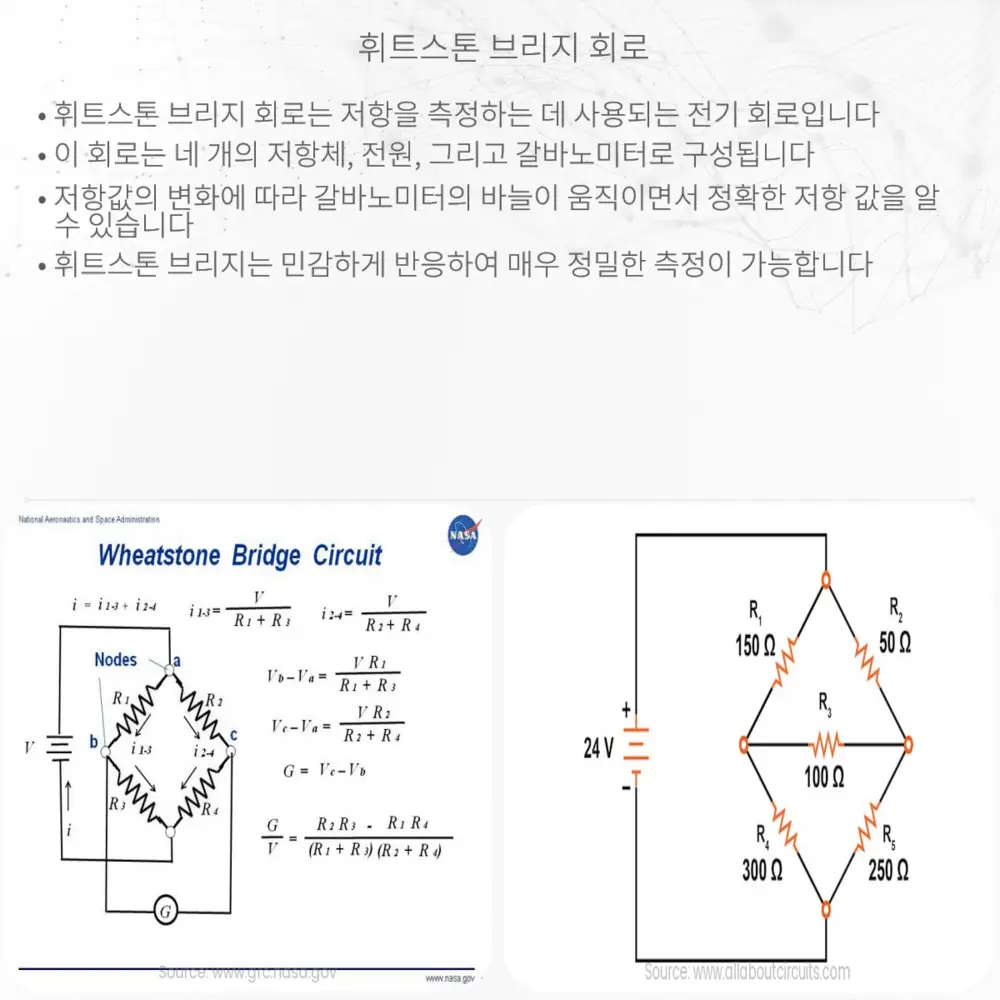

휘트스톤 브리지 회로란?
휘트스톤 브리지 회로는 전기저항 값을 정밀하게 측정할 수 있는 전기적 회로의 일종입니다. 이 회로는 1833년에 새뮤얼 헌터 크리스티(Samuel Hunter Christie)가 고안했고, 그 뒤 1843년에 찰스 휘트스톤(Charles Wheatstone)이 개선하여 널리 알려지게 되었습니다. 그래서 이 회로는 휘트스톤의 이름을 따서 휘트스톤 브리지라 불립니다. 이 회로는 네 개의 저항체로 구성되어 있으며, 이들은 사각형 모양으로 연결되어 있습니다. 이들 저항체의 배치로 인해 두 대각선에 걸쳐 저항을 측정할 수 있습니다.
휘트스톤 브리지의 원리
휘트스톤 브리지 회로는 R1/R2 = R3/R4 관계를 만족할 때 ‘균형’ 상태에 있게 됩니다. 여기서 R1, R2, R3, R4은 각각 네 개의 저항값을 의미합니다. 균형 상태란 브리지 회로의 한 대각선에 위치한 갤바노미터(Galvanometer)에서 전류가 흐르지 않는 상태를 말합니다. 갤바노미터는 전류 감지기로 매우 작은 전류도 측정할 수 있기 때문에, 브리지가 균형을 이루고 있는지 확인하는 데 사용됩니다.
휘트스톤 브리지 회로의 구성
- R1, R2, R3 – 알려진 저항값을 가진 세 개의 저항
- R4 – 알려지지 않은 저항값을 측정하기 위한 저항
- G – 갤바노미터로, 브리지 회로의 균형 상태를 검출하기 위해 사용
- 배터리 – 휘트스톤 브리지에 전원을 공급하는 배터리 혹은 전원공급장치
균형 상태의 휘트스톤 브리지
휘트스톤 브리지는 균형 상태일 때 가장 유용합니다. 이 상태에서 갤바노미터를 통과하는 전류는 없습니다. 이는 식 R1/R2 = R3/R4를 만족하는 경우이며 저항 R4의 값을 계산할 수 있습니다. 계산된 저항값은 R4 = R3*(R2/R1)로 나타낼 수 있습니다. 균형 상태에서 R1, R2, 그리고 R3의 값을 알고 있다면, R4를 쉽게 구할 수 있습니다.
실생활에서의 휘트스톤 브리지 활용
휘트스톤 브리지 회로는 다양한 산업 분야에서 비파괴 검사, 재료의 특성 측정, 온도 센서 등 다양한 센서의 정밀 측정에 활용됩니다. 예를 들어, 온도 변화에 따른 저항 변화를 측정하여 온도를 정확하게 모니터링 하는 등 정밀한 측정이 필요한 다양한 곳에서 쓰입니다.
결론
휘트스톤 브리지 회로는 전자공학을 비롯한 다양한 공학 분야에서 필수적인 도구입니다. 이 회로를 이용함으로써 매우 정밀한 저항 측정이 가능하며, 이는 고도의 테크놀로지가 요구되는 현대 산업에서 매우 중요합니다. 휘트스톤 브리지의 원리를 이해하고 활용하는 것은 전기 및 전자 엔지니어링 학생 뿐 아니라 해당 기술을 실질적으로 활용하는 전문가들에게도 매우 중요한 지식입니다.
