펄스 폭 변조(PWM) 회로의 원리와 응용을 설명합니다. 듀티 사이클 조절을 통한 전력 제어, 모터 속도 조절, LED 밝기 조정 등 다양한 사용례와 PWM 회로 설계에 대해 알아봅니다.

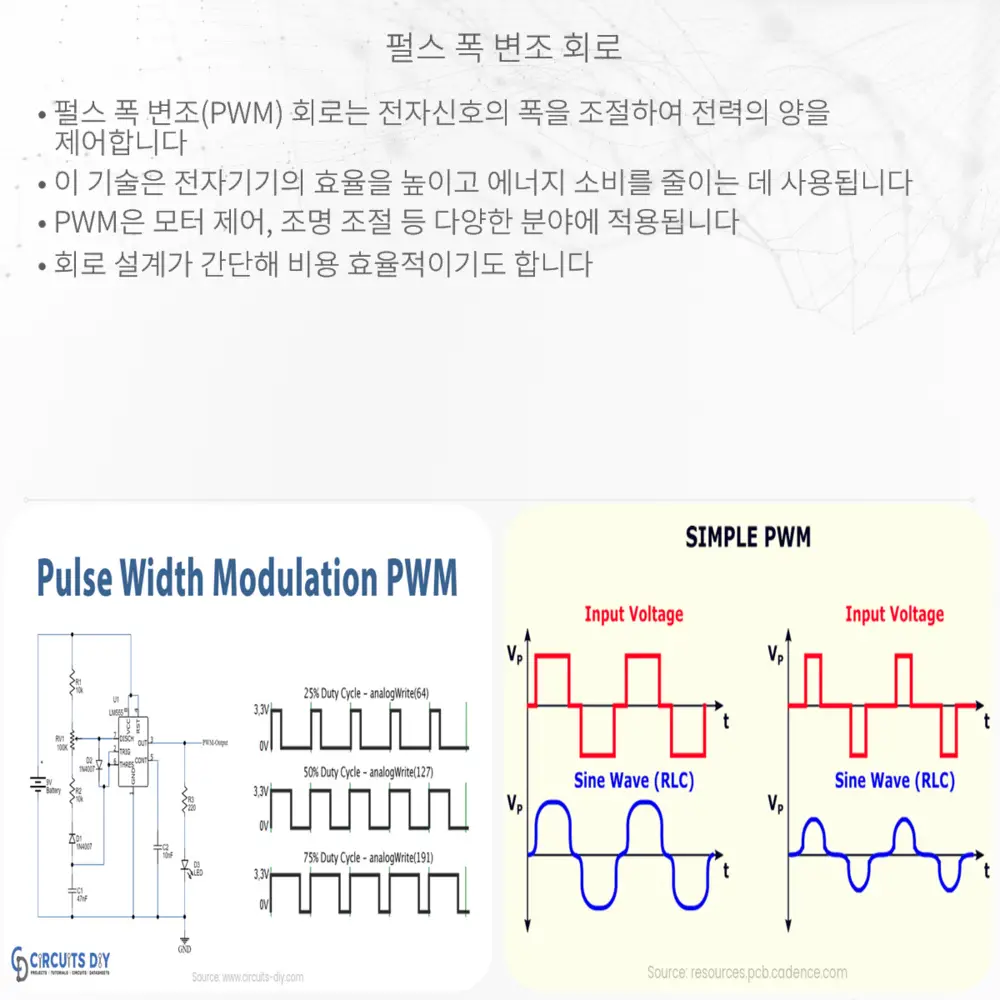

펄스 폭 변조(PWM) 회로란 무엇인가?
펄스 폭 변조(Pulse Width Modulation, PWM) 회로는 전자 기기에서 매우 널리 사용되는 중요한 기술입니다. PWM은 아날로그 신호를 디지털 형태로 변환하여 전력을 제어하는 방식 중 하나로, 스위칭 장치를 통해 전압 또는 전류의 고정 주파수에서 시간에 따른 펄스의 폭을 가변하여 아날로그와 같은 효과를 내는 기법입니다.
PWM의 기본 원리
PWM 회로의 핵심은 ‘듀티 사이클(Duty Cycle)’의 조절입니다. 듀티 사이클은 펄스가 한 주기 동안 ‘켜져(On)’ 있는 시간의 비율을 나타내며, 이를 조절함으로써 평균 전력을 제어하게 됩니다. 듀티 사이클은 다음 공식으로 표현됩니다:
\[ \text{듀티 사이클(\%)} = \left( \frac{\text{펄스의 ‘켜짐’ 시간}}{\text{펄스의 총 주기}} \right) * 100\% \]
예를 들어, 듀티 사이클이 50%일 경우 펄스는 전체 주기의 절반 동안 ‘켜져’ 있고 나머지 절반은 ‘꺼져’ 있습니다. 이는 장치에 공급되는 평균 전력이 최대 전력의 50%임을 의미합니다.
PWM 회로의 응용 예
- 모터 제어: PWM은 모터의 속도와 토크를 조절하기 위해 사용됩니다. 듀티 사이클을 변화시켜 모터에 공급되는 평균 전압을 제어함으로써 부드럽고 정밀한 속도 조절이 가능합니다.
- LED 밝기 조절: LED나 다른 조명 장치의 밝기를 듀티 사이클 조절을 통해 제어할 수 있습니다. 듀티 사이클이 낮으면 LED는 더 어둡게 빛나고, 듀티 사이클이 높으면 더 밝게 빛납니다.
- 전력 변환: DC-DC 컨버터나 AC-AC 컨버터와 같은 전력 전자 기기에서 PWM은 전력을 효율적으로 변환하고 조절하는 데 사용됩니다.
PWM 회로의 장점
- 전력 손실이 적습니다: 스위칭 동작에 의해 전자 부품은 ‘전체적으로’ 또는 ‘전혀’ 전력을 소모하지 않기 때문에 효율이 높아집니다.
- 제어가 간단합니다: 듀티 사이클만으로 많은 종류의 부하에 대해 유연한 제어가 가능합니다.
- 발열이 적습니다: 연속적인 전류 흐름 대신 펄스를 통해 전력을 전달하기 때문에 부품이 덜 가열되어 장비의 내구성이 향상됩니다.
PWM 회로 설계
PWM 회로를 설계할 때 중요한 요소는 펄스 생성기, 스위칭 요소, 그리고 필터링 장치입니다. 펄스 생성기는 일정한 주파수와 가변 가능한 듀티 사이클의 펄스를 생성하고, 이는 스위칭 요소(예: 트랜지스터)에 의해 부하로 전달됩니다. 필터링 장치는 펄스 신호에서 원하지 않는 고주파 성분을 제거하여 부드러운 출력을 얻기 위해 사용됩니다.
PWM 회로는 디지털 전자의 기초이자 여러 고급 전자 시스템의 필수 구성 요소입니다. 이들 회로는 전력 제어, 효율성 향상, 그리고 전자 장치의 부드러운 제어를 가능하게 해주는 중요한 역할을 수행합니다.
