정류기의 원리 및 종류와 함께, 반도체 다이오드를 사용한 AC에서 DC로의 전압 변환 과정과 리플 최소화 방법을 설명합니다.
정류기의 기본 원리와 작동 방식
정류기는 전기공학에서 굉장히 중요한 구성 요소입니다. 이 장치의 주요 기능은 교류(AC) 전압을 직류(DC) 전압으로 변환하는 것입니다. 일상생활에서 다양한 전자제품이나 배터리 충전기, 그리고 전력시스템에서 널리 사용되면서 우리 삶의 많은 부분에서 중요합니다.

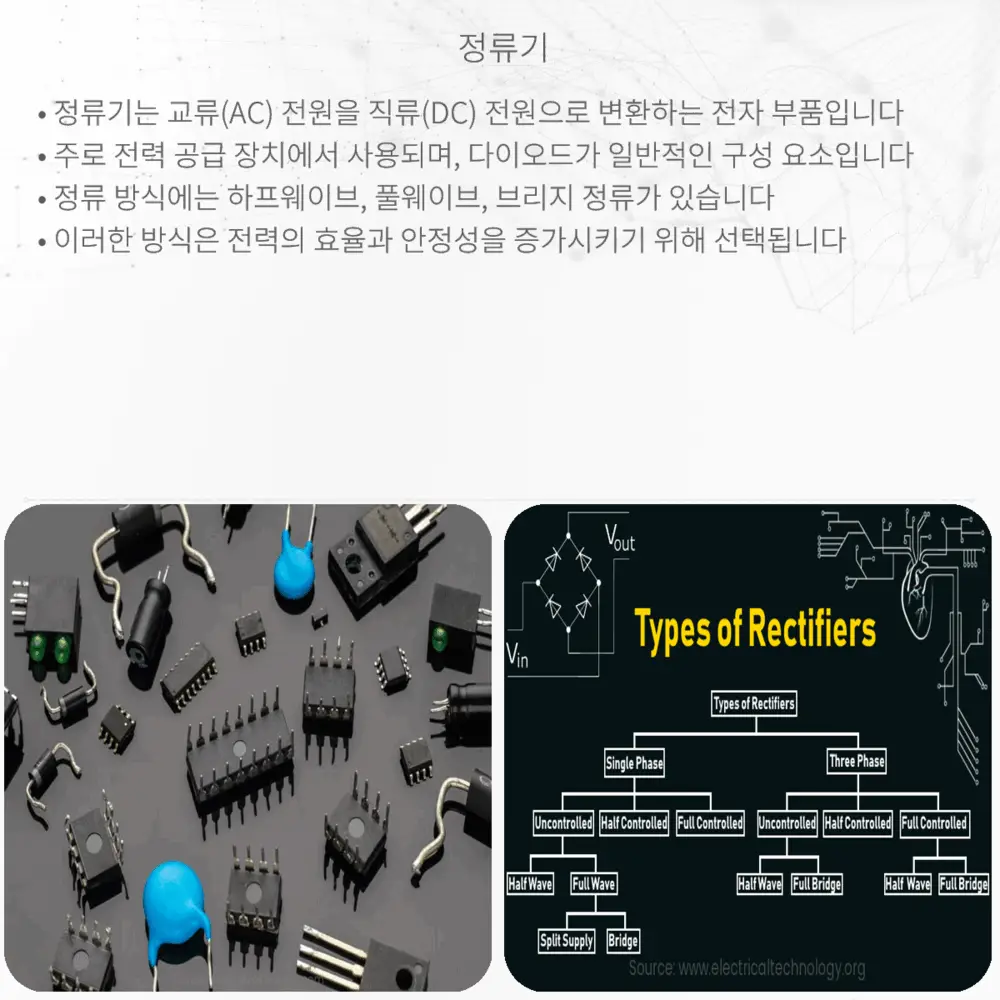

정류기의 종류
- 반파 정류기: 한 사이클의 전기신호 중 양의 부분만을 사용하여 직류로 변환합니다. 이 과정에서 전력의 절반만이 손실되기 때문에 비효율적일 수 있습니다.
- 전파 정류기: 양의 부분 뿐만 아니라 음의 부분까지도 직류로 변환합니다. 이 방식은 더 효율적이며, 전체 사이클을 사용하기 때문에 더 많은 전력을 얻을 수 있습니다. 브릿지 정류기가 대표적인 예입니다.
정류기의 작동 원리
정류기의 핵심 요소는 다이오드입니다. 다이오드는 전류가 한 방향으로만 흐르도록 하는 반도체 소자로, 이 속성 때문에 AC를 DC로 변환하는 데 사용됩니다. AC 입력이 다이오드를 통과할 때, 다이오드는 전류를 ‘체크 밸브’처럼 제어하여 한쪽 방향으로만 흐르게 합니다.
반파 정류기는 한 개의 다이오드를 사용하는 반면, 전파 정류기는 네 개의 다이오드를 사용하는 브릿지 구성을 가지고 있습니다. 이 브릿지는 각 사이클의 양의 반과 음의 반 모두를 DC로 변환하는 데 필요한 회로 구성입니다.
정류 후 발생하는 리플
정류 과정에서 완벽한 직류를 얻을 수 없으며, 변환된 DC 전압에는 여전히 미세한 AC 성분이 남아 리플(변동)이라는 현상을 일으킵니다. 이 리플은 전자기기의 성능에 영향을 줄 수 있으며, 보통 스무딩 캐패시터와 같은 부가적인 필터 회로를 사용하여 최소화합니다.
정류기의 응용
정류기는 휴대폰 충전기 부터, 차량의 발전기, 대형 발전소의 전력 시스템에 이르기까지 매우 다양한 곳에서 활용됩니다. 특히, 전기를 축적해야 하는 배터리 기반 기기들에 있어서는 불가결한 요소입니다.
결론
정류기는 현대 전자공학에서 없어서는 안 될 필수 요소입니다. 이러한 기본적인 원리를 이해하는 것은 전기 및 전자 분야에 대한 지식을 넓히는 데 있어 매우 중요하며, 더 발전된 기술에 대한 이해의 기초를 마련해 줍니다. 간단한 반파 정류부터 복잡한 브릿지 정류에 이르기까지, 정류기는 전 기술의 발전에 있어서 중추적인 역할을 하고 있습니다.
