이 기사에서는 전하결합소자(CCD)의 원리, 장점, 응용 분야 및 미래 전망을 탐구하여 CCD 기술이 다양한 이미징 시스템에서 어떻게 활용되는지 설명합니다.

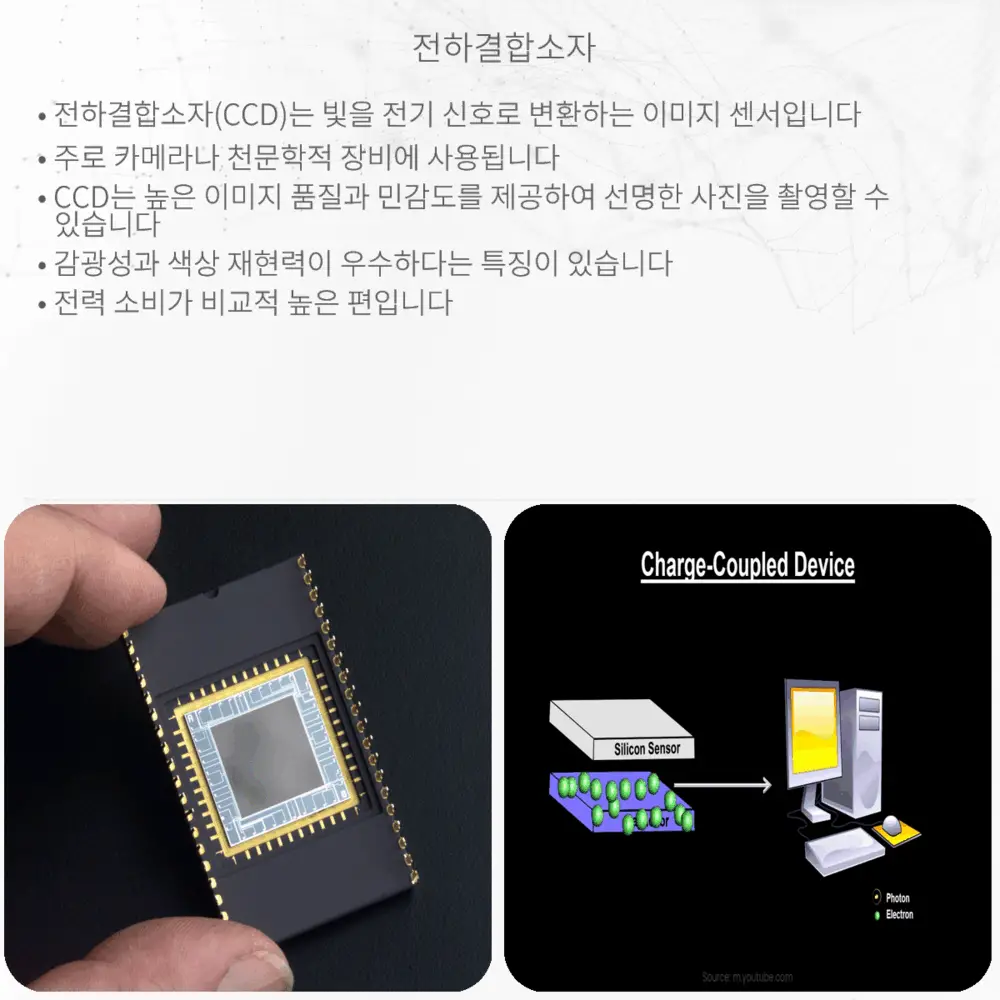

전하결합소자(CCD)의 기본 원리
전하결합소자(CCD: Charge-Coupled Device)는 이미지 센서, 비디오 카메라 센서, 스캐너 등 다양한 전자 장비에 널리 사용되는 핵심 부품 중 하나입니다. CCD는 빛을 전기 신호로 변환하는 반도체 기술로, 고해상도의 이미지 캡처가 가능하며, 아날로그와 디지털 이미징 분야에서 중요한 역할을 합니다.
CCD의 작동 원리
CCD의 기본 작동 원리는 빛(포톤)이 반도체 상에 떨어질 때 전자를 생성하고, 이 전자들을 전하 패킷으로 변환하여 정보를 전송하는 것입니다. 각 전하 패킷은 CCD 상의 다양한 픽셀에 할당되며, 이 픽셀들은 빛의 강도에 따라 다른 양의 전하를 적립합니다. 이 과정에서 생성된 전하의 양은 후에 이미지로 변환될 수 있는 전기 신호로 변환됩니다.
CCD 내부에서는 전하를 이동시키기 위해 시계열로 제어되는 전압을 사용합니다. 이 전압들은 CCD 표면에 형성된 전하 이동 채널을 통해 전하를 단계적으로 이동시키며, 이 과정을 ‘전하 이동’이라고 합니다. 전하 패킷이 CCD의 한 쪽 끝으로 이동하면, 이 신호는 전하-전압 변환기(CCD의 출력 부분)를 통해 전기 신호로 변환되고, 최종적으로 이미지 프로세싱 시스템으로 전송됩니다.
CCD의 특징과 장점
CCD는 높은 이미지 품질, 우수한 광량 대응 능력, 낮은 노이즈 레벨 등의 장점을 가지고 있습니다. 이러한 특성 덕분에 CCD는 천문학, 생물학적 이미징, 보안 카메라, 고품질의 사진 촬영 등 다양한 분야에서 선호되는 이미지 센서입니다. 또한, CCD는 안정적인 이미지 캡처 능력을 가지고 있어 장기간 동안 높은 성능을 유지할 수 있습니다.
하지만, CCD는 제조 비용이 비교적 높고, 큰 전력을 소모하는 단점도 있습니다. 이에 따라, 특정 응용 분야에서는 저전력 소모와 저비용을 요구하는 CMOS(Complementary Metal-Oxide-Semiconductor) 센서가 대안으로 사용되기도 합니다. 그럼에도 불구하고, CCD의 우수한 이미지 품질과 안정성은 여전히 많은 고급 이미징 시스템에서 선호되는 선택지로 남아 있습니다.
CCD의 응용 분야
CCD 기술은 그 우수한 이미지 캡처 능력으로 인해 다양한 분야에서 광범위하게 활용됩니다. 천문학에서는 CCD를 이용해 멀리 떨어진 천체의 세밀한 이미지를 캡처하며, 이를 통해 우주에 대한 이해를 넓힐 수 있습니다. 의료 분야에서는 CCD 기반의 이미징 시스템이 진단, 수술 등에서 중요한 역할을 하며, 특히 내시경이나 현미경 이미징에 있어서 뛰어난 성능을 제공합니다.
보안 카메라와 같은 감시 시스템에서도 CCD의 고해상도와 낮은 노이즈 특성이 중요하게 작용합니다. 이 외에도, 디지털 카메라, 바코드 스캐너, 복사기 및 팩스 기계 등 일상생활에서 자주 접하는 많은 기기들이 CCD 기술을 활용하고 있습니다.
CCD의 미래 전망
기술 발전에 따라 CMOS 이미지 센서의 성능이 향상되고 있음에도 불구하고, CCD는 여전히 고해상도와 낮은 노이즈, 우수한 이미지 품질 등 특정 분야에서 뚜렷한 장점을 가지고 있습니다. 앞으로도 CCD는 천문학, 고급 사진 촬영, 특수 목적의 의료 이미징 등 특화된 분야에서 계속해서 중요한 역할을 할 것으로 예상됩니다.
또한, CCD 기술의 연구 개발은 계속 진행 중이며, 이를 통해 전력 소모와 제조 비용을 줄이고 성능을 개선하기 위한 노력이 지속되고 있습니다. 이러한 개선을 통해 CCD와 CMOS 센서 간의 격차를 줄이고, 다양한 응용 분야에서의 경쟁력을 강화할 것으로 기대됩니다.
결론
전하결합소자(CCD)는 고해상도 이미지 캡처 분야에서 중요한 기술로, 다양한 응용 분야에서 그 가치를 인정받고 있습니다. CCD의 우수한 이미지 품질과 낮은 노이즈 레벨은 특히 고급 이미징 시스템에서 필수적인 요소입니다. 비록 CMOS 기술의 발전으로 시장 내 경쟁이 치열해지고 있지만, CCD는 여전히 특정 분야에서 독보적인 성능을 제공합니다. 기술 발전과 함께 CCD의 단점을 개선하기 위한 연구가 지속된다면, CCD는 앞으로도 다양한 고성능 이미징 시스템에서 핵심적인 역할을 계속해서 수행할 것입니다.
