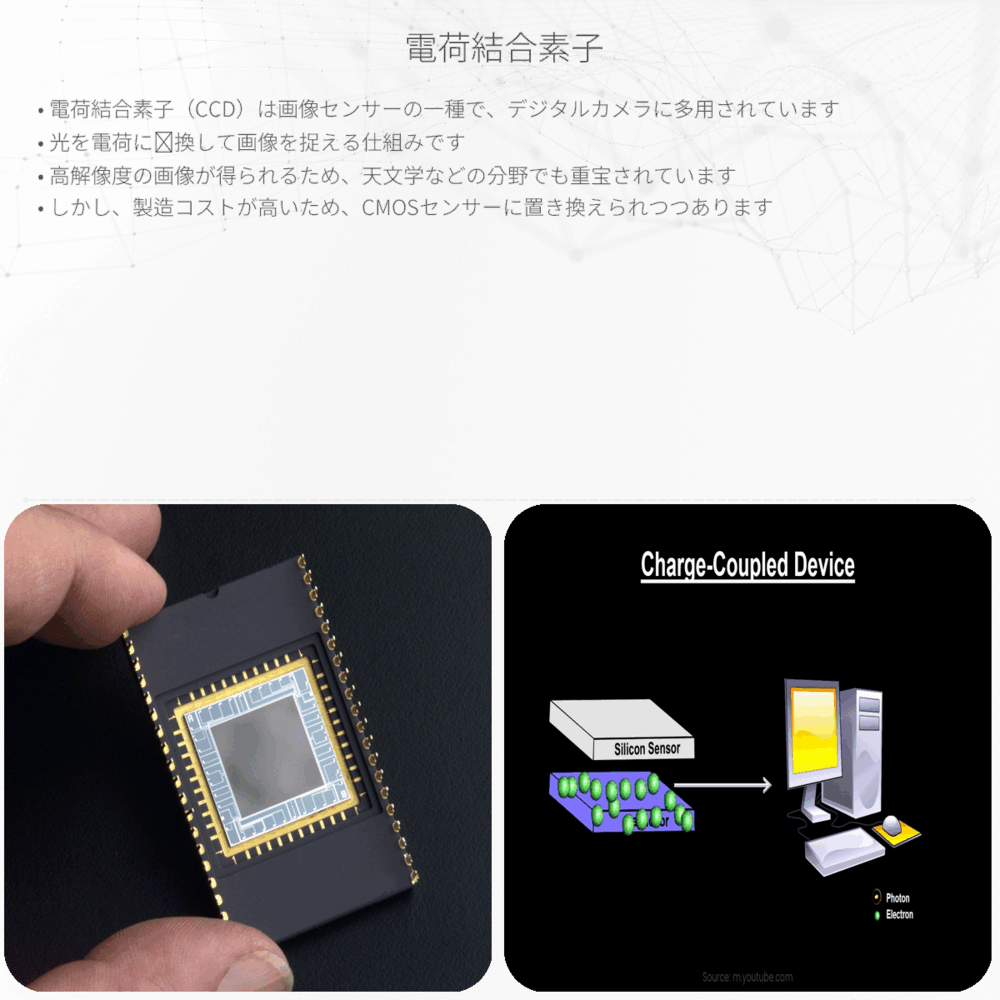

電荷結合素子（CCD：Charge-Coupled Device）とは
電荷結合素子、略してCCDは、光学的な画像を電気信号に変換するために使われる半導体デバイスです。1970年に発明されて以来、デジタルカメラや天体観測用カメラ、さらには医療機器など、多様な分野で重要な役割を果たしています。
CCDの仕組み
CCDは、非常に小さな半導体チップの上に多数の光感受部を持っています。これらの光感受部はピクセルとして機能し、入射する光（フォトン）を電子に変換します。この過程は光電効果と呼ばれ、次のように起こります。
- 光がCCDのピクセルに当たると、半導体材料がエネルギーを吸収します。
- 吸収されたエネルギーが電子を価電子帯から伝導帯に励起させることで、自由電子が生じます。
- これらの自由電子が電荷として、それぞれのピクセルで捕獲されます。
得られた電荷は、隣のピクセルへと移動させることができ、この電荷移動を繰り返すことでチップの端まで運ばれます。そこで電荷は電圧変換され、最終的にはデジタル信号に変換されるのです。
CCDの特徴
- 高感度：微弱な光でも検出することができるため、天文学などの分野で活躍します。
- 高解像度：多数のピクセルを配置することで、高い解像度の画像を生成できます。
- 低ノイズ：電荷を移動させる過程で生じるノイズが少ないため、きれいな画像が得られます。
CCDの応用
CCDの応用範囲は広く、以下はその一例です。
- デジタルカメラ：可視光を捉えて画像に変換するために利用されます。
- 赤外線カメラ：赤外線を検出して熱画像を作成するために使われます。
- 天文学：望遠鏡と連携して遠方の星や惑星の観測に使用されます。
- 医療機器：内視鏡やX線画像機器など、さまざまな医疗診断ツールに組み込まれています。
そもそも電荷結合素子は、物理学と工学の融合によって生まれた技術であり、その開発は電気と磁気の基本原理を適用しています。これは物理学の基礎知識が実際のイノベーションを生み出すことができる絶好の例であり、未来の技術に対する理解を深める重要なステップです。
