전기기계식 릴레이의 작동 원리와 구성 요소를 설명하고, 전기와 자기의 관계, 그리고 다양한 응용 분야에 대해 알아봅니다.
전기기계식 릴레이의 기본 원리
전기기계식 릴레이(electromechanical relay)는 전기 신호를 이용하여 회로를 개폐(control)하는 전기적 장치입니다. 이러한 릴레이는 일반적으로 전자기 코일과 그 코일에 의해 움직이는 철제 아머처(armature)로 구성되어 있습니다. 전류가 코일을 통과할 때, 전자기장이 발생하며, 이는 아머처를 끌어당겨 접점을 닫거나 열게 합니다. 이로 인해 연결된 회로가 완성되거나 끊어짐으로써, 릴레이는 다른 전기 회로들을 제어할 수 있습니다.

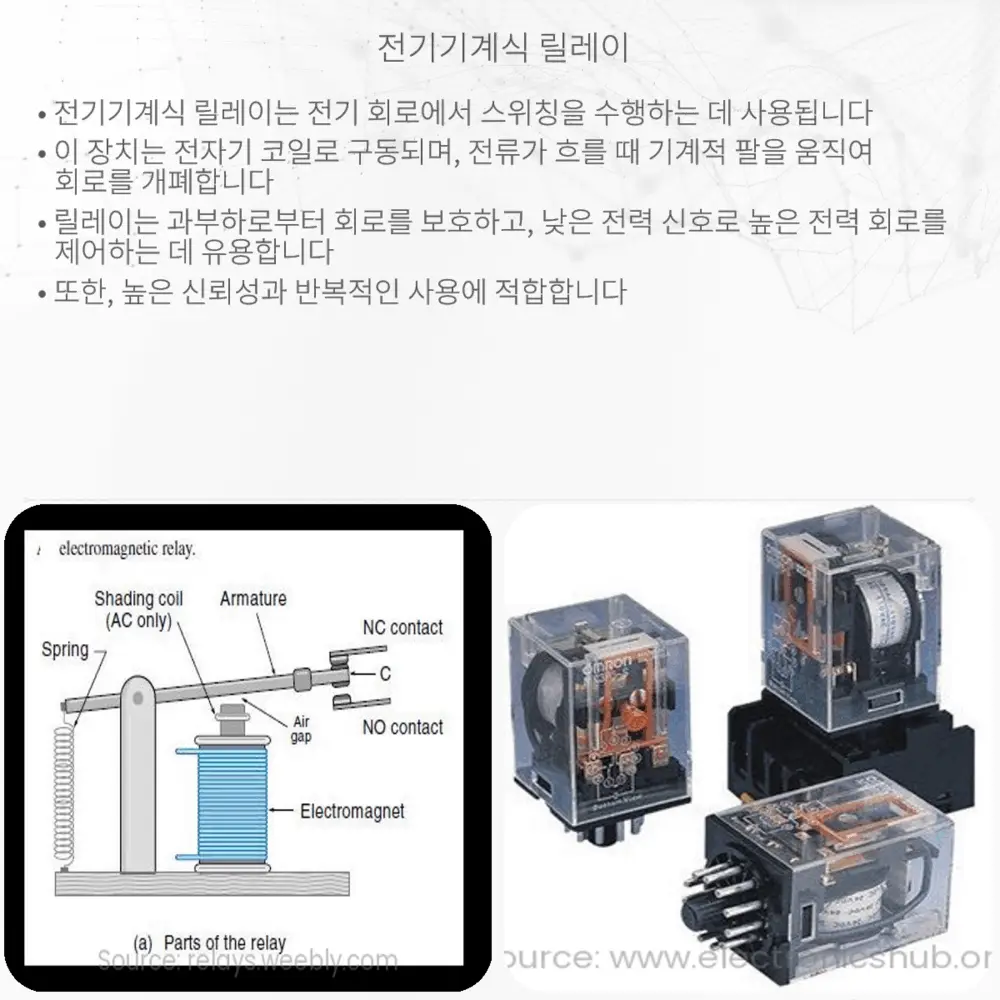

전기기계식 릴레이의 구성 요소
- 코일(Coil): 전기기계식 릴레이의 핵심 부품으로, 전류가 흐를 때 전자기장을 생성합니다.
- 아머처(Armature): 코일에 의해 생성된 전자기장에 의해 움직이는 철제 부품으로, 접점을 개폐하는 역할을 합니다.
- 접점(Contacts): 아머처의 움직임에 의해 닫히거나 열리는 부분으로, 회로의 개폐를 담당합니다.
- 스프링(Spring): 아머처를 원래 위치로 돌려놓기 위한 힘을 제공합니다.
전기와 자기의 관계
전기기계식 릴레이의 작동 원리는 전기와 자기의 밀접한 관계에 기반합니다. 전기 전류가 코일을 통과하면, 앙페르의 법칙(Ampère’s circuital law)에 따라 매 회전마다 자기장이 생깁니다. 이 자기장은 다음과 같은 방정식으로 표현될 수 있습니다:
\[\text{자기장} (B) = \mu_n * \frac{I}{l}\]
여기서 \(\mu_n\)은 코일의 자기 투자율(permeability), \(I\)는 코일을 통하는 전류, \(l\)은 코일의 길이를 나타냅니다.
발생한 자기장은 철제 아머처에 작용하여 기계적인 힘을 발생시키고, 이 힘은 아머처를 움직여 접점을 개폐합니다.
릴레이의 응용 분야
전기기계식 릴레이는 산업 자동화, 가정용 전자제품, 통신 시스템 등 다양한 분야에서 사용됩니다. 특히 높은 전류를 견딜 수 있고 장치 간 전기적 분리가 필요한 곳에서 유용합니다. 예를 들어, 저전력 신호로 대전력 회로를 제어하거나, 안전을 위해 주 회로와 보조 회로를 분리할 때 많이 사용됩니다.
결론
전기기계식 릴레이는 간단하지만 강력한 장치로, 전기와 자기의 원리를 활용하여 다양한 회로를 제어하는 데 필수적입니다. 광범위한 응용 분야와 안정성으로 인해 많은 기술에서 중요한 역할을 하고 있으며, 전기공학을 이해하는 데 있어 기본적인 구성 요소 중 하나입니다.
