위상 배열 안테나의 개념
위상 배열 안테나(Phased Array Antenna)는 다수의 안테나 소자(element)가 균일하게 배치되어 있으며, 각 소자로부터 방사되는 전파의 위상(phase)을 조절함으로써 전체 안테나 패턴을 제어하는 advanced technology입니다. 이러한 방식은 전파의 집중 방향을 전자적으로 조절할 수 있기 때문에, 물리적인 안테나 구조의 움직임 없이 빠르고 유연하며 정밀한 빔 조향(beam steering)이 가능합니다.

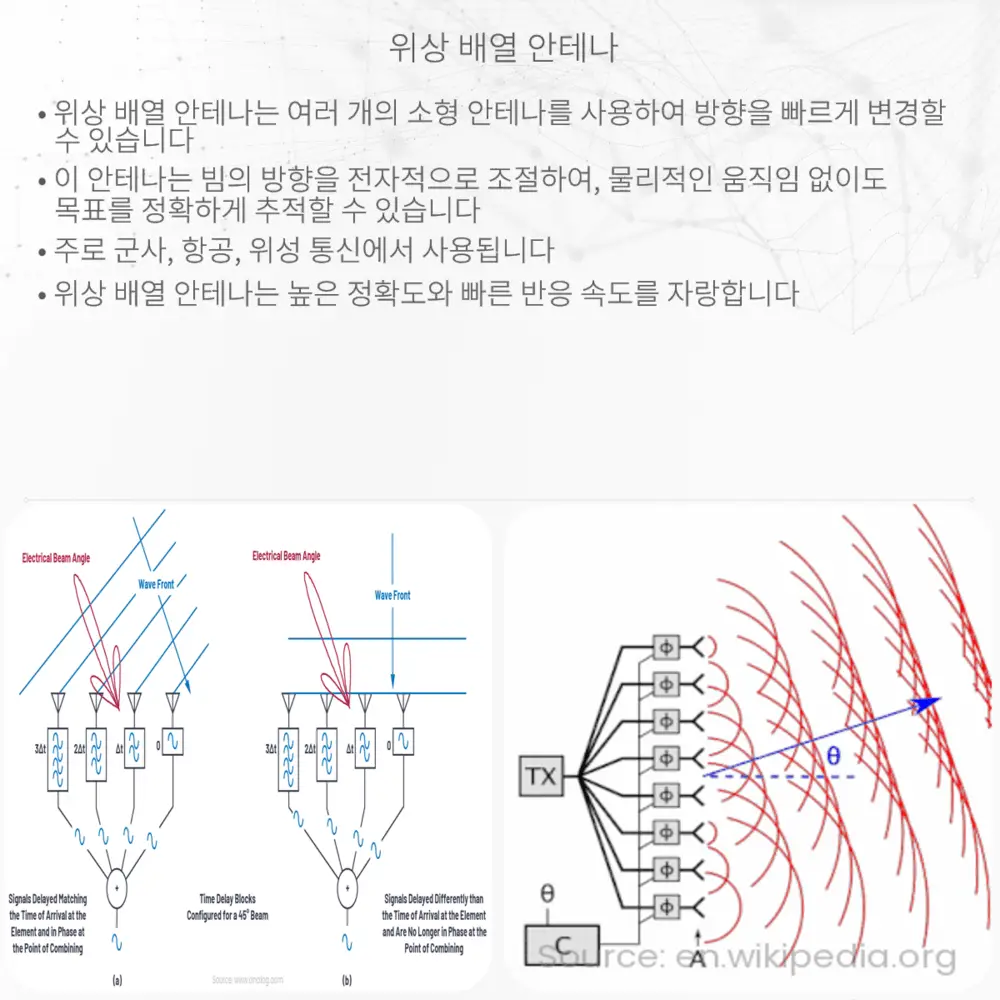

위상 배열 안테나의 작동 원리
기본적으로, 위상 배열 안테나는 각 소자에 인가되는 신호의 위상을 독립적으로 조절하여 전체 안테나에서 방사되는 전파의 방향을 제어합니다. 서로 다른 소자에서 방사된 전파가 공간에서 만나 간섭(interference)할 때, 특정 방향으로 강화(constructive interference)되거나 약화(destructive interference)됩니다. 이 간섭 효과를 이용하면, 원하는 방향으로 전파의 주 빔(main beam)을 형성하고 기타 방향으로는 부 빔(side lobes)을 최소화할 수 있습니다.
- 빔 형성(Beamforming): 각 소자에 주어진 신호의 위상 차이가 동일하면, 전파는 특정 방향으로 강화됩니다. 이를 통해 발생하는 빔은 해당 방향으로 집중되고, 안테나의 지향성(directivity)을 높여줍니다.
- 빔 조향(Beam Steering): 위상 차이를 조정하여 빔의 방향을 변경할 수 있습니다. 예를 들어, 위상 차를 조절하여 발생하는 빔을 좌우 또는 상하로 이동시킬 수 있는데, 이는 특히 레이더 시스템이나 통신 시스템에서 유용하게 사용됩니다.
위상 배열 안테나는 각 소자에 동일한 주파수의 신호를 인가하지만, 위상이나 진폭을 다르게 해서 전파의 방향성을 조절합니다. 이렇게 조절된 위상들이 합쳐지면서 특정 방향으로 강한 전파를 생성합니다. 전파의 위상은 일반적으로 식으로 표현되며, 각 소자에서의 전파의 위상 \(\phi\)는 다음과 같습니다:
\[ \phi = 2\pi \frac{d}{\lambda} \cos(\theta) \]
여기서 \(d\)는 안테나 소자간의 거리, \(\lambda\)는 전파의 파장, \(\theta\)는 빔의 방향에 해당하는 각도입니다. 이 식을 통해 위상을 조절하여 빔의 방향을 결정할 수 있습니다.
위상 배열 안테나의 구성 요소
- 안테나 소자: 일반적으로 동일하고 균일한 패턴을 갖는 다수의 개별 안테나로 구성됩니다.
- 위상 조절기(Phase Shifter): 각 안테나 소자의 위상을 전자적으로 조절합니다.
- 제어 시스템(Control System): 위상 조절기를 통해 각 소자의 위상을 조절하며, 적절한 빔 형성과 조향을 실현합니다.
실생활에서의 위상 배열 안테나 응용
위상 배열 안테나는 현대 기술에서 다양하게 활용됩니다. 다음은 몇 가지 주요 응용 분야입니다:
- 통신: 휴대폰 기지국과 위성 통신에서 가장 널리 사용됩니다. 동적 빔 조향 능력은 데이터의 전송과 수신을 개선하며, 서로 다른 사용자들에게 최적화된 신호를 제공할 수 있습니다.
- 레이더 시스템: 군사 및 민간 항공 교통 관제에서 매우 중요합니다. 위상 배열 안테나는 빠르게 움직이는 목표물을 추적하고, 여러 방향으로 레이더 빔을 동시에 보낼 수 있어 효율을 높입니다.
- 우주 탐사: 우주 탐사선 및 위성에 사용되어 지구와의 통신을 유지하며, 신호의 정밀한 방향 조절을 통해 더 멀리 있는 우주 기기와도 소통 할 수 있습니다.
- 의료 분야: 특정한 외과 수술에서 정밀한 에너지 집중이 필요할 때 사용됩니다. 예를 들어, 초음파를 이용한 종양 치료에 위상 배열 기술이 사용될 수 있습니다.
이러한 응용은 위상 배열 안테나가 지니는 유연성과 정밀성이 필요한 다양한 분야에서의 가능성을 입증하고 있습니다.
미래의 발전 방향
위상 배열 안테나 기술은 지속적으로 발전하고 있으며, 더 높은 해상도, 더 넓은 대역폭, 더 낮은 에너지 소비 등을 향해 나아가고 있습니다. 차세대 무선통신인 5G 및 6G 네트워크에서 빔포밍과 빔조향 기술은 중요한 역할을 할 것으로 예상됩니다. 아울러, 늘어나는 위성 서비스와 무인 항공기 시스템에서도 위상 배열 안테나의 중요성이 증가하고 있습니다.
이와 같은 기술적 진보는 통합 회로(IC) 기술, 소프트웨어 정의 라디오(SDR), 인공 지능(AI) 등의 분야에서 이루어진 혁신에 힘입어, 더욱 스마트하고 효율적인 안테나 시스템의 개발을 가능케 하고 있습니다.
결론
위상 배열 안테나는 그들의 유연한 빔 형성능력과 빔 조향기능을 통해, 매우 다양한 현대 기술 분야에서 주요한 역할을 수행합니다. 이러한 안테나 시스템은 통신부터 레이더, 의료 기기에 이르기까지, 그 응용 분야가 지속적으로 확장되고 있습니다. 앞으로의 발전은 이 분야의 기술 발전 뿐만 아니라, 더 나은 커넥티비티와 보다 안전한 세상을 향한 초석이 될 것입니다. 기술의 지속적인 발전을 통해, 우리는 기존의 한계를 넘어 새로운 가능성의 문을 열어가고 있으며, 이를 통해 우리의 일상생활은 물론 인류 사회의 전반적인 발전을 도모할 수 있을 것으로 기대됩니다.
