압력 센서의 기본 이해

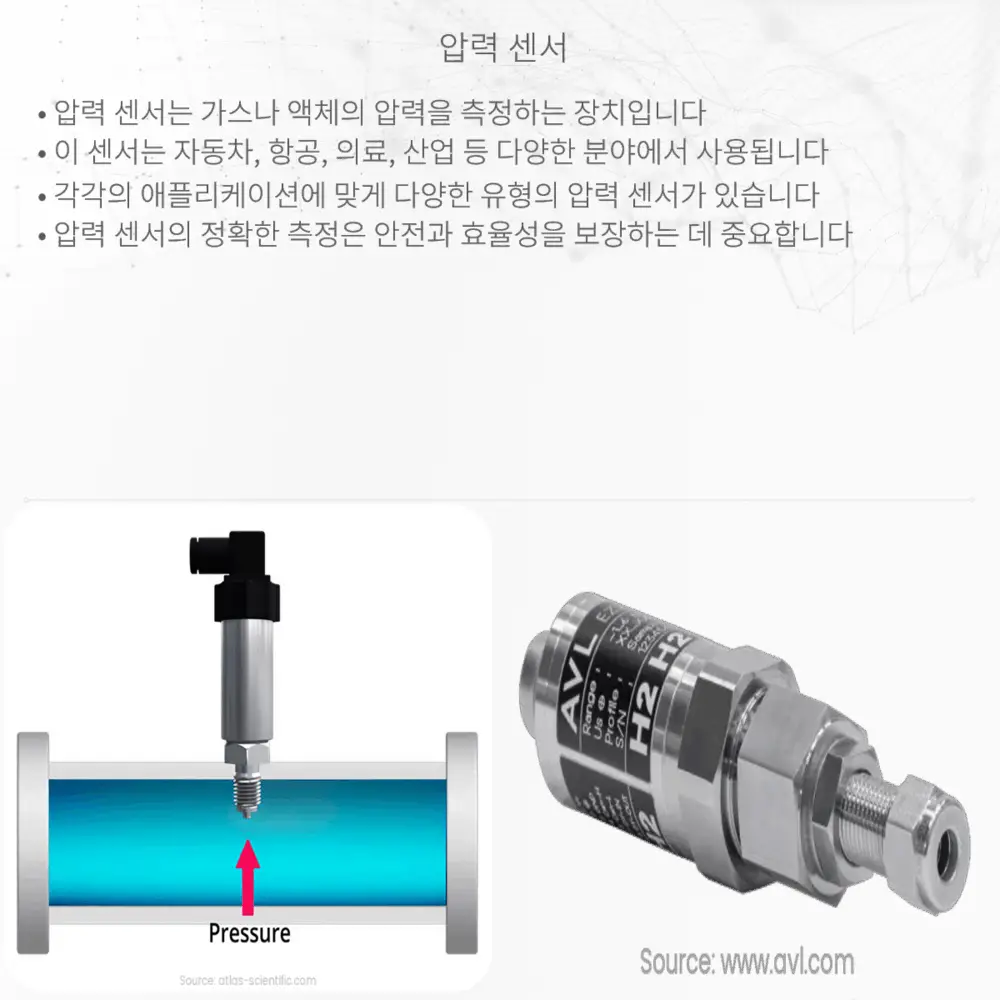

현대 사회에서 압력 센서는 다양한 산업 분야에서 필수적인 요소로 자리잡았습니다. 자동차의 타이어 압력부터 의료 기기, 항공 우주 기술에 이르기까지 광범위하게 사용되는 이 센서는 그 기능과 원리에 대해 이해하는 것이 중요합니다. 압력 센서는 주변 환경의 압력을 전기 신호로 변환하여, 이를 사용하여 시스템의 상태를 모니터링하고 제어하는 데 사용됩니다.
압력 센서의 작동 원리
압력 센서는 주로 압전 효과, 변형률 게이지, 용량성 방식 등을 포함한 여러 가지 원리를 바탕으로 작동합니다. 가장 흔히 사용되는 방식 중 하나인 변형률 게이지(strain gauge)는 압력 변화에 따라 저항 값이 변하는 특성을 이용합니다. 작용하는 압력에 따라 센서 내부의 금속 필름이나 반도체의 기하학적 형상이 변형되고, 이에 따라 전기 저항이 바뀌게 되며, 이 저항의 변화를 전기 신호로 변환하여 압력을 측정하게 됩니다.
다른 한 예로, 압전 센서(piezoelectric sensor)는 압전 물질에 압력이 가해지면 전하가 생기는 압전 효과를 이용합니다. 이 전하 변화를 측정함으로써 압력을 탐지할 수 있습니다. 이와 대조적으로 용량성 압력 센서(capacitive pressure sensor)는 두 전극 사이의 전기 용량의 변화를 측정하여 압력을 감지합니다. 압력 변화로 인해 두 전극 사이의 거리 또는 면적이 변하면 전기 용량이 변화하게 되고, 이를 측정하여 압력을 도출합니다.
압력 센서의 종류
압력 센서는 측정하고자 하는 압력의 종류에 따라 절대 압력 센서(absolute pressure sensor), 게이지 압력 센서(gauge pressure sensor), 차압 센서(differential pressure sensor)로 나눌 수 있습니다. 절대 압력 센서는 완벽한 진공 상태를 기준으로 압력을 측정하는 반면, 게이지 압력 센서는 주변 대기 압력을 기준으로 압력을 측정합니다. 차압 센서는 두 점 사이의 압력 차이를 측정합니다.
예를 들어 타이어의 공기압을 측정할 때는 게이지 압력 센서가 사용됩니다. 대기압 대비 타이어 안의 공기 압력이 얼마인지를 나타내기 때문입니다. 한편, 항공기의 고도계는 절대 압력 센서를 활용하며, 이는 해수면에서의 기준 압력과 고도에 따른 대기압의 차이를 측정하여 고도 정보를 제공합니다.
- 절대 압력 센서: 진공을 기준으로 압력을 측정함.
- 게이지 압력 센서: 주변 대기 압력을 기준으로 압력을 측정함.
- 차압 센서: 두 점 사이의 압력 차이를 측정함.
압력 센서의 응용 범위는 매우 넓으며, 이들 센서는 온도, 습도, 화학 물질의 농도 등 다른 환경 요인과 결합되어 산업 현장의 다양한 제어 시스템에 핵심적인 역할을 합니다. 따라서, 이러한 센서의 정확한 선택과 적용은 시스템의 성능과 안전성을 보장하는 데 매우 중요합니다.
압력 센서의 정확도와 오차
압력 센서는 정밀한 계측 장비이기 때문에, 정확도와 오차 범위를 이해하는 것이 중요합니다. 이를 위해 제조사는 일반적으로 각 센서에 대한 정확도 사양과 오차 범위를 제공합니다. 정확도는 측정 값과 실제 값 사이의 차이를 나타내며, 오차 범위는 측정 값이 실제 값으로부터 벗어날 수 있는 최대 범위를 의미합니다. 센서 선택 시 이러한 사항들을 고려하면, 응용 분야에 적합한 센서를 선택하는 데 도움이 됩니다.
압력 센서의 유지보수와 수명
압력 센서의 수명과 유지보수 또한 중요한 고려 사항입니다. 센서는 주기적인 교정과 정기적인 유지보수가 필요할 수 있으며, 이는 센서의 정확성과 신뢰성을 유지하는 데 중요합니다. 환경적 요인, 전기적 스트레스, 기계적 충격 등으로 인한 센서의 마모는 센서의 수명에 영향을 줄 수 있습니다. 따라서 센서를 선택할 때, 사용 환경과 유지보수 계획을 함께 고려해야 합니다.
압력 센서의 미래와 발전
기술의 지속적인 발전에 따라, 압력 센서도 지금보다 더 민감하고, 더 크기가 작으며, 더 에너지 효율적인 방향으로 진화하고 있습니다. 또한, IoT(Internet of Things)의 확산으로 인해 센서는 더욱 연결된 시스템의 일부가 되고 있으며, 실시간 데이터 분석과 클라우드 기반 모니터링이 가능해지고 있습니다. 이는 예측 유지보수와 고도화된 시스템 통합에 기여할 수 있습니다.
결론
압력 센서는 현대 산업의 핵심 기술 중 하나로, 그 중요성은 계속해서 증가하고 있습니다. 변형률 게이지, 압전 센서, 용량성 압력 센서와 같은 다양한 작동 원리를 통해, 다른 압력 유형을 측정하는 데 사용됩니다. 센서의 선택에서는 정확도, 오차 범위, 유지보수 요구 사항, 그리고 사용될 환경을 꼼꼼히 고려해야 합니다. 미래에는 기술 발전에 따라 압력 센서가 더욱 고기능화되어 우리 삶의 어떤 면보다도 중요한 역할을 하게 될 것입니다. 바람직한 산업 환경을 위해 이들 센서의 이해와 적용에 대한 지식은 필수적이며, 이 기술이 가져올 변화를 기대해볼 수 있습니다.
