시간 영역 반사계

시간 영역 반사계의 기본 원리와 응용

시간 영역 반사계(TDR: Time Domain Reflectometry)는 전기적 신호를 사용하여 케이블이나 전송 라인의 결함을 찾아내는 기술입니다. 이 방법은 전송 라인에 펄스를 보내고, 그 펄스가 결함 지점에서 반사되어 돌아오는 시간을 측정함으로써 작동합니다. 반사된 신호의 시간 지연을 분석하여 케이블의 결함 위치를 정확하게 파악할 수 있습니다.

TDR 기술의 핵심은 전송선의 전기적 특성, 즉 임피던스가 변화하는 지점을 찾아내는 것입니다. 임피던스의 변화는 케이블의 손상, 연결 불량, 또는 다른 전기적 문제를 나타낼 수 있습니다. TDR 장비는 이러한 임피던스 변화를 감지하여 문제의 위치를 식별할 수 있습니다.

TDR의 작동 방식

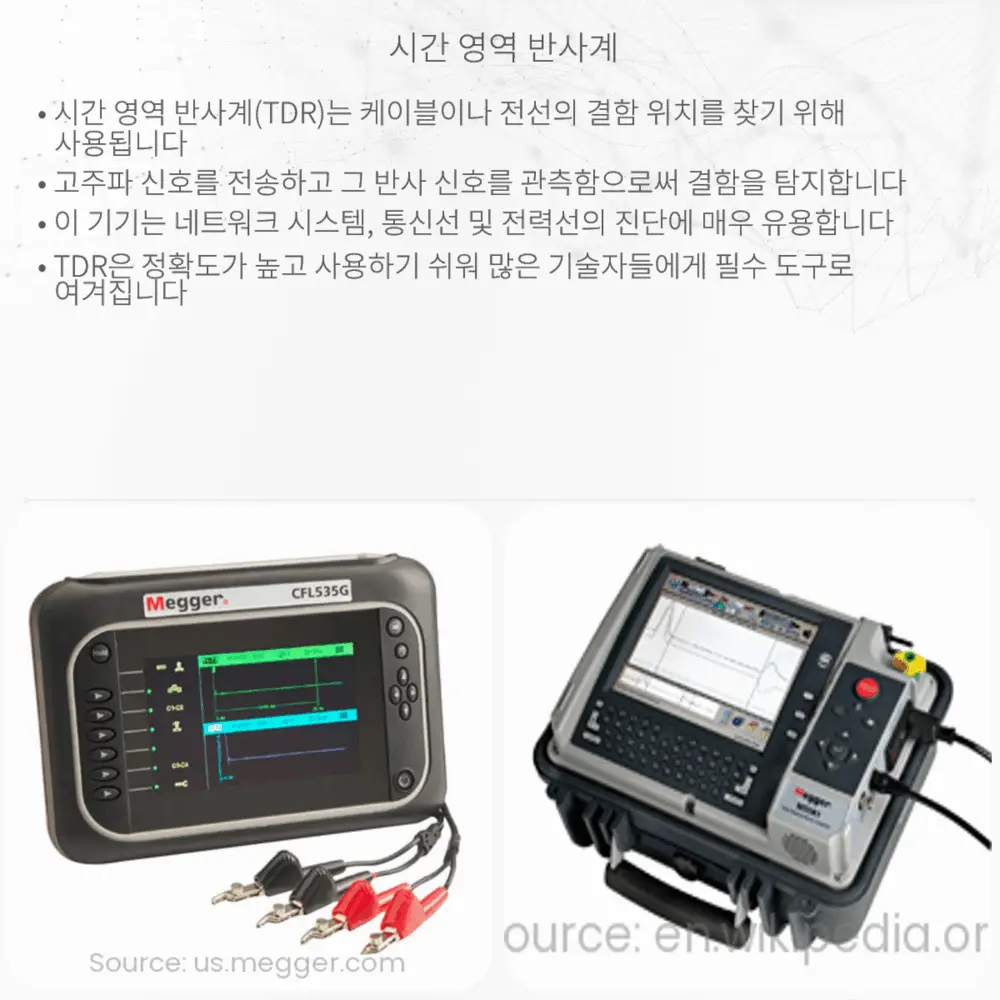

TDR 장비는 특정한 펄스 신호를 케이블에 보내고, 그 신호가 케이블 내부의 다양한 장애물이나 결함에 의해 반사되어 돌아오는 것을 측정합니다. 반사 신호의 강도와 시간 지연을 분석함으로써, 결함의 위치와 성질을 파악할 수 있습니다. 신호의 속도는 케이블의 재질과 전기적 특성에 따라 달라지기 때문에, 이를 기준으로 측정이 이루어집니다.

예를 들어, 케이블에 단락이 발생했다면, 펄스 신호는 단락 지점에서 강하게 반사될 것이고, TDR 장비는 이를 통해 단락 위치를 정확하게 찾아낼 수 있습니다. 마찬가지로, 케이블이 끊어졌다면, 신호는 끊어진 지점에서 완전히 반사되어, 장비는 끊어진 위치를 식별할 수 있게 됩니다.

이 기술은 다양한 종류의 케이블과 전송 라인에서 사용될 수 있으며, 전기적 성능을 점검하고 유지보수를 수행하는 데 필수적인 도구입니다. TDR은 통신 케이블, 전력 케이블, 심지어 물이나 기타 액체를 전송하는 파이프 라인의 검사에도 사용될 수 있습니다. 이러한 다양한 응용 분야로 인해, TDR 기술은 전기, 통신, 건설, 그리고 공공 시설 관리 분야에서 널리 활용되고 있습니다.

TDR 기술의 진보와 도전

시간이 지남에 따라 TDR 기술은 지속적으로 발전해왔습니다. 초기에는 단순한 케이블 결함 위치 파악에 사용되었지만, 현재는 더 복잡한 전송 라인의 진단과 분석에도 적용되고 있습니다. 고급 TDR 시스템은 더 짧은 펄스와 더 높은 해상도를 제공하여, 더 작은 임피던스 변화도 감지할 수 있게 되었습니다. 이로 인해 더 정밀한 측정과 분석이 가능해졌습니다.

또한, 현대의 TDR 기술은 소프트웨어와 결합하여 더욱 강력해졌습니다. 사용자 친화적인 인터페이스와 데이터 분석 도구를 통해, 기술자들은 측정 데이터를 더 쉽게 해석하고, 문제의 원인을 더 빠르게 진단할 수 있게 되었습니다. 이러한 발전은 TDR 기술의 응용 범위를 넓히고, 다양한 분야에서의 활용 가능성을 증가시켰습니다.

그러나 TDR 기술의 발전에도 불구하고 몇 가지 도전 과제가 남아 있습니다. 예를 들어, 매우 복잡하거나 장거리의 전송 라인에서는 정확한 결함 위치 파악이 어려울 수 있습니다. 또한, 환경적 요인이나 케이블의 물리적 상태 변화도 측정 결과에 영향을 줄 수 있습니다. 이러한 도전을 극복하기 위해 연구자들은 더 정교한 측정 기법과 알고리즘을 개발하는 데 집중하고 있습니다.

결론

시간 영역 반사계(TDR) 기술은 전송 라인과 케이블의 진단 및 유지보수 분야에서 중요한 역할을 합니다. 이 기술을 통해 기술자들은 케이블의 결함 위치를 정확하게 파악하고, 전기적 문제를 신속하게 해결할 수 있습니다. TDR 기술의 지속적인 발전과 함께, 더 높은 해상도와 정밀도를 가진 진단 도구의 개발이 이루어지고 있습니다. 이러한 진보는 TDR 기술을 더 넓은 범위의 응용 분야로 확장시키고 있으며, 앞으로도 전기 및 통신 분야에서의 중요성을 더욱 강화할 것으로 기대됩니다. 그럼에도 불구하고, 남아 있는 도전 과제를 해결하기 위한 연구와 개발은 계속되어야 할 것입니다. 이를 통해, TDR 기술은 더욱 발전되고, 다양한 분야에서 더 효과적으로 활용될 수 있을 것입니다.
