벤츄리 유량계의 원리, 설치, 장단점 및 사용 방법을 소개합니다. 정확한 유체 유량 측정을 위한 필수 도구와 그 적용 분야에 대한 심층 분석을 제공합니다.

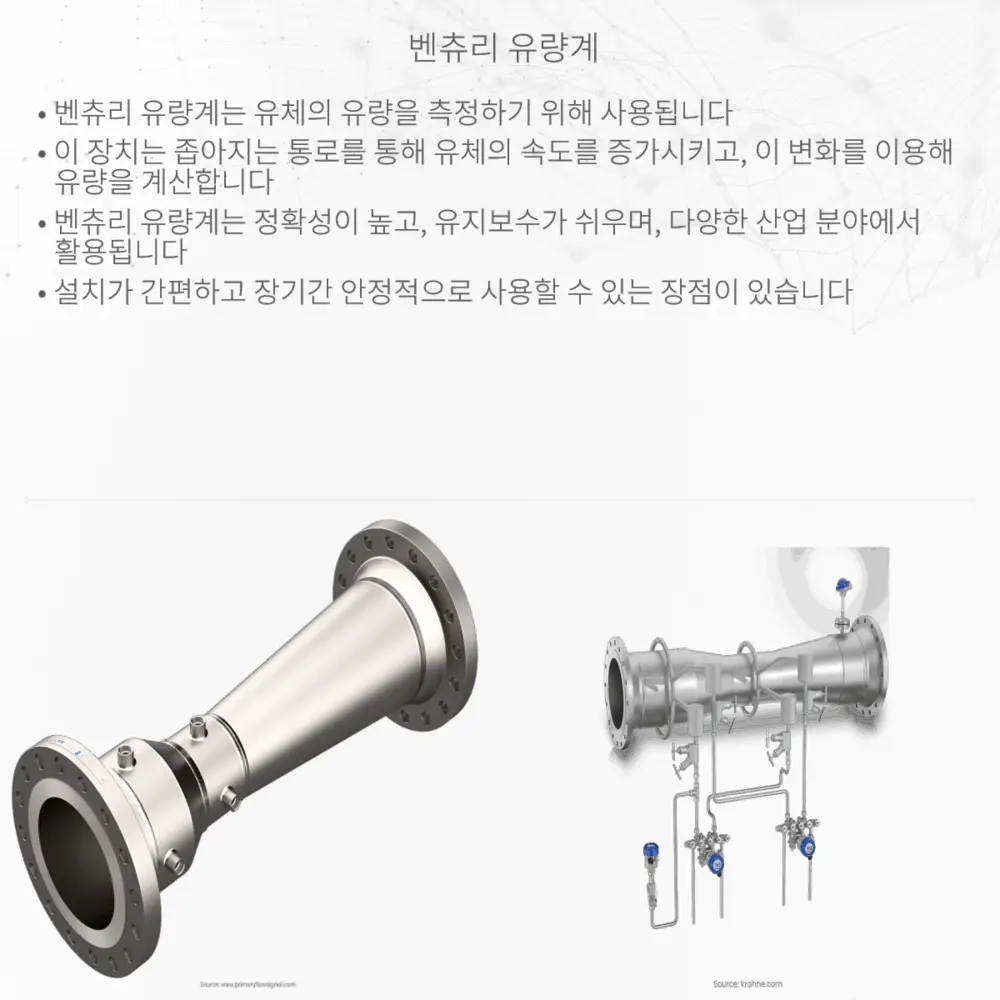

벤츄리 유량계란 무엇인가?
벤츄리 유량계는 유체의 유량을 측정하는 장치 중 하나로, 특히 액체나 가스의 흐름 속도를 측정하는 데 널리 사용됩니다. 이 장치는 벤츄리 효과를 기반으로 하며, 이는 유체가 좁아진 통로를 통과할 때 그 속도가 증가하고, 따라서 압력이 감소한다는 원리입니다. 벤츄리 유량계는 다양한 산업 분야에서 유체의 흐름을 정확하게 측정하고 관리하는 데 필수적인 도구입니다.
벤츄리 유량계의 작동 원리
벤츄리 유량계의 기본 원리는 베르누이의 법칙과 연속 방정식에 기반을 둡니다. 베르누이의 법칙은 비압축성 유체의 흐름에서 총 에너지가 일정하다는 것을 설명합니다. 이 법칙에 따르면, 유체의 속도가 증가하면 정압(압력 에너지)이 감소합니다. 연속 방정식은 유체의 유량이 일정하다는 것을 나타내며, 좁아진 부분에서의 속도 증가는 유량의 변화 없이 일어납니다.
벤츄리 유량계는 이러한 원리를 이용하여 유체의 유량을 측정합니다. 유량계의 좁은 부분(목)에서 유체의 속도가 증가하고 압력이 감소하는 것을 관찰함으로써, 유체의 유량을 계산할 수 있습니다. 이때, 유체의 속도와 압력 감소량은 다음과 같은 방정식으로 표현될 수 있습니다:
- 유체 속도(v)는 v = (1/A)2√(2gh)로 계산할 수 있습니다, 여기서 A는 단면적, g는 중력 가속도, h는 유체의 높이입니다.
- 유량(Q)은 Q = A1v1 = A2v2로 표현되며, 이는 유체의 단면적과 속도의 곱으로 계산됩니다.
따라서, 벤츄리 유량계를 통해 유체의 속도와 압력 차이를 측정함으로써 유량을 정확하게 계산할 수 있습니다. 이는 물류, 화학, 에너지 생산 등 다양한 산업에서 중요한 응용을 찾습니다.
벤츄리 유량계의 설치 및 사용 방법
벤츄리 유량계의 효과적인 설치와 사용은 정확한 유량 측정을 위해 매우 중요합니다. 설치 시에는 유량계가 유체의 흐름 방향과 일치하도록 하며, 유체가 유량계를 통과하기 전에 충분한 직선 길이를 확보해야 합니다. 이는 유체의 흐름이 안정되고 균일하게 유량계에 도달하도록 하기 위함입니다. 또한, 유량계의 출력 신호는 압력 차이를 측정하는 센서에 의해 모니터링되며, 이 정보는 유량을 계산하는 데 사용됩니다.
벤츄리 유량계의 장단점
벤츄리 유량계는 그 정확성과 신뢰성 때문에 널리 사용되지만, 몇 가지 단점도 있습니다. 주요 장점으로는 높은 정확도, 비교적 낮은 압력 손실, 그리고 다양한 유체와 조건에서의 사용 가능성이 있습니다. 반면, 단점으로는 비용이 비교적 높고, 설치에 넓은 공간이 필요하며, 매우 점성이 높거나 입자를 포함한 유체에는 적합하지 않을 수 있다는 점이 있습니다.
결론
벤츄리 유량계는 베르누이의 법칙과 연속 방정식에 기반한 원리를 사용하여 유체의 유량을 측정합니다. 이 장치는 고정밀도의 유량 측정을 제공하며, 다양한 산업 분야에서 중요한 역할을 합니다. 설치와 사용에 있어서는 유체의 흐름이 안정적이고 균일하게 유량계에 도달하도록 주의를 기울여야 하며, 유량계의 선택 시에는 그 장단점을 고려해야 합니다. 정확한 유량 측정은 효율적인 유체 관리와 최적화된 운영을 가능하게 하며, 벤츄리 유량계는 이러한 목적을 달성하기 위한 신뢰할 수 있는 도구입니다. 따라서, 적절한 설치와 관리 하에 벤츄리 유량계는 유체의 유량을 정확하게 측정하고 제어하는 데 있어 필수적인 장비로 자리매김할 것입니다.
