벡터 제어 유도 전동기의 이해
전기공학과 기계공학에서 중요한 역할을 하는 벡터 제어 유도 전동기는 고도로 정밀한 속도 및 토크 제어가 요구되는 다양한 산업 애플리케이션에 널리 사용됩니다. 이 기사에서는 벡터 제어 유도 전동기의 기본 개념을 소개하고, 그 작동 원리와 주요 특징에 대해 쉽게 설명하고자 합니다.
유도 전동기 기본 원리
유도 전동기(Induction Motor)는 전기 에너지를 기계적 에너지로 변환하는 장치입니다. 이들은 고정자(Stator)와 회전자(Rotor) 두 주요 부분으로 구성되어 있습니다. 유도 전동기의 핵심 원리는 전자기 유도를 통해 회전자에 전류를 유도하고, 이 전류가 발생하는 자기장이 고정자의 자기장과 상호 작용하여 토크를 생성하는 것입니다.
벡터 제어란 무엇인가?

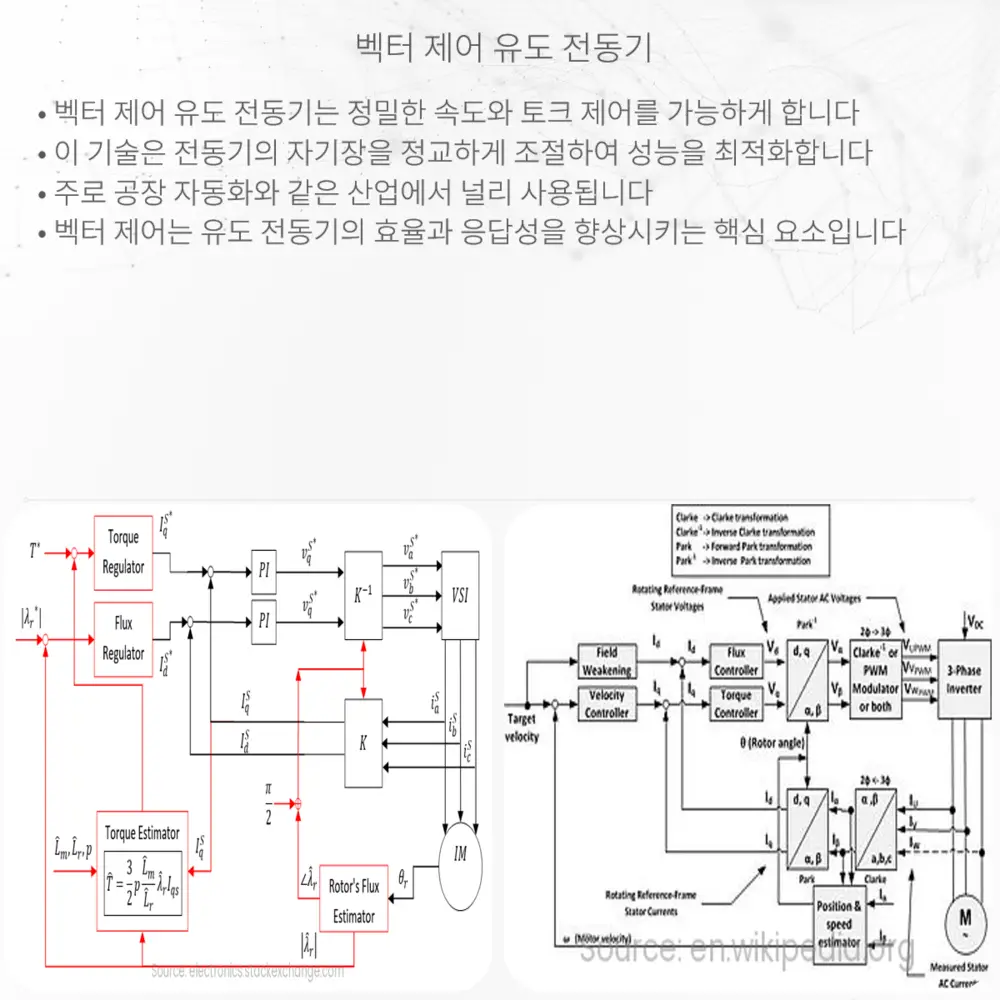

벡터 제어(Vector Control), 또는 필드 방향 제어(Field Oriented Control)는 유도 전동기의 속도와 토크를 정밀하게 제어하기 위한 기술입니다. 이 제어 방식에서는 전동기의 전류를 두 가지 분리된 성분으로 나눠서 생각합니다. 첫 번째는 회전자의 자기장을 생성하는 ‘전기 자기력'(D-Axis current), 두 번째는 토크를 생성하는 ‘수직 자기력'(Q-Axis current)입니다. 벡터 제어를 통해 이 두 성분을 독립적으로 조정함으로써, 전동기는 더 부드럽고 정확한 속도와 토크 제어를 달성할 수 있습니다.
벡터 제어 유도 전동기 작동 원리
벡터 제어를 적용한 유도 전동기는 일반적인 유도 전동기보다 훨씬 복잡한 제어 알고리즘을 사용합니다. 중심이 되는 아이디어는 전동기의 전류와 복잡하게 변동하는 자기장 간의 관계를 단순화시키는 것입니다. 이를 위해 고정자 전류 벡터를 회전자 자기장의 자기 축에 정렬하여 제어합니다.
- 고정자 전류 벡터: 고정자에 인가되는 전류는 상이한 위상의 세 부분으로 구성되며, 이를 벡터로 표현할 수 있습니다.
- 회전자 자기장: 유도 전류로 인해 회전자 내에 생기는 자기장입니다.
벡터 제어는 회전자의 위치를 정확히 알거나 추정해야 합니다. 이로 인해 전동기의 회전속도뿐만 아니라 위상의 변화도 제어할 수 있어, 최고의 성능을 발휘하도록 합니다. 장비에 따라 엔코더(Encoder)나 센서리스(Sensorless) 방식을 사용하여 회전자의 위치 정보를 얻을 수 있습니다.
벡터 제어 유도 전동기의 장점
벡터 제어를 사용하는 유도 전동기는 다음과 같은 여러 가지 장점을 가집니다:
- 정밀한 제어: 보다 세밀한 속도와 토크 제어를 통해 정교한 응용이 가능합니다.
- 효율성: 에너지 효율이 높아져 전력 손실을 줄일 수 있습니다.
- 유연성: 다양한 조건과 부하 환경에서 유동적으로 작동 가능합니다.
- 신뢰성: 개선된 제어 방법으로 인해 전동기의 내구성이 향상됩니다.
벡터 제어 유도 전동기는 이러한 장점으로 인해 첨단 산업용 로봇, CNC 기계, 전기 자동차 등 다양한 분야에서 널리 활용되고 있습니다. 이처럼 잠재력이 큰 기술을 이해하고 응용하는 것은 현대 기술이 요구하는 필수 능력 중 하나라 할 수 있습니다.
이 기사를 통해 벡터 제어 유도 전동기의 기본적인 이해를 돕고, 나아가 더 깊은 학습을 진행하는 데에 도움이 되길 바랍니다.
