릴레이의 원리와 종류를 이해하고, 작은 전기 신호로 큰 전류를 제어하는 릴레이의 역할과 응용에 대해 알아보세요.
릴레이(Relay)의 기초 이해
릴레이는 전기 회로에서 중요한 역할을 하는 전자 기기로, 작은 전기 신호를 사용하여 더 큰 전류를 제어할 수 있습니다. 이 작은 전자 부품은 자동차의 헤드라이트부터 대규모 공장의 기계 작동까지 다양한 곳에서 사용됩니다. 본질적으로 릴레이는 하나의 전기 회로가 다른 회로를 원격으로 켜거나 끄는 스위치 역할을 하며, 이를 통해 전력 관리 및 신호 제어가 가능해집니다.

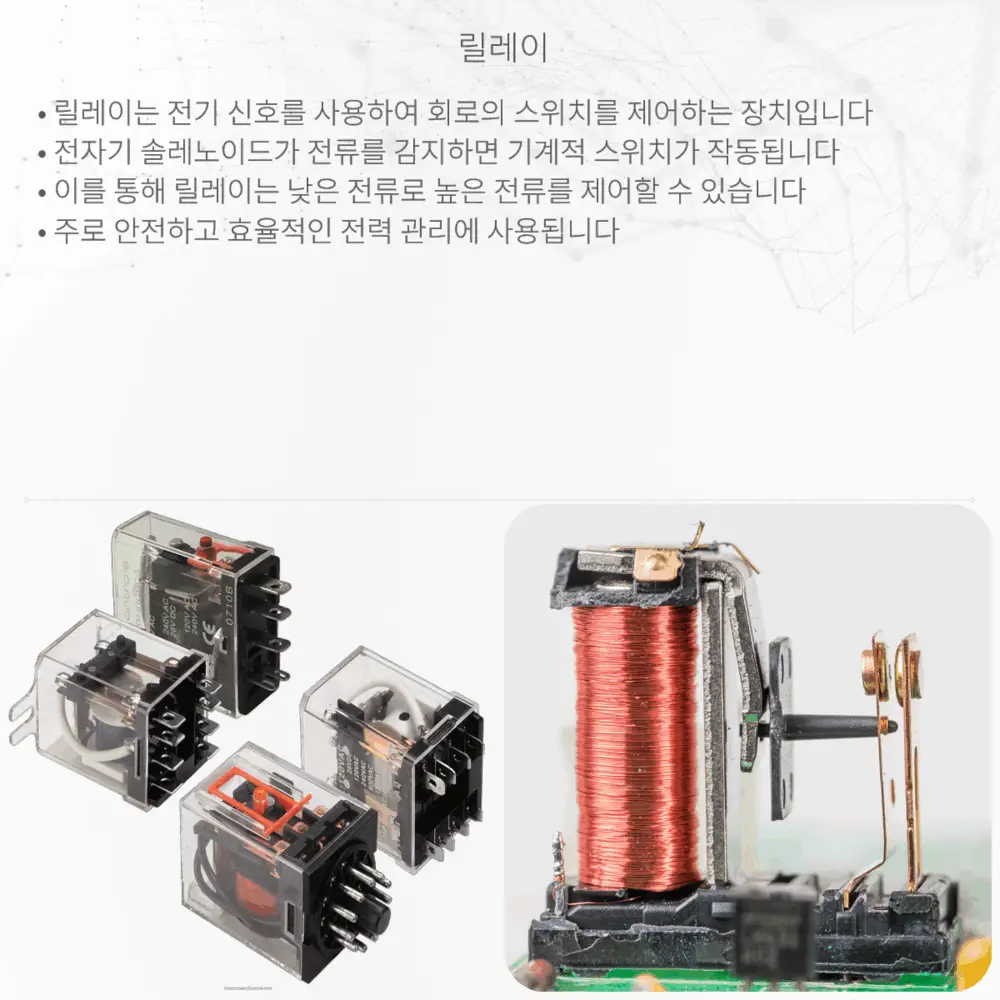

릴레이는 몇 가지 기본 부품으로 구성되어 있습니다: 코일, 스프링(탄력성 있는 금속 부품), 전자 접점, 그리고 암(armature)으로 불리는 이동 부품입니다. 전기 신호가 코일을 통과할 때, 전자기장이 발생하고 이는 암을 움직여 접점을 닫거나 여는 작동을 합니다.
릴레이의 작동 원리는 전기와 자기의 상호 작용을 기반으로 합니다. 코일에 전류가 흐르면 전자기장이 형성되고 이 자기장이 암을 끌어당겨 접점을 닫게 만들어 회로를 완성시키죠. 전류가 차단되면 스프링이 암을 원래 위치로 돌려놓아 접점이 분리되고 회로가 끊어집니다.
- 보통 개방 릴레이(NO, Normally Open) – 전류가 없을 때 접점이 열려 있는 상태로, 전류가 코일을 통과할 때 접촉이 이루어져 회로가 연결됩니다.
- 보통 폐쇄 릴레이(NC, Normally Closed) – 전류가 없을 때 접점이 닫혀 있는 상태로, 전류가 코일을 통과하면 접촉이 해제되어 회로가 끊어집니다.
릴레이의 가장 큰 장점 중 하나는 약한 전기 신호로도 큰 전류를 제어할 수 있다는 것입니다. 또한, 회로를 물리적으로 분리함으로서 과전류로부터 회로를 보호할 수 있습니다. 이는 안전성을 높이고 장비 수명을 연장하는 데 중요한 역할을 합니다.
릴레이는 기계적인 타입과 고체 상태(SSR, Solid State Relay) 타입으로 나뉩니다. 기계적 릴레이는 전통적인 방식이며 물리적인 부품의 움직임에 의해 작동하는 반면, SSR은 반도체를 사용하여 접점 없이 회로를 스위칭합니다. 각각의 장단점이 있으나 SSR은 내구성이 높고 빠른 반응 속도를 가진다는 점에서 현대적인 응용에 더 적합할 수 있습니다.
다음 섹션에서는 릴레이의 다양한 응용과 그것이 어떻게 현대 기술에 적용되는지를 더욱 자세히 살펴볼 것입니다.
릴레이의 응용 분야
릴레이는 다양한 응용 분야에서 전기적인 제어가 필요한 모든 곳에서 사용됩니다. 예를 들어, 자동차에서는 릴레이가 헤드라이트, 와이퍼, 시동 시스템 등을 제어하는데 사용됩니다. 집이나 건물에서는 조명, 에어컨, 보안 시스템 등이 릴레이로 제어될 수 있습니다. 공장 자동화에서는 릴레이가 기계의 시작과 정지, 라인의 작동 속도 제어 등을 담당합니다.
이 외에도, 릴레이는 원격지에서 장비를 제어할 때에도 매우 유용합니다. 통신 기술과 결합하여 원격 조작이 가능한 스위칭 시스템을 구축할 수 있죠. 이는 위험한 환경이나 접근하기 어려운 장소에서도 안전하게 전기적 제어가 가능하도록 합니다.
릴레이의 선택과 사용
릴레이를 선택할 때는 몇 가지 주요 요소를 고려해야 합니다. 용도에 맞는 전류와 전압의 정격을 확인해야 하며, 환경 조건에 적합한 내구성을 가진 모델을 선택하는 것이 중요합니다. 예를 들어, 고온 환경에 놓일 릴레이는 그에 맞는 내열성을 지녀야 합니다.
또한 릴레이의 스위칭 속도와 내구성도 중요한 선택 기준이 됩니다. 빠른 반응이 필요한 시스템의 경우 SSR이 더 적합할 수 있으며, 내구성이나 비용을 고려할 때 기계적 릴레이가 더 나을 수 있습니다. 이외에도, 릴레이를 사용하는 데에는 적절한 전기적 보호 조치가 필요하며, 과전류나 전압 스파이크로부터 릴레이를 보호하기 위해 퓨즈나 서지 보호 장치가 함께 사용됩니다.
릴레이의 올바른 사용은 시스템의 안전성과 효율성을 높이는데 기여합니다. 따라서 릴레이를 선택하고 사용할 때는 세심한 주의를 기울여야 합니다.
결론
릴레이는 전기를 제어하는 간단하면서도 강력한 방법을 제공합니다. 작은 전류를 이용하여 큰 부하를 제어할 수 있으며, 이를 통해 다양한 응용 분야에서 폭넓게 사용됩니다. 적절한 릴레이의 선택과 사용은 시스템의 안전성과 생산성을 크게 향상시킬 수 있으며, 끊임없는 기술 발전에 따라 그 응용 범위는 계속 확장될 것입니다. 전기와 전자 분야의 기본 요소 중 하나인 릴레이에 대한 이해는 현대 기술을 이해하는 데 있어 필수적입니다.
