비접촉식 전류 측정 기술인 로고프스키 코일의 원리와 구조에 대해 상세히 소개하는 글입니다.
로고프스키 코일 전류 센서의 원리와 구조
전류를 측정하는 다양한 방법 중, 로고프스키 코일(Rogowski coil) 전류 센서는 비접촉식으로 전류를 측정하는 효과적인 방법 중 하나입니다. 로고프스키 코일은 높은 전류를 측정하는 데 매우 유용하며 신속하고 정밀하게 동작합니다.

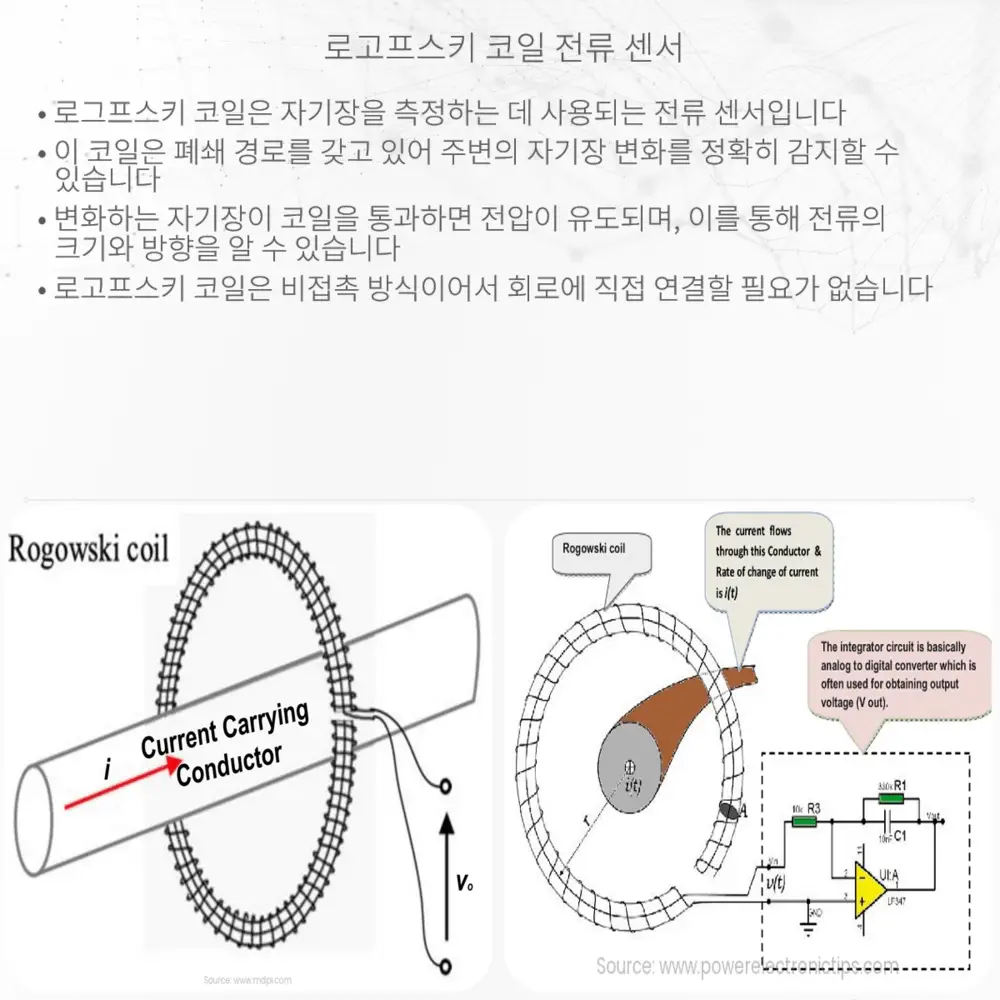

로고프스키 코일의 기본 원리는 맥스웰 방정식에 기초한 것으로, 시간에 따라 변화하는 전자장이 주변 공간에 전자기 유도를 일으키는 현상을 이용합니다. 로고프스키 코일은 폐쇄 경로를 형성하는 토로이드(toroid) 모양의 코일로 되어 있으며, 코일 내부를 통과하는 변화하는 전류에 의해 발생하는 자기장을 감지하여 측정합니다.
- 로고프스키 코일은 일반적으로 얇은 전도성 와이어를 사용하여 만들어진다. 이 와이어는 경량의 비자성 코어에 감겨 있으며, 자기장이 발생하면 코일의 와이어에 전압이 유도되어 전류의 상태를 간접적으로 측정할 수 있습니다.
- 전류의 시간에 따른 변화율, 즉 dI/dt에 비례하여 코일에 유도된 전압(V)이 발생합니다. 이 비례 관계는 이 전압을 측정함으로써 코일을 통과하는 전류의 크기를 계산할 수 있게 합니다.
- 로고프스키 코일은 빠른 시간 대역폭을 가지고 있어 매우 빠른 전류 변화도 잘 측정할 수 있습니다. 더불어, 연결 방식이 간단하여 사용하기 쉽고, 전류를 끊지 않고도 측정할 수 있는 장점이 있습니다.
로고프스키 코일은 여러 가지 형태로 구현될 수 있지만, 가장 흔한 형태는 개방된 토로이드 형태입니다. 이 형태는 설치가 용이하며 측정 대상 전선에 쉽게 장착할 수 있습니다. 코일의 양 끝은 전자 회로에 연결되어 있으며, 이 회로는 유도된 전압 신호를 증폭하고 처리하여 순간적인 전류 강도에 관한 정보로 변환합니다. 이러한 특성 덕분에 로고프스키 코일은 발전소, 변전소, 그리고 산업 현장에서 널리 사용되고 있습니다.
정리하자면, 로고프스키 코일은 자기장이 유도되는 전기적 현상을 이용해 전류를 측정하는 센서입니다. 그 독창적인 구조와 비접촉식 측정 방법은 고전류를 측정하는 데 있어서 특히 유용하며, 다양한 산업 분야에서 중요한 역할을 하고 있습니다.
로고프스키 코일을 이용한 전류 측정 방법
로고프스키 코일로 전류를 측정하는 과정은 상대적으로 간단합니다. 코일을 적절한 위치에 설치하고, 상대적으로 높은 정밀도를 가진 전자 회로를 사용하여 측정 값을 도출할 수 있습니다. 이 과정에서 몇 가지 주요 단계를 거치게 되는데, 이에 관한 설명을 이어가겠습니다.
유도된 전압의 측정 및 계산
로고프스키 코일에서의 전류 측정은 유도된 전압을 관찰함으로써 이루어집니다. 코일이 감지하는 자기장의 변화는 코일의 와이어 끝에 전압을 유도해냅니다. 이를 공식화하면 유도된 전압 Vind는 주변 자기장 변화에 비례하며, 법랑 산의 법칙(Lenz’s Law)에 따라 표현할 수 있습니다.
Vind = -N * (dΦ/dt)
여기서 N은 코일의 총 회전수, dΦ/dt는 자기 플럭스 Φ의 시간에 따른 변화율을 의미합니다. 자기 플럭스는 자기장 H와 코일 면적 A의 곱으로 계산될 수 있습니다. 이러한 식을 이용하여, 로고프스키 코일 내부를 순간적으로 통과하는 전류 I의 값을 정확히 계산할 수 있습니다.
전자 회로를 통한 신호 처리
코일에 유도된 전압 신호는 매우 약할 수 있기 때문에, 전자 회로를 통해 이를 증폭시키고 정밀하게 처리하는 과정이 필요합니다. 전자 회로는 유도된 전압을 증폭하고, 필터링하여 잡음을 제거하고, 아날로그 신호를 디지털 데이터로 변환할 수 있습니다. 이렇게 처리된 신호는 마이크로컨트롤러나 컴퓨터 인터페이스를 통해 분석되며, 사용자는 이를 통해 측정된 전류의 정확한 값을 읽을 수 있게 됩니다.
로고프스키 코일의 장점과 응용
로고프스키 코일 전류 센서의 장점은 다양하며 그 중 몇 가지 주요한 점은 다음과 같습니다:
- 고전류 측정 가능: 로고프스키 코일은 매우 높은 전류 값도 비접촉식으로 측정할 수 있습니다.
- 설치 용이성: 센서를 전류가 흐르는 도체 주변에 간휘휘 감아 설치할 수 있습니다.
- 선형 응답 특성: 측정 범위 내에서 센서의 출력은 통과하는 전류에 비례합니다.
- 광대역 대응: 짧은 펄스 전류부터 변화가 느린 교류 전류까지 다양한 주파수의 전류를 측정할 수 있습니다.
이러한 이유로 로고프스키 코일은 고전압 시험 설비, 발전기 및 모터의 전류 모니터링, 그리고 자동차 산업에서의 배터리 관리 시스템 등 다양한 분야에 사용됩니다.
결론
로고프스키 코일 전류 센서는 그 독특한 원리와 다양한 장점을 바탕으로 전류 측정 분야에서 중요한 역할을 하고 있습니다. 비접촉식이라는 큰 장점을 가지며, 설치가 쉬우면서도 빠른 응답 속도를 지닌 이 기술은 신속하고 정밀한 전류 측정이 요구되는 곳에서 더욱 가치가 높아지고 있습니다. 이 기본적인 이해를 바탕으로, 우리는 이 고급 측정 기술이 어떻게 우리의 삶과 다양한 산업에 통합되는지 더 깊이 이해할 수 있게 되었습니다. 앞으로도 로고프스키 코일 기술은 지속적으로 발전하여 더욱 정밀하고 효율적인 전력 관리 시스템의 개발에 기여할 것입니다.
