UHFコネクターの基礎知識
UHFコネクターは、無線機器における電気信号の伝送に用いられるコネクターです。UHFは「Ultra High Frequency」の略であり、その名の通り、超高周波数を伝送する際に使用されることが多いです。アマチュア無線やCB無線、テレビのアンテナ接続など、多くのアプリケーションで見かける標準的なコネクターです。
UHFコネクターの種類

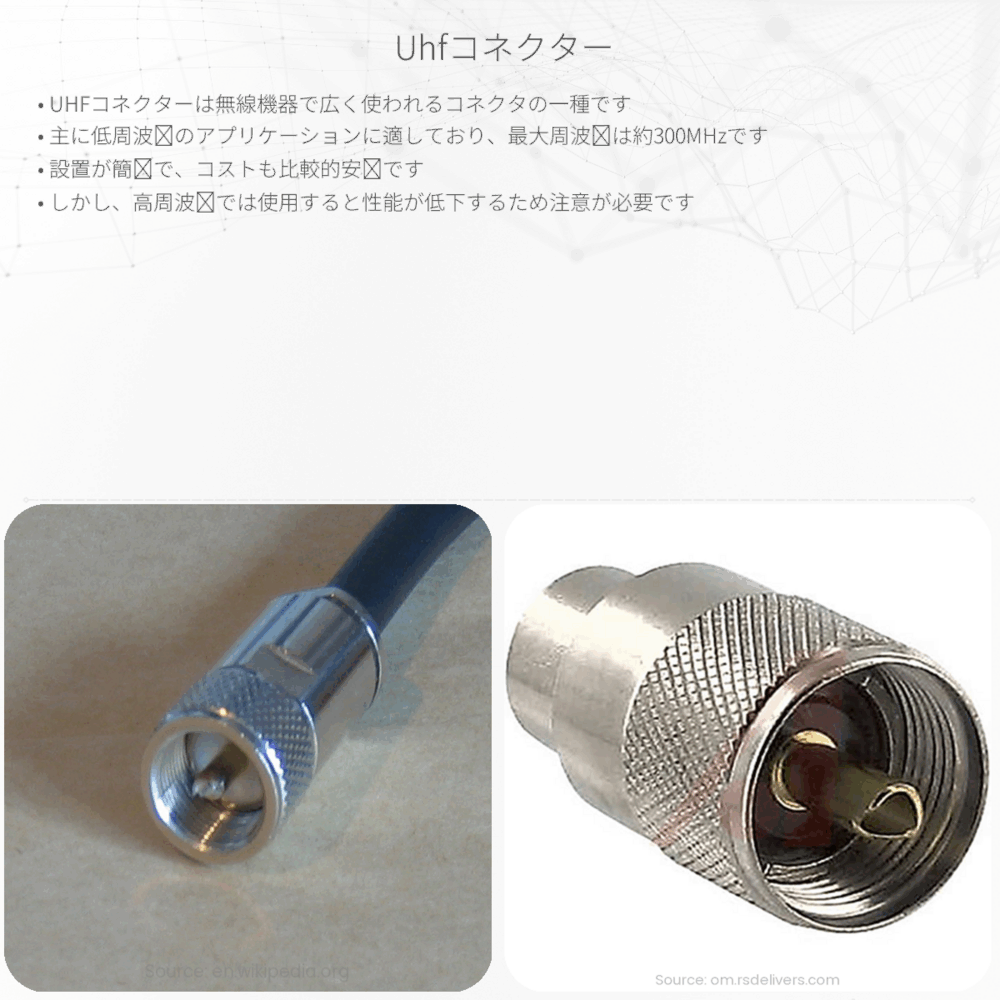

一般的なUHFコネクターには、PL-259とSO-239という二つのタイプがあります。PL-259はオス型コネクター、SO-239はメス型コネクターで、同軸ケーブルの端子として使われます。これらはしばしば一緒に使用され、SO-239は機器の側面などに固定され、PL-259はケーブルに取り付けられます。
UHFコネクターの使い方
UHFコネクターを使用する時は、次のような手順で行います：
- 同軸ケーブルの外装を剥き、シールド（編組）層を露出させます。
- 内部の絶縁体を適当な長さまで剥き、中心の導体を露出させます。
- PL-259コネクターをケーブルに取り付け、ネジやはんだ付けで固定します。
- 取り付けたPL-259を機器側のSO-239ジャックに接続します。
接続の際は、ケーブルのシールドが接続部分で適切に接地されていることが重要です。
電気と磁気の関係
UHFコネクターが機能する背景には、電気と磁気の間の物理的な関係があります。電流が流れると磁場が発生し、この原理は電磁波の伝送に直接関係しています。電磁波は、電場と磁場が相互に作用し合いながら空間を伝わる波であり、無線通信ではこの電磁波を利用して情報を伝達します。
UHFコネクターは、電磁波の伝送を可能にするために、同軸ケーブル内の導体とシールド層がそれぞれ電場と磁場を適切に保持するよう設計されています。これにより、信号の劣化を最小限に抑えながら、高周波数の信号を効率良く伝送することができるのです。
まとめ
UHFコネクターは、高周波の電磁波を扱う無線通信システムにおいて必須のコンポーネントです。PL-259とSO-239の組み合わせは、無線機器の接続において広く一般的に使用されています。この基本的なコネクターの使用法を理解することによって、安定した通信と信号の伝達が可能になります。電気と磁気の基本原理を背景に持つUHFコネクターの技術は、現代通信の根幹を成すものと言えるでしょう。
