SRフリップフロップとは
SRフリップフロップは、デジタル回路の基本的な構成要素で、データを1ビットだけ記憶することができるバイナリセルです。ここでの「SR」とは「Set-Reset」を指し、データのセット（1に設定）とリセット（0にリセット）の機能を持っています。SRフリップフロップは、電子回路における記憶装置、ビンのメモリなど様々な場所で使用されています。
SRフリップフロップの基本動作
SRフリップフロップの動作は、2つの入力信号と1つの出力信号によって表されます。入力信号は「S（セット）」と「R（リセット）」であり、出力信号は「Q」と呼ばれます。基本的なルールは以下の通りです。
- S=0、R=0のとき、フリップフロップの状態は変化しない（メモリ状態）。
- S=1、R=0のとき、Qの出力は1ではっきりとセットされます。
- S=0、R=1のとき、Qの出力は0にリセットされます。
- S=1、R=1のとき、出力は不定であり、通常はこの状態は使用されません。
これらのルールに応じて、SRフリップフロップはデジタル信号を一時的に保存することができ、これにより様々な電子回路での応用が可能となります。
SRフリップフロップの論理回路

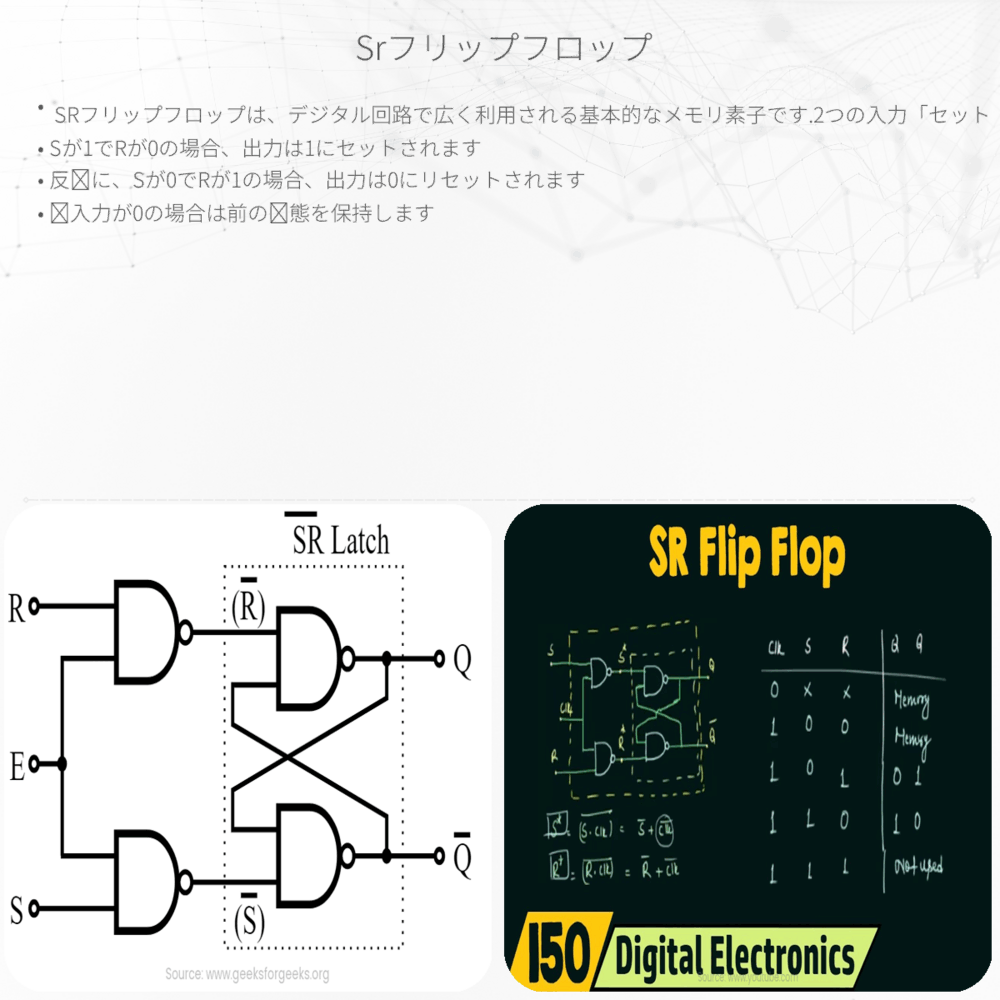

SRフリップフロップは、NANDゲートまたはNORゲートを組み合わせて構成することができ、それぞれのゲートが持つ特性に応じてフリップフロップの動作が決まります。たとえば、NANDゲートを使用したSRフリップフロップの基本的な回路図は以下のようになります。
- S入力はNANDゲートの一方の入力端子に接続される。
- R入力は別のNANDゲートの一方の入力端子に接続される。
- それぞれのNANDゲートの出力は他方のNANDゲートの入力端子に接続され、フィードバックループを作成する。
- 最終的な出力は、フリップフロップの状態を示すQと\(\overline{Q}\)（Qの否定）として取り出されます。
この構成により、フリップフロップは「セット」と「リセット」の条件下において、必要な動作を行います。
SRフリップフロップの応用
SRフリップフロップはそのシンプルさから、様々な電子回路において広く使われています。例を挙げると、以下のような応用があります。
- デジタル時計やカウンターにおける数値の記憶。
- コンピュータのレジスタにおけるビットの保持。
- データ通信において、ビットの誤りを検出・記憶するため。
このように、SRフリップフロップはその単純ながらも強力な機能により、デジタル世界で広く用いられています。デジタル回路を理解するためには、SRフリップフロップの動作原理を把握することが初歩的であり、重要です。
