SPIコントローラーの概要とその通信プロトコルの役割、基本的な機能、および電子機器における応用について分かりやすく解説します。
SPIコントローラーとは
SPIとは「Serial Peripheral Interface」の略で、主にマイクロコントローラーとその他の回路要素との間でデータを高速に交換するためのシリアル通信プロトコルです。電気工学及びデジタル回路設計において広く使用されているこのインターフェースは、シンプルであるにも関わらず、その高い柔軟性と効率的なデータ転送能力により、多くの組込みシステムで採用されています。
SPI通信の基本

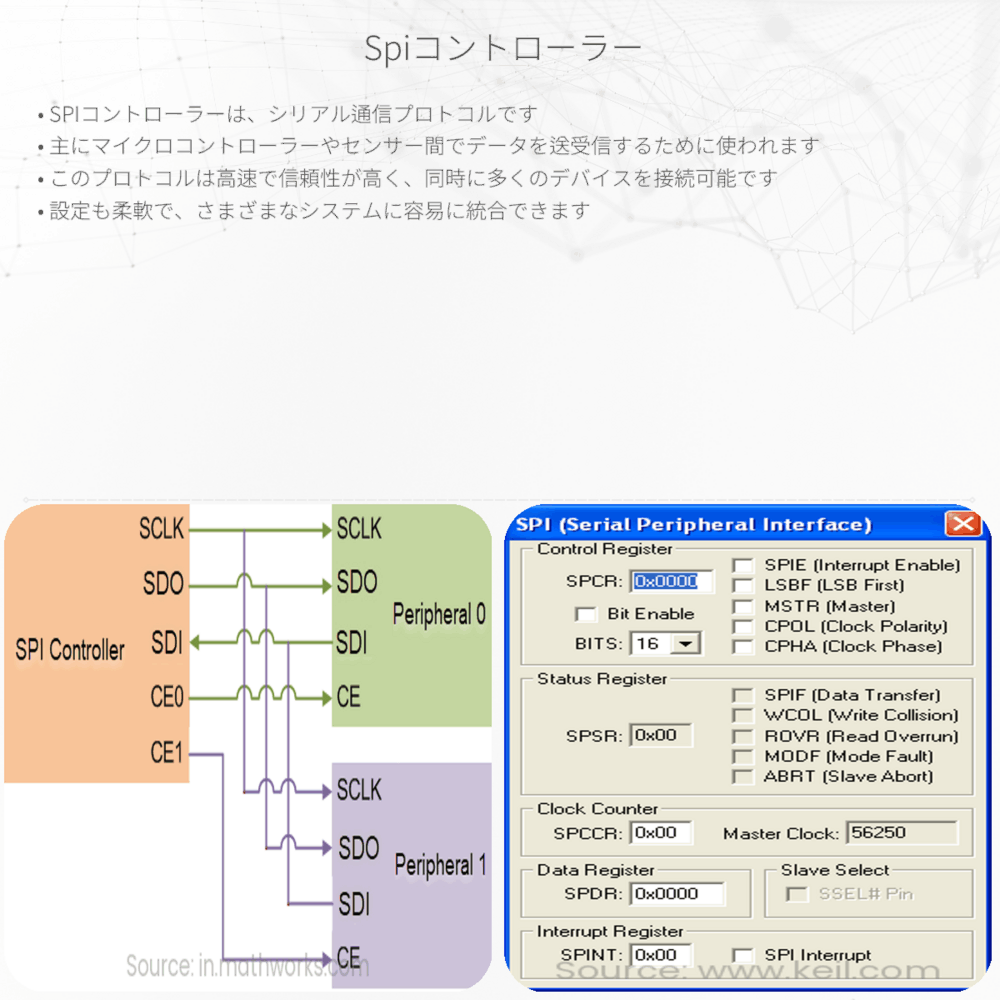

SPI通信は、主に4つの主要な信号線を使用します。
- MOSI (Master Out Slave In) – マスターデバイスからスレーブデバイスへデータを送信します。
- MISO (Master In Slave Out) – スレーブデバイスからマスターデバイスへデータを送信します。
- SCLK (Serial Clock) – マスターデバイスが生成するクロック信号です。データのビットを同期します。
- SS (Slave Select) – 通信を開始するスレーブデバイスを選択します。
SPIは全二重通信をサポートしており、データはクロック信号に同期してビット単位で送受信できます。また、マルチスレーブ構成も可能で、一つのマスターデバイスが複数のスレーブデバイスと通信できますが、その場合はSS信号線が各スレーブデバイス数に応じて必要となります。
SPIコントローラーの機能
SPIコントローラーは、SPI通信プロトコルを実装するためのハードウェアやソフトウェアのことを指します。その主な機能は以下の通りです。
- マスター/スレーブの設定と制御
- 通信速度（クロック周波数）の設定
- データの送受信バッファーの管理
- 通信エラーの検出とエラーハンドリング
- スレーブデバイスの選択とデアセレクション
高性能なSPIコントローラーは、更に高度な機能を持っていて、例えばマルチスレーブ管理、データ転送時のエンディアン調整、バス競合の検出などがあります。
SPIコントローラーの応用
現代の電子機器でSPIコントローラーが使用される例は多岐にわたります。いくつかの典型的な例を挙げます。
- フラッシュメモリ、EEPROMなどの非揮発性メモリデバイスへのアクセス
- センサーやアクチュエーターといった外部デバイスとのデータ交換
- ディスプレイモジュールやタッチスクリーンのインターフェース
- デジタル信号プロセッサ（DSP）や他のマイクロプロセッサとの通信
これらの実用例から、SPIコントローラーが組込みシステムにおいて重要な役割を果たしていることがわかります。
まとめ
SPIコントローラーは、電気と磁気の基本原理に基づいた通信プロトコルを使用して、高速なデータ交換を実現する重要なデバイスです。使いやすく、汎用性が高く、信頼性の高いデータ通信を可能にするため、多くの電子デバイスやシステムの設計で採用されています。これにより、エンジニアはデバイス間のスムーズな情報交換を保証しながら、革新的な技術を開発し続けることが可能です。
