SMDチョークの基本を解説し、電子回路内でのフィルタリング、エネルギー貯蔵、電圧変換の役割や選択時のポイントを明らかにします。

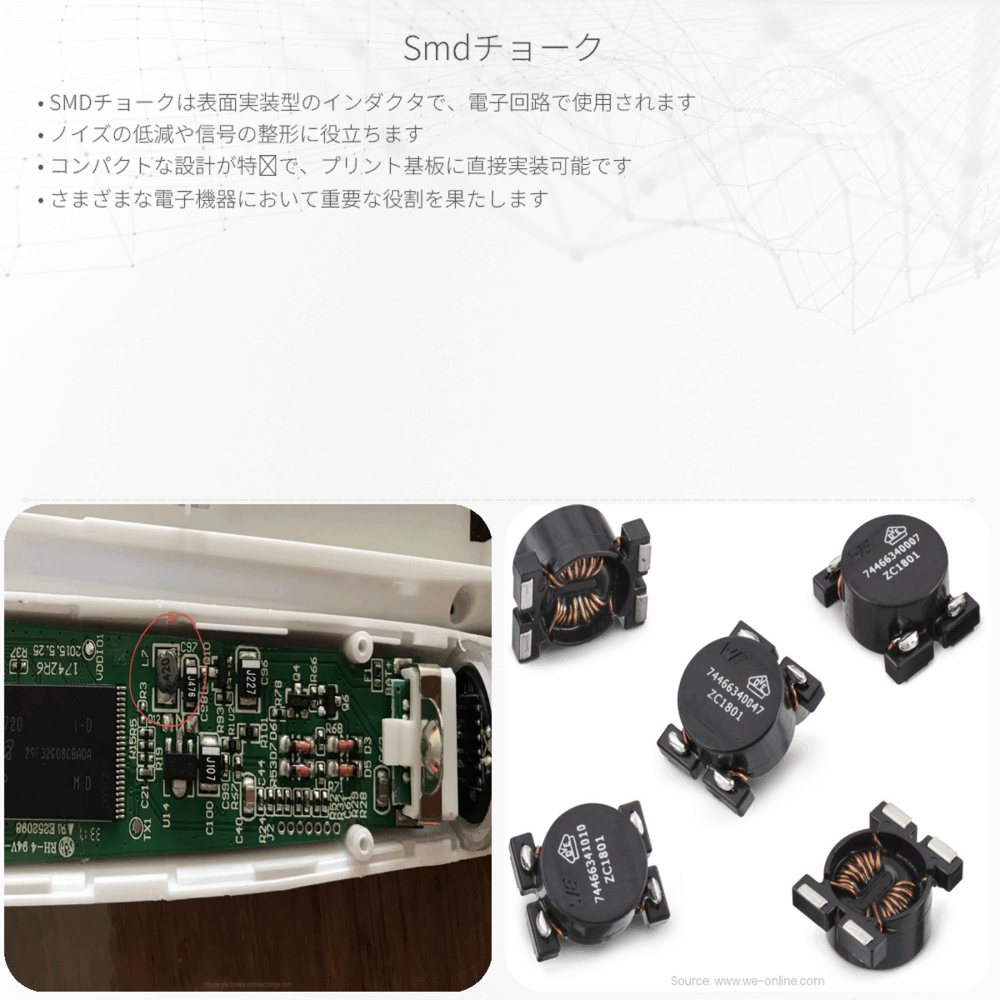

SMDチョークの基本
近代の電子機器は小型化が進んでおり、その結果、様々な部品もミニチュア化されています。SMDチョークは、そのようなミニチュア化された部品の一つであり、主に電子回路内で使用されるインダクタ（コイル）の一種です。SMDとは「Surface-Mount Device」の略で、基板の表面に直接実装する部品を指します。
SMDチョークの役割
SMDチョークは電子回路において重要な役割を果たします。主に次のような機能を持っています：
- フィルタリング：電子回路からノイズを取り除き、安定した電源を確保するために、SMDチョークはフィルタとして作用します。
- エネルギー貯蔵：SMDチョークは電磁エネルギーを一時的に貯蔵し、電流の変化を緩和します。
- 電圧変換：スイッチング電源などにおいて、電圧を上げたり下げたりする際に利用されます。
電磁誘導とSMDチョーク
チョークの動作原理は電磁誘導に基づいています。電磁誘導の法則によれば、コイルを貫く磁束の変化はコイル内に起電力を誘導することが知られています。公式で表すと以下のようになります：
\[ V = -N \frac{\Delta \Phi}{\Delta t} \]
ここで \(V\) は誘導起電力、\(N\) はコイルの巻き数、\(\Delta \Phi\) は磁束の変化量、\(\Delta t\) は時間の変化量を示します。この公式から、コイルに流れる電流が変化すると、それに比例した起電力が生じることが分かります。
SMDチョークの構造
SMDチョークは、通常フェライトや金属粉末を使用したコアに導線が巻かれた構造をしています。このコンパクトな形で、高い電流を取り扱うことができることから、スペースが限られた回路に適しています。
選択時の考慮点
SMDチョークの選択にあたっては、以下の点を考慮する必要があります：
- 定格電流：チョークが処理できる最大電流。
- インダクタンス：チョークが持つべきエネルギー貯蔵能力を示すインダクタンスの値。
- サイズ：アプリケーションに合った物理的サイズ。
- 耐熱性：動作温度範囲が使用環境に適しているかどうか。
適切なSMDチョークを選ぶことで、電子回路の性能及び信頼性が向上します。
まとめ
電子回路における雑音の抑制や、電流の急激な変化に対する保護など、多岐に渡る役割を果たすSMDチョークは、現代の電子機器には欠かせないコンポーネントの一つです。フィルタリング、エネルギー貯蔵、電圧変換の機能を持ちながらも、小型化が進む電子機器にフィットするように設計されています。物理的特性と電気的特性をしっかりと理解し、その機能を最大限に活用することが重要です。
