RL回路の基本
電気と磁気の不思議な関係について学ぶ上で、RL回路は重要なトピックの一つです。RL回路は、抵抗器（Resistor）とコイル、すなわちインダクタ（Inductor）を含む電気回路です。ここでは、RL回路の基礎と、それがどのように機能するかを簡単に解説します。
抵抗器とインダクタとは？
抵抗器は電流の流れを制限する電子部品で、その能力はオーム(Ω)で測定されます。一方、インダクタは電流の変化に抵抗する部品で、磁場を利用してエネルギーを貯蔵します。インダクタの能力は、ヘンリー(H)で測定されます。

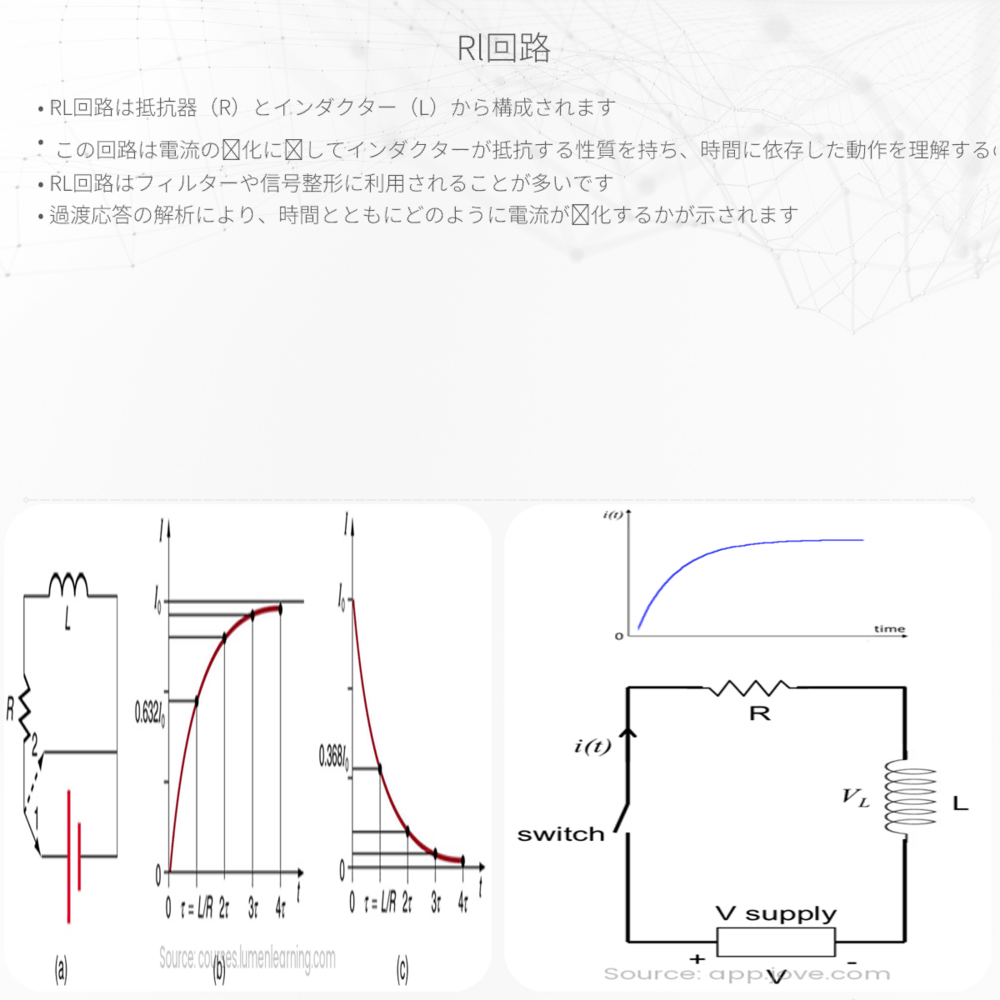

RL回路の動作原理
RL回路に電源を接続すると、インダクタは一時的に電流の増加に抵抗します。これは、自己誘導という現象で、コイル内の磁場が変化し、その変化に反対する電位差を生じさせます。この電位差は、時間が経つにつれて減少し、最終的には安定した電流が流れるようになります。
RL回路の数学的表現
RL回路の挙動は次の微分方程式によって表されます。
- 電源を接続した直後: \( V(t) = L \frac{dI}{dt} + RI \)
- 定常状態（無限大の時間が経過した後）: \( V = RI \)
ここで、\( V(t) \)は時間による電圧の変化、\( I \)は電流、\( R \)は抵抗の値、\( L \)はインダクタンスの値を表します。
時定数タウ（τ）
電流が安定するまでの速さは、時定数τ（タウ）を用いて表されます。τは以下の式で計算されます。
\( \tau = \frac{L}{R} \)
この値は、電流が最大値の約63%に達するのにかかる時間を表します。\( 5 \times \tau \)秒後には、電流はほぼ最大値に達します。
RL回路の応用
RL回路は、フィルタリングや信号の整形、電源装置など、様々な電子機器に利用されています。また、エネルギーを保存する能力は、モータの起動時の電流サージを管理するのにも役立ちます。
上記の解説はRL回路の基本を説明するにとどまりますが、この概念を理解することは電気工学と磁気学のより複雑なトピックを学ぶための大切な一歩となります。
最後に
RL回路が働く仕組みを理解することは、現代の電子工学を理解するための基礎となります。この簡単な導入が、皆さんが電気と磁気のより深い学びを楽しむ一助となれば幸いです。
