RFIDアンテナの役割と基本を解説し、アクティブタグとパッシブタグの違い、電磁場の相互作用、種類と設計について詳しく学びます。

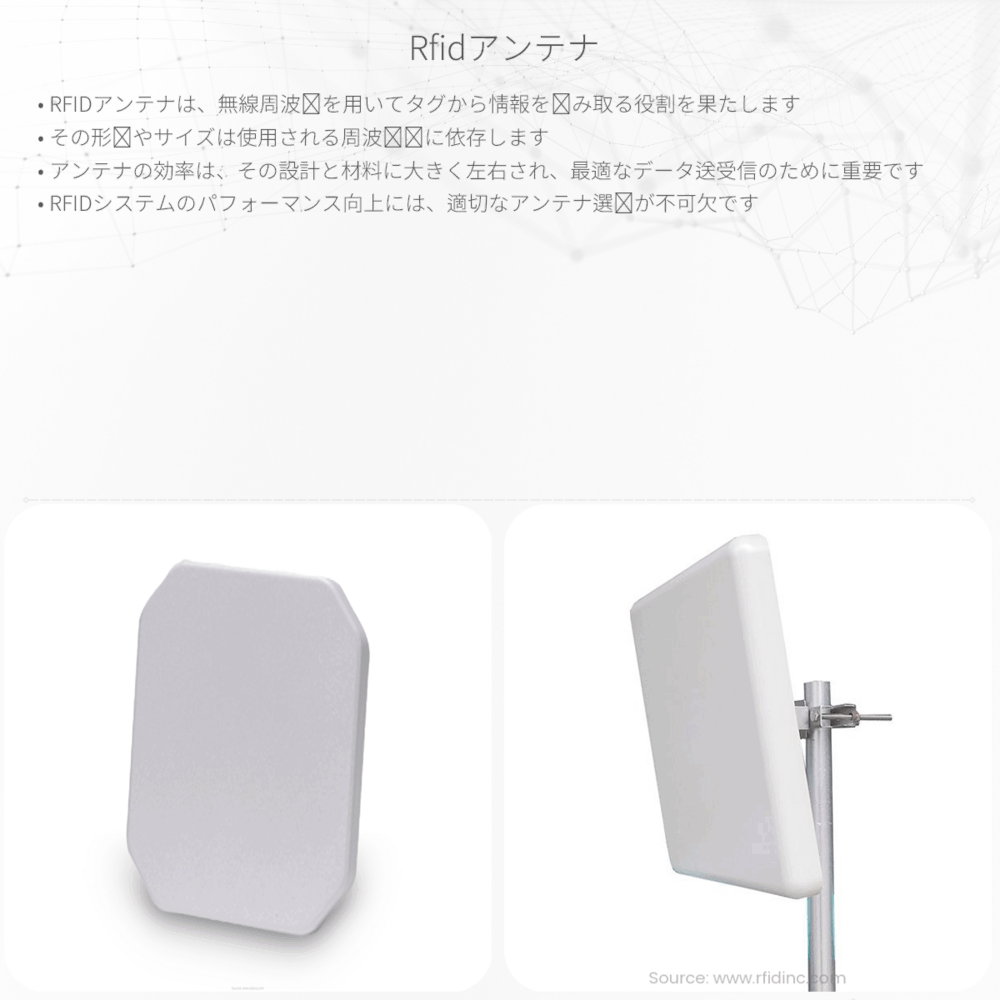

RFIDアンテナとは
RFIDアンテナは無線周波数識別(RFID)システムの重要な部分で、タグからの微弱な信号を受信したり、タグに信号を送信してデータを読み取ったりするために使用されます。RFIDアンテナの基本概念と仕組みについて詳しく学びましょう。
RFIDの基礎
RFIDシステムは主に2つの部分から構成されています。それはRFIDタグとリーダー（リーダーにはアンテナが含まれる）です。タグには情報がエンコードされており、リーダーはこの情報を無線周波数を用いて読み取ります。
- アクティブタグ: 自分自身の電源を用い、信号を強化するタイプです。
- パッシブタグ: リーダーからの信号を受け、それを使って反応するタイプで、電源を必要としません。
どちらのタイプもアンテナを利用してリーダーと通信しますが、パッシブタグは特にリーダーのアンテナに依存しています。
アンテナの役割
アンテナは電磁場を作り出し、これがタグの内部回路を通して発電する原理に基づいています。この過程は誘導電磁場と呼ばれる物理現象です。タグとリーダー間で情報が交換されるとき、アンテナは次のような役割を果たします：
- リーダーからアンテナへの電力供給
- アンテナから空間への電磁波の放射
- タグからの反応波の受信
- 受信した情報のリーダーへの転送
アンテナの設計は、使用する周波数帯、タグのタイプ、システムの要求される読み取り距離などによって決まります。
電磁場との相互作用
RFIDタグがアンテナの電磁場内に入ると、その内部に組み込まれたコイルが磁場の変化を感知し、電流が生成されます。この電流は、タグの電子回路を動かし、記漉されている情報を返送するために利用されます。このやり取りは、通常次のような式で表される電磁誘導の法則に従います：
\[ \mathcal{E} = -N * \frac{d\Phi_B}{dt} \]
ここで、
- \(\mathcal{E}\) は誘導起電力です（ボルトで測定）。
- N はコイルの巻数です。
- \(\frac{d\Phi_B}{dt}\) は時間に対する磁束の変化率です（テスラ）。
アンテナの種類と設計
RFIDアンテナの設計はその目的によって様々ですが、基本的には次の2つの要素を考慮します：
- 指向性：アンテナが特定の方向へ電磁波を効率よく放射、受信する能力。
- ゲイン：アンテナの信号の強化度合い。
よく使用されるアンテナタイプには、ダイポールアンテナ、ループアンテナ、パッチアンテナなどがあります。各種アンテナは、その形状と構造によって異なる性能を持ちます。例えば、ループアンテナは通常、より近距離で効果的ですが、ダイポールやパッチアンテナはさらに広範囲の読み取りが可能です。
RFIDアンテナとその原理についての基本的な理解は、この分野の技術がどのように日常生活で応用されているか理解するのに役立ちます。無線通信、商品管理、セキュリティシステムなど、様々な分野でRFID技術が利用されています。
この記事で説明した内容はシンプルな入門知識ですが、RFIDアンテナの技術的複雑さやその応用の広がりを理解するための足がかりとなるでしょう。
