RFシールドとは無線周波数の電磁波を遮断する技術で、通信品質の保持や干渉防止に不可欠な役割を果たします。
RFシールドの基本
RFシールドとは、無線周波数(Radio Frequency)の電磁波をブロックすることを目的とした技術です。これは、電子機器が外部の電磁環境からの干渉や、機器同士が互いに干渉しあうことを防ぐために用いられます。RFシールドは、電子機器の性能を保護し、信号の品質を維持するために非常に重要です。
RFシールドの原理
電磁波は、電場と磁場が互いに直交する形で空間を伝わる波です。RFシールドは、これらの電場と磁場を反映、吸収、または遮断することによって電磁波を防ぎます。多くの場合、導電性の材料で作られたケージや筐体が使われ、外部の電磁波を遮断します。
この原理は「ファラデーケージ」としても知られていて、導電性の壁に囲まれた空間内部は外部の静的電場から保護されることが知られています。RFシールドはこの原理を応用したもので、電磁波の影響を最小限に抑えるために用いられます。
RFシールドの応用
- 医療機器 – MRIやCTスキャナーなど、高精度な画像を生成するためには、周囲の電磁波の干渉を防がなければなりません。
- 通信機器 – スマートフォンや無線LANなどの通信品質を維持するためには、他の電子機器からの干渉を避ける必要があります。
- 軍事用途 – 電子機器の電磁波が外部に漏れることを防ぎ、通信の秘匿性を高めるためにRFシールドが使用されます。
- 自動車産業 – 電子制御ユニット(ECU)が外部の電磁波の干渉を受けないようにし、車の安全性・信頼性を高めます。

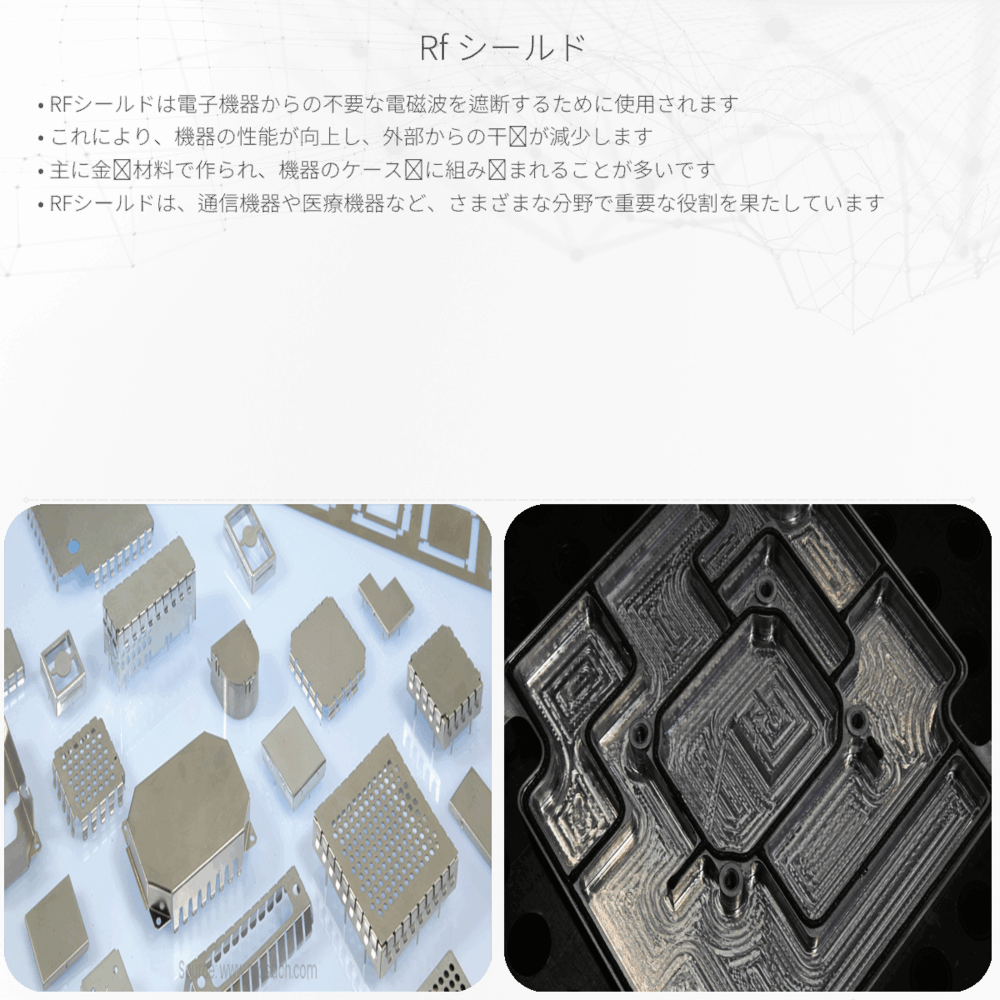

RFシールドの材料
RFシールドには様々な材料が使用され、用途に応じた特性が求められます。一般的に、高い導電性を持つ金属が好ましい選択とされます。以下は典型的なRFシールド材料です。
- 銅 – 導電性が高く、柔軟性にも富むため多用されます。
- アルミニウム – 軽量でありながら良好なシールド効果を持ちます。
- ステンレス – 耐蝕性が高く、堅牢なシールドが必要な場合に用いられます。
RFシールドの設計
RFシールドの設計には、電磁波の周波数、シールドする範囲、機器のサイズ、予算など多くの要因を考慮する必要があります。シールドの厚さや形状、開口部のサイズなども重要な設計要素です。特に、電磁波の波長に対して十分に小さい開口部であれば、RFシールドの効果を保持しながら熱管理やケーブルの通過を可能にすることができます。
正確な設計には詳細な計算とシミュレーションが必要ですが、良いRFシールド設計の原則は簡単な調整で非常に効果的に機能することを保証します。
RFシールドのチャレンジ
高周波の電磁波は非常に小さい開口部からも漏れ出すため、RFシールドには細心の注意が必要です。また、発熱する機器を封入する場合は、十分な通気性を確保しつつ電磁波を遮断するという二重のチャレンジも生じます。
技術が進歩するにつれて、より高周波の電磁波をシールドする必要が出てきているため、より効果的な材料や設計に対する需要が高まっています。
結論として、RFシールドは現代の電子機器に欠かせない技術であり、通信や医療、軍事など多くの分野でその重要性が増しています。将来的には、より効率的で経済的なRFシールド技術の開発が期待されています。
